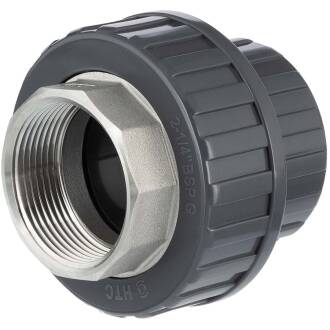

PVC-U Verschraubung Klebemuffe x Edelstahl V4A Innengewinde

Artikelnummer: AF0613
Auswahl Steuerzone / Lieferland
ab
4,06 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
A
B
C
D
E
G
G1
S
Preis
Menge
AF0613.020.020
20mm x 1/2"
45
15
16
20
41
1/2" (20,96mm)
1" (33,25mm)
24,5
4,06 €*
AF0613.025.025
25mm x 3/4"
51,5
15
19
25
52
3/4" (26,44mm)
1 1/4" (41,91mm)
30
5,60 €*
Stk.:
AF0613.032.032
32mm x 1"
55,5
16
21
32
60
1" (33,25mm)
1 1/2" (47,81mm)
38
8,62 €*
AF0613.040.040
40mm x 1 1/4"
65,5
18
26
40
74
Rp 1 1/4" (41,91mm)
2" (59,61mm)
47
13,54 €*
Stk.:
AF0613.050.050
50mm x 1 1/2"
74,5
18
31
50
74
1 1/2" (47,81mm)
2 1/4" (65,27mm)
53
15,96 €*
Stk.:
AF0613.063.063
63mm x 2"
83
24
31
63
80
2" (59,61mm)
2 3/4" (81,53mm)
66
26,04 €*
Stk.:
AF0613.075.075
75mm x 2 1/2"
99
29
51
75
118
2 1/2" (75,18mm)
3 1/2" (100,33mm)
82
42,13 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Übergangs-Verschraubung auf Edelstahl V4A Innengewinde

Die Verbindung zwischen den Welten - Professionelle, passgenaue, trennbare Anbindung von PVC-U auf Edelstahl V4A.

Anschluss:
Klebemuffe x Edelstahl V4A Innengewinde incl. innenliegend O-Ring
O-Ring:
NBR
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C, ab 75mm max. 10 bar Medium Wasser
Material:
PVC-U, Einlegeteil Edelstahl V4A | Werkstoff 1.440 | X5CrNiMo 17-12-2
Farbe:
Grau, Einlegeteil Edelstahl

Ersatzteile Verschraubung AF0613

AF0600.SKM Basisteil Subject für Verschraubung

Ersatzteil Basisteil
AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Deckel für Verschraubung Gewinde

Verschlusskappe
Einlegeteil Edelstahl Innengewinde

Einlegeteil V4A Innengewinde
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
