PVC-U Winkel 90° 2fach Klebemuffe x Gewindeabgang seitlich verstärkt

Artikelnummer: AF0422
Auswahl Steuerzone / Lieferland
ab
4,17 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
A
B
C
D
d
Gewicht
Preis
Menge
AF0422.050.020
50mm x 1/2"
50
61
31
88
1/2" (20,96mm)
148
4,17 €*
Stk.:
AF0422.050.025
50mm x 3/4"
50
61
31
88
3/4" (26,44mm)
170
4,62 €*
Stk.:
AF0422.063.020
63mm x 1/2"
63
76
38
109
1/2" (20,96mm)
235
5,16 €*
Stk.:
AF0422.063.025
63mm x 3/4"
63
76
38
109
3/4" (26,44mm)
280
6,19 €*
Stk.:
AF0422.075.020
75mm x 1/2"
75
91
45
130
1/2" (20,96mm)
467
9,14 €*
Stk.:
AF0422.090.025
90mm x 3/4"
90
108
51
151
3/4" (26,44mm)
815
13,07 €*
Stk.:
AF0422.110.032
110mm x 1"
110
131
60
185
1" (33,25mm)
1238
24,32 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

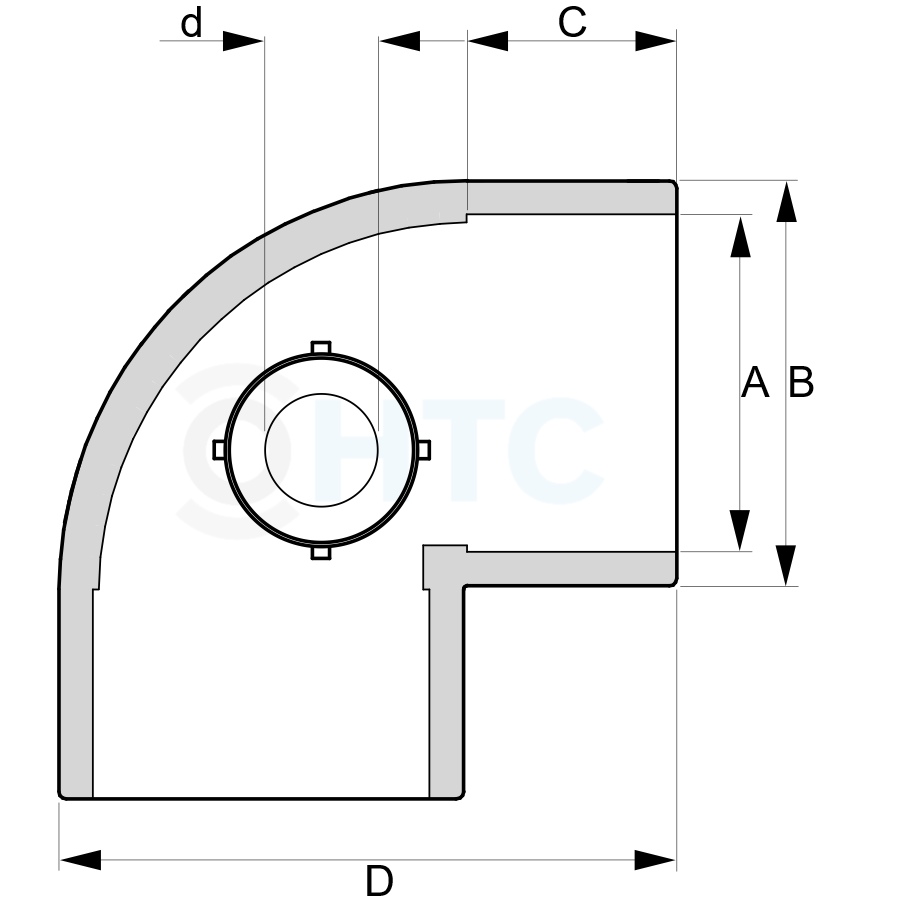

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

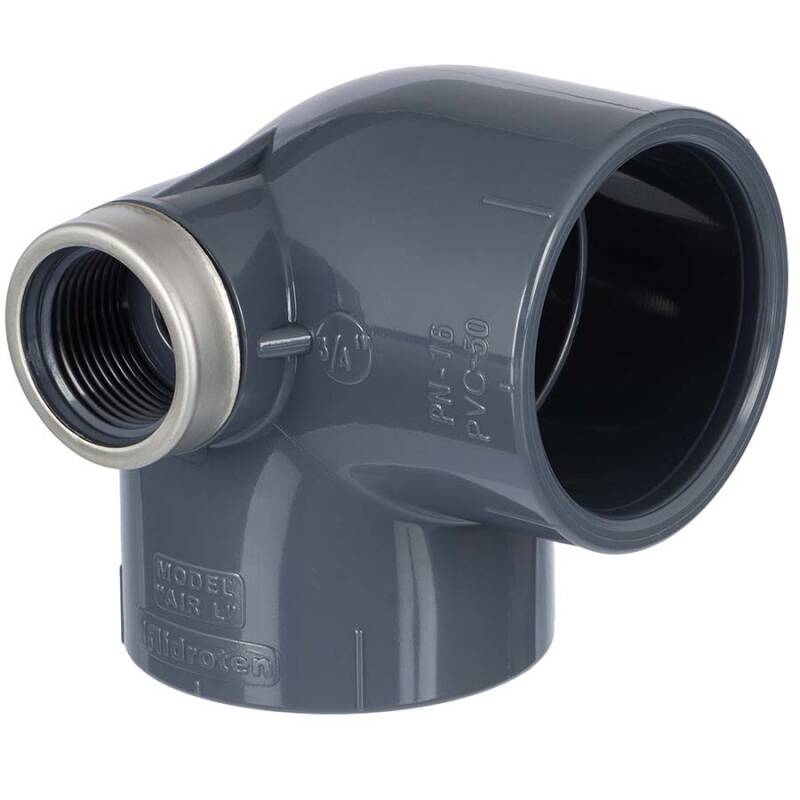

PVC-U Winkel 90° 2fach Klebemuffe x Gewindeabgang seitlich V2A Edelstahlring

Anschluss:
2fach Klebemuffe x Gewindeabgang seitlich V2A Edelstahlring
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Gewindemuffe

Gewindeabgang seitlich, verstärkt mit V2A Edelstahlring

Der Edelstahlring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die mit Edelstahlring verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.

  • Der seitliche Gewindeabgang mit Innengewinde und V2A Ring verstärkt ist ideal geeignet für Messgeräte, Armaturen oder zur Aufnahme eines Entleerungsventils
  • Bild 2 zeigt einen automatischen Schnellentlüfter (nicht im Lieferumfang enthalten) - zu installieren an exponierter Stelle im Rohrleitungssystem
  • Bild 3 zeigt einen Entleerungshahn (nicht im Lieferumfang enthalten)
DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Winkel 90° 2fach Klebemuffe x Gewindeabgang seitlich mit V2A Edelstahlring

Der PVC-U Winkel 90° hat auf beiden Seiten eine Klebemuffe zum Einkleben eines PVC-U Rohr. Die Besonderheit ist der reduzierte Gewindeabgang seitlich im Knickbereich des PVC-U Winkels. Dieser Gewindeabgang mit 0,5 Zoll oder 0,75 Zoll Gewinde ist mit einem Edelstahlring verstärkt. Somit kann der PVC-U Winkel für Zusatzfunktionen eingesetzt werden wie z.B. der Aufbau eines Schnellentlüfters oder eines Absperrhahns.

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

schnell und einfach das richtige Gewinde finden ...: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Gewindedichtmaterial: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden
