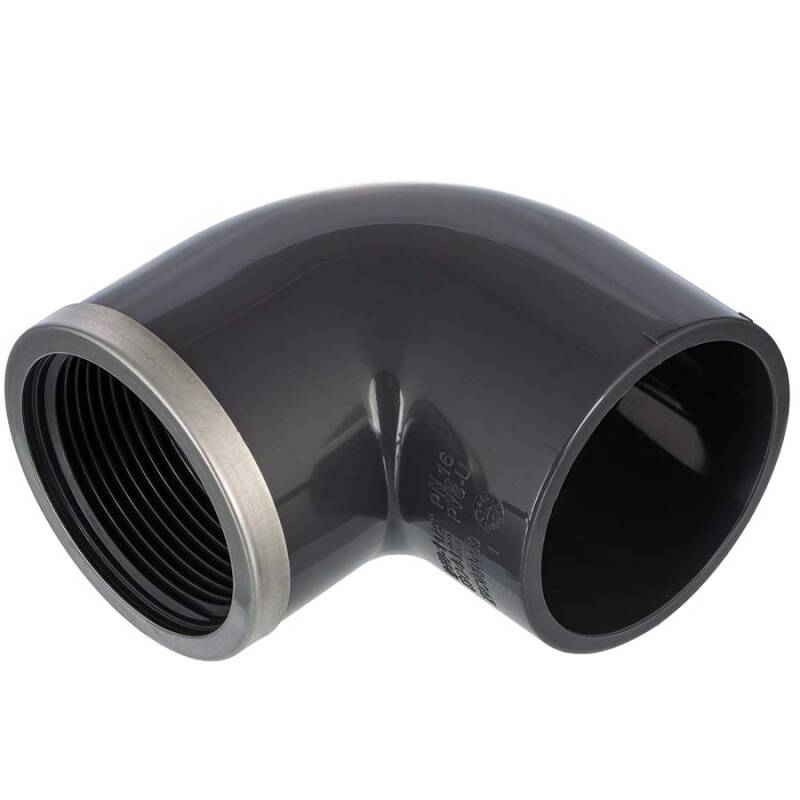

PVC-U Winkel 90°, Klebemuffe x Innengewinde verstärkt

Artikelnummer: AFX407
Ausführung hier auswählen
Industrie

ab
1,49 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
A
B
C
D
E
Gewicht
Preis
Menge
AFX407.016.016
16mm x 3/8"
16
25
14
15,5
3/8" (16,66mm)
10
1,49 €*
Stk:
AFX407.020.020
20mm x 1/2"
20
25
16
10
1/2" (20,96mm)
20
1,70 €*
Stk:
AFX407.025.025
25mm x 3/4"
25
32
19
14,8
3/4" (26,44mm)
29
1,96 €*
Stk:
AFX407.032.032
32mm x 1"
32
40
22
18,5
1" (33,25mm)
50
2,67 €*
Stk:
AFX407.040.040
40mm x 1 1/4"
40
50
26
23
1 1/4" (41,91mm)
84
2,88 €*
Stk:
AFX407.050.050
50mm x 1 1/2"
50
63
31
27
1 1/2" (47,80mm)
180
4,08 €*
Stk:
AFX407.063.063
63mm x 2"
63
75
38
32,5
2" (59,61mm)
255
5,94 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Winkel 90° Klebemuffe x Innengewinde V2A Edelstahlring

Anschluss:
Klebemuffe x Innengewinde verstärkt
Gewinde:
BSP Rohrgewinde Rp, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Drucktest:
Drucktest nach ISO 9393-2:2005(E) Testdruck 1,5 x PN 16
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Gewindemuffe verstärkt Detail

Gewindemuffe, einseitig verstärkt mit V2A Edelstahlring

Der Edelstahlring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die mit Edelstahlring verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.

DOWNLOAD RoHS Konformitätserklärung - CH Aquaram
DOWNLOAD Unbedenklichkeit Kontakt mit Trinkwasser und Nahrung - CH Aquaram PVC-U Fittings
DOWNLOAD RoHS Konformitätserklärung - Astore

DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Winkel 90 Grad, Klebemuffe x Innengewinde verstärkt mit V2A Edelstahlring

Auf der einen Seite besitzt der PVC-U Winkel 90 Grad eine Klebemuffe, in der ein PVC-U Rohr oder ein Stutzen mit dementsprechendem Aussenmaß eingeklebt werden.

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

Die PVC-U Winkel 90 Grad, Klebemuffe x Innengewinde ist mit einem Verstärkungsring auf der Gewindeseite aus V2A Edelstahl ausgestattet und kann hierdurch für einen Arbeitsdruck von bis zu 16 bar bei 20° Medium Wasser eingesetzt werden..

das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden
