Poolheizung Bypass Reguliereinheit
25,38 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: AK0893

wichtiger Hinweis

Der Artikel wird speziell für Ihren Auftrag produziert. Keine Rückgabe, kein Widerruf.

Produktbild Artikel-Nr. Variante Preis Menge

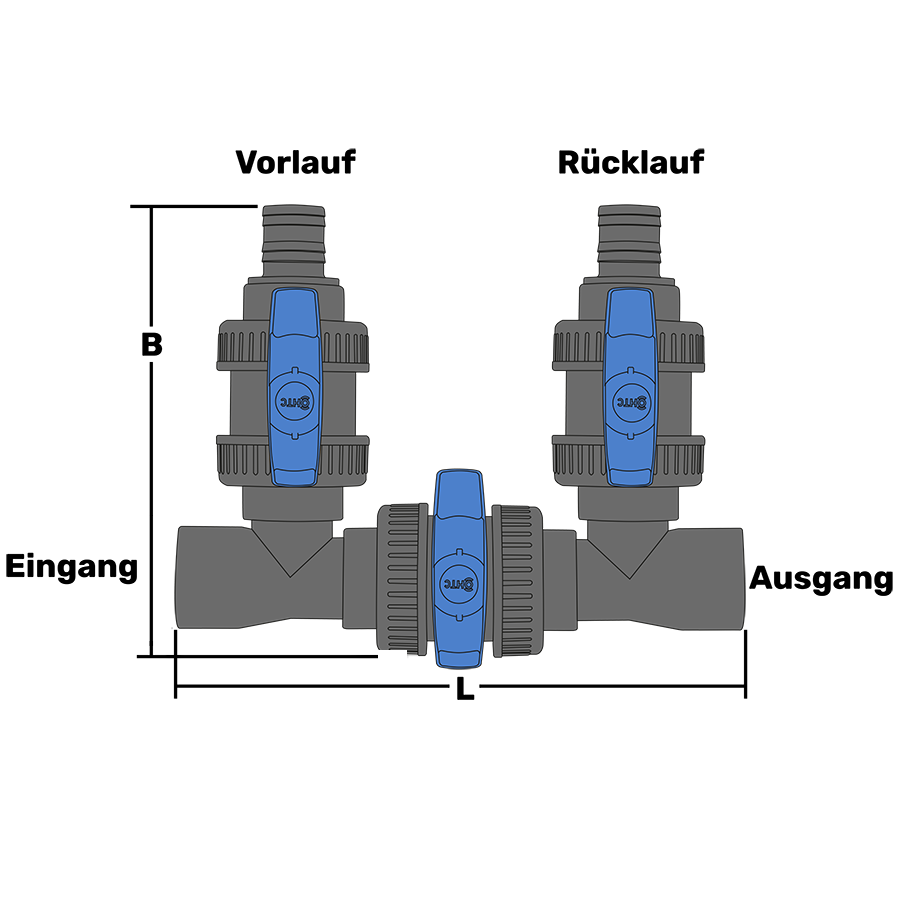

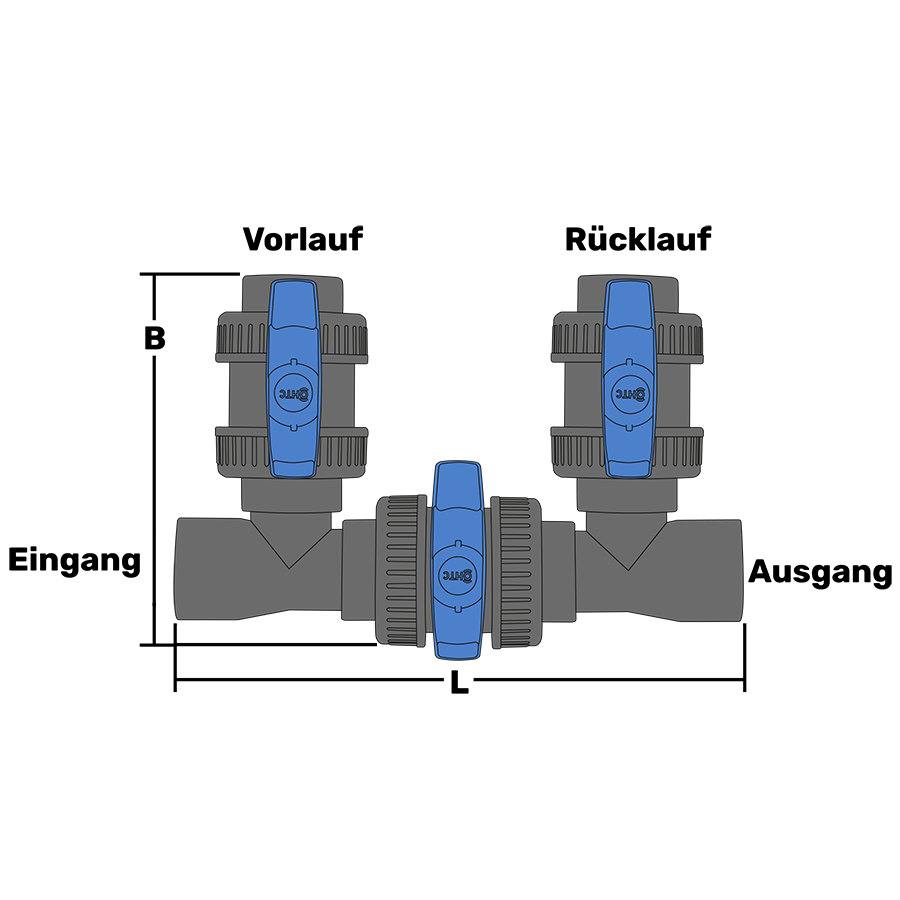

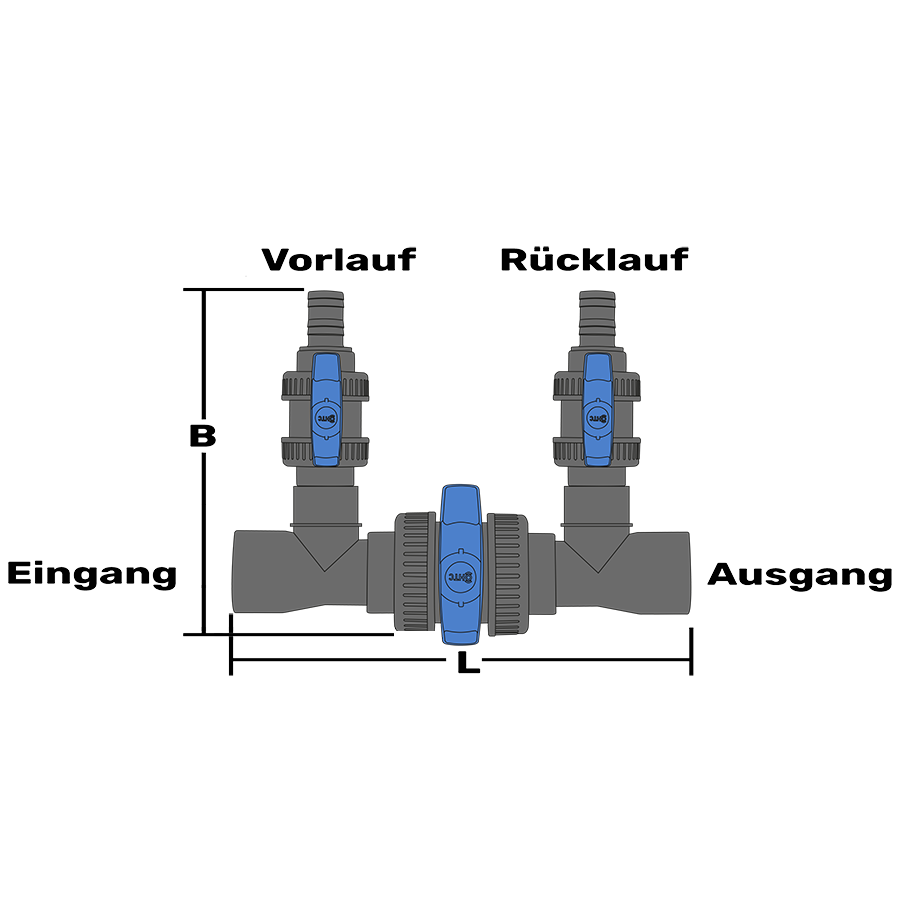

Poolheizung Bypass Reguliereinheit Klebemuffe 50mm x Tülle 32mm AK0893.M50.S32 Klebemuffe 50mm x Tülle 32mm 31,96 €*
Poolheizung Bypass Reguliereinheit Klebemuffe 50mm x Tülle 38mm AK0893.M50.S38 Klebemuffe 50mm x Tülle 38mm 48,66 €*

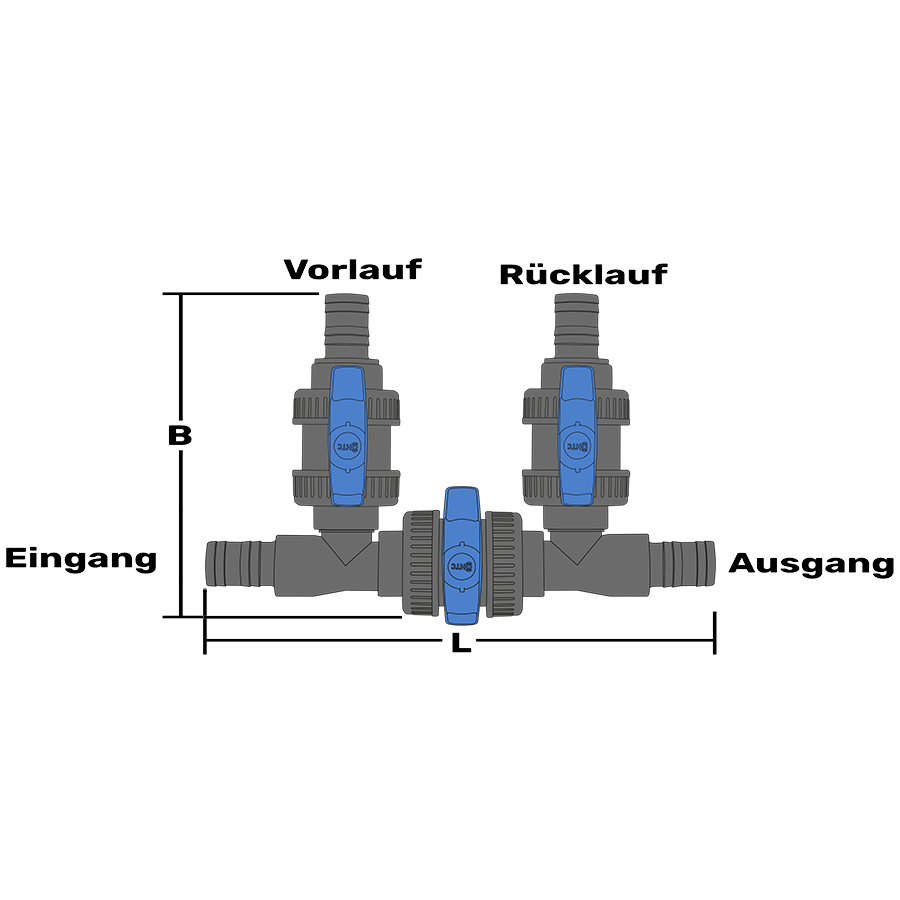

Poolheizung Bypass Reguliereinheit Allround Schlauchtülle 32mm AK0893.S32.S32 Tülle 32mm 25,38 €*

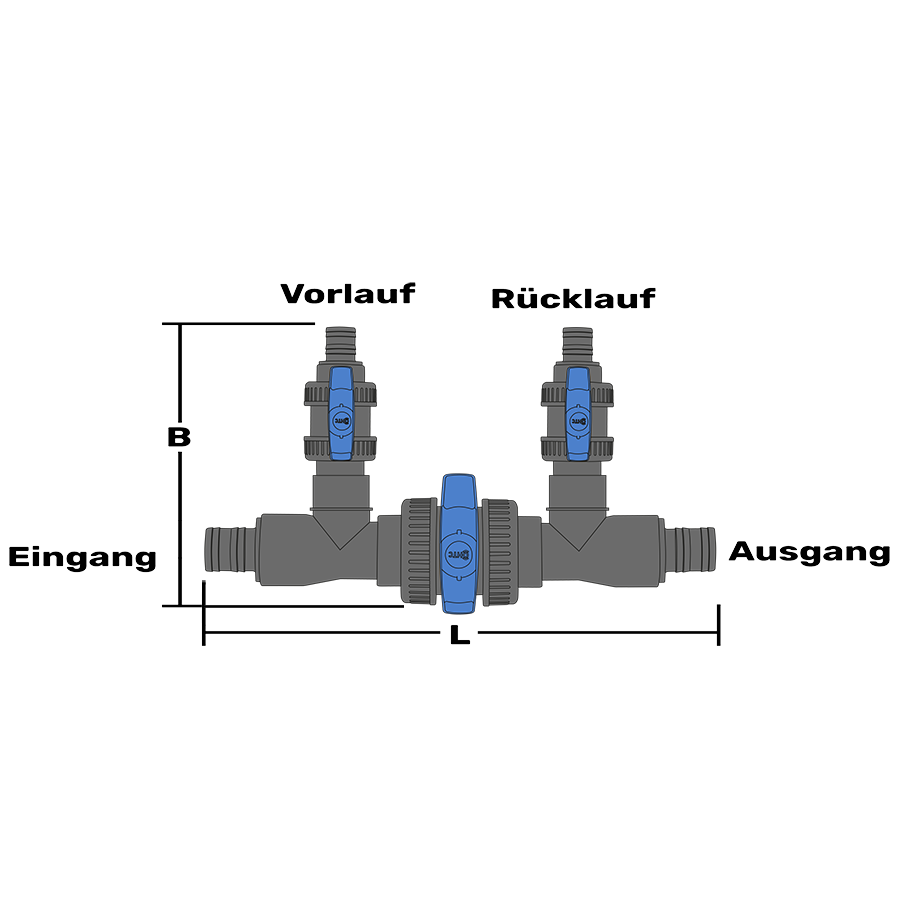

Poolheizung Bypass Reguliereinheit Allround Schlauchtülle 38 x 32mm AK0893.S38.S32 Tülle 38 x 32mm 35,25 €*

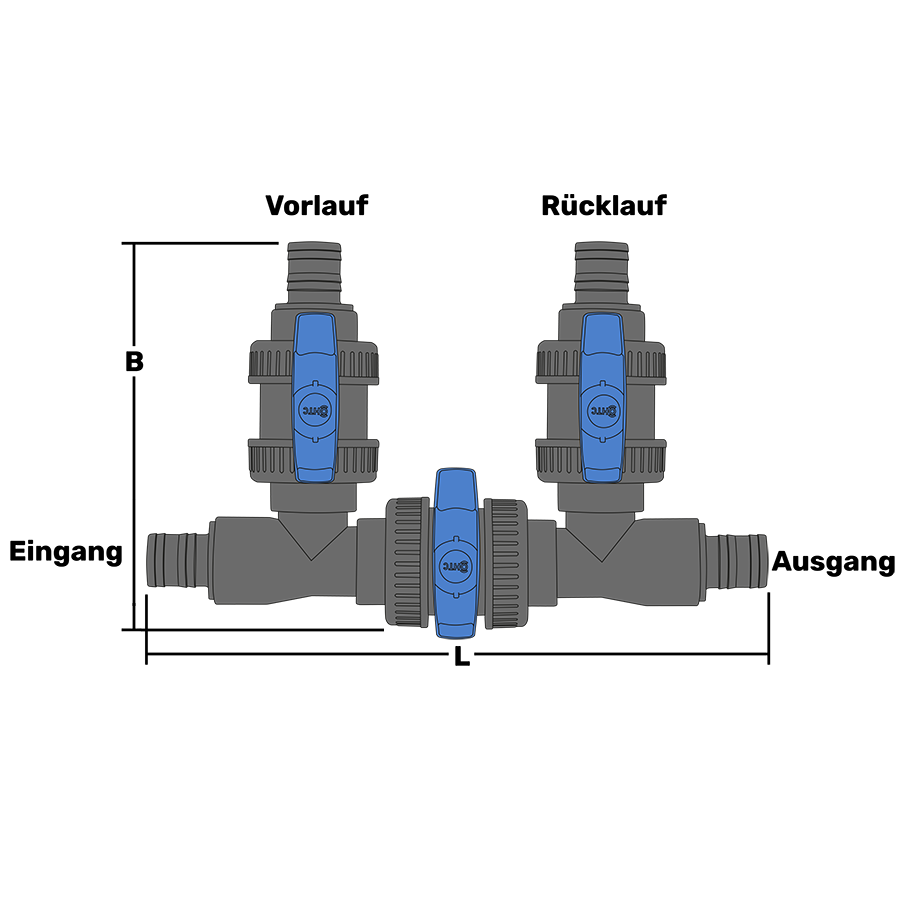

Poolheizung Bypass Reguliereinheit Allround Schlauchtülle 38mm AK0893.S38.S38 Tülle 38mm 51,94 €*
Poolheizung Bypass Reguliereinheit Schlauchtülle 32mm + Manometer AK0893.S32.M32 Tülle 32mm + Manometer 37,07 €*
Poolheizung Bypass Reguliereinheit Schlauchtülle 38 x 32mm + Manometer AK0893.S38.M32 Tülle 38 x 32mm + Manometer 47,02 €*
Poolheizung Bypass Reguliereinheit Schlauchtülle 38mm + Manometer AK0893.S38.M38 Tülle 38mm + Manometer 66,45 €*
Poolheizung Bypass Reguliereinheit Klemme 50mm x Schlauchtülle 32mm AK0893.K50.S32 Klemme 50mm x Tülle 32mm 58,73 €*

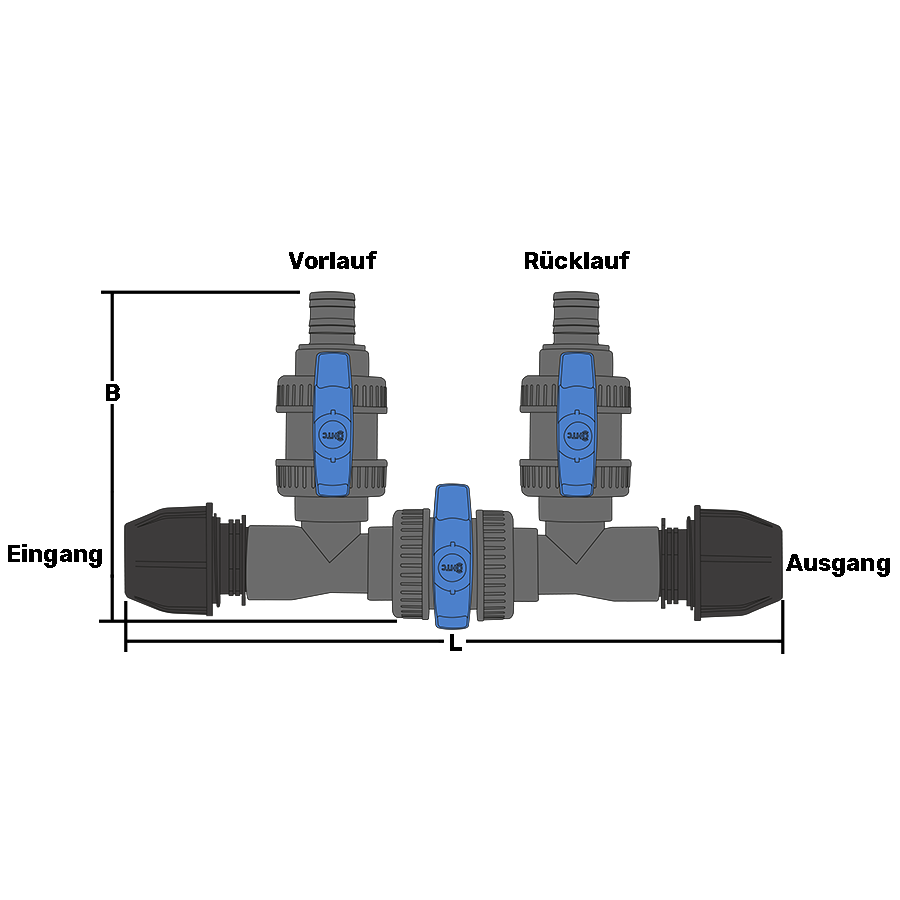

Poolheizung Bypass Reguliereinheit Klemme 50mm x Schlauchtülle 38mm AK0893.K50.S38 Klemme 50mm x Tülle 38mm 71,86 €*
Poolheizung Bypass Reguliereinheit Klemme 50mm x Schlauchtülle 32mm + Manometer AK0893.K50.M32 Klemme 50mm x Tülle 32mm + Manometer 69,82 €*
Poolheizung Bypass Reguliereinheit Klemme 50mm x Schlauchtülle 38mm + Manometer AK0893.K50.M38 Klemme 50mm x Tülle 38mm + Manometer 87,75 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

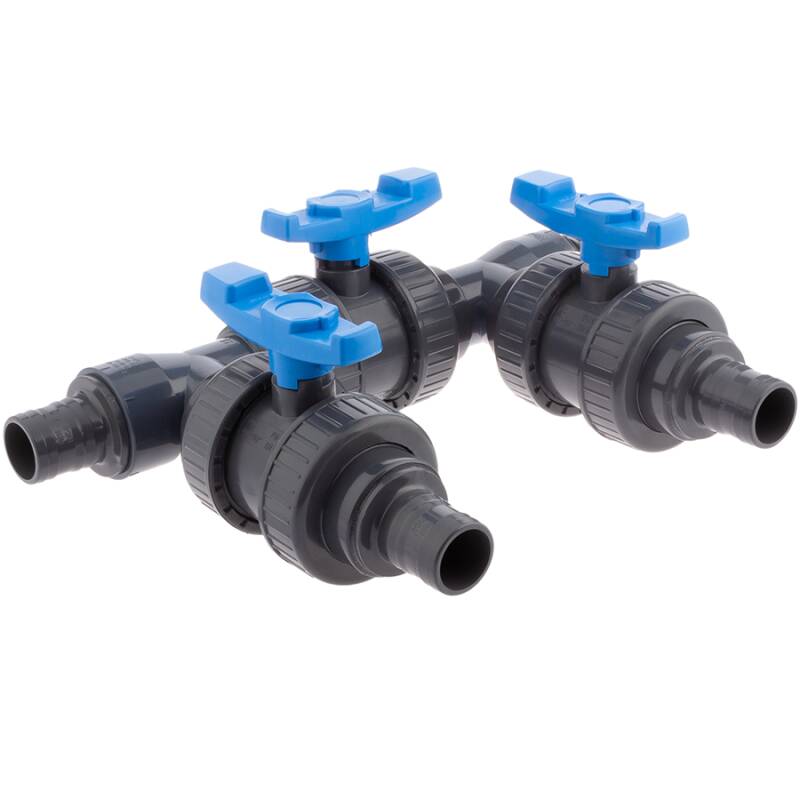

PVC-U Poolheizung Bypass Reguliereinheit

Bypass Reguliereinheit für die Poolheizung mit jeweils drei Kugelhähnen.

Warum drei Kugelhähne?

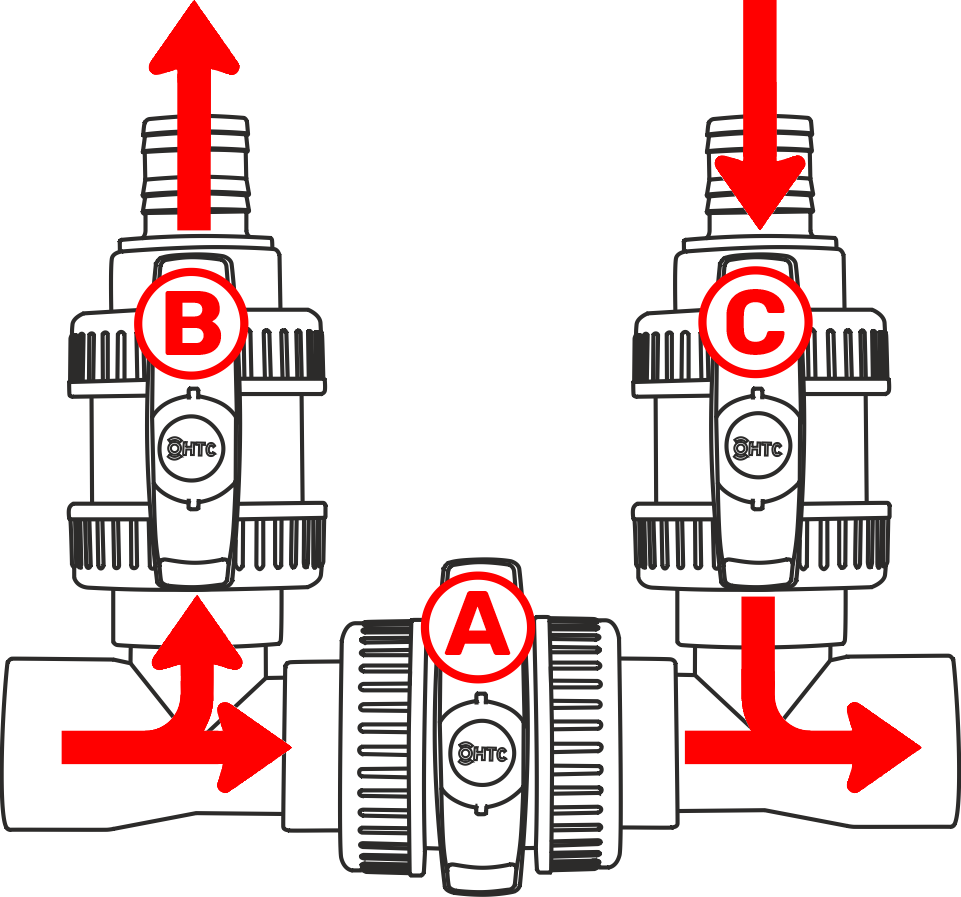

Mit drei Kugelhähnen können Sie Ihren Bypass optimal einstellen und wir betrachten dies als Standardausstattung. Mit dem Kugelhahn in der Hauptleitung können Sie den direkten Fluss zum Pool beeinflussen. Der Kugelhahn zur Poolheizung reguliert die Zuflussmenge, welche Sie vom Volumenstrom abzweigen möchten. Der Kugelhahn am Rücklauf des Bypasses ist nicht zu unterschätzen, da hier die Fließgeschwindigkeit im Bypass angepasst werden kann. So finden Sie die ideale Balance zwischen Fließgeschwindigkeit und Verweildauer des Poolwassers im Bypass. Lange Verweildauer ermöglicht stärkere Erwärmung, aber weniger Zulauf zurück in den Hauptstrom. Kürzere Verweildauer ermöglicht schnelleren Zulauf in den Hauptstrom, aber kürzere Erwärmungsdauer.

Warum einen Bypass und kein Dreiwege-Drehscheibenventil?

Die Einstellung erfolgt bei einem Dreiwege-Drehscheibenventil mittels einer Scheibe, welche teilweise oder ganz vor einem Abgang geschoben wird, d.h. dieser Abgang kann teilweise oder komplett verschlossen werden. Für eine teilweise oder wiederkehrende Volumenstromumleitung innerhalb eines Teich- oder Poolsystems ideal, für eine Regulierung eines Bypasses für die Poolerwärmung suboptimal bzw. nur teilbefriedigend.
Anschluss:
seihe Artikelauswahl
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Blau
Einsatzbereich:
Top: Die Poolheizung Bypass Reguliereinheiten werden voll einsatzfähig geliefert. Es müssen keine Klebearbeiten o.ä. mehr durchgeführt werden. Plug & Swim

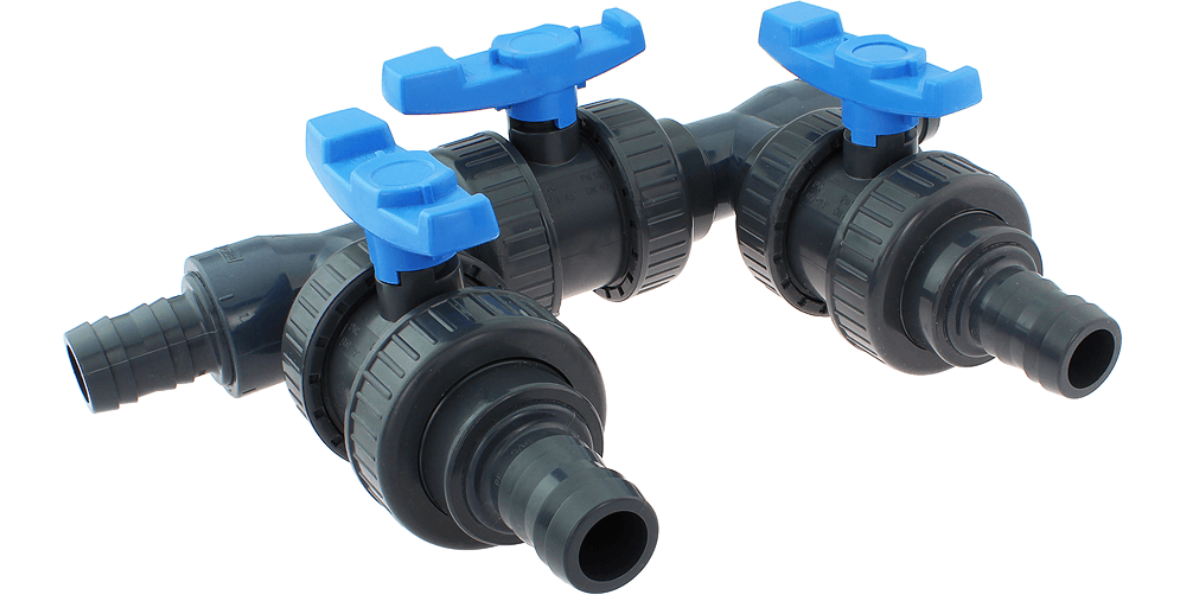

Poolheizung Bypass Regulierungseinheit für Schlauchanbindung

Die Bypass Reguliereinheit mit hochwertigen Poolkugelhähnen. Die verbauten Kugelhähne mit HDPE Kugeldichtung und justierbaren Sicherheitsblock sind leichtgängig regelbar.
Poolheizung Bypass Reguliereinheit Allround

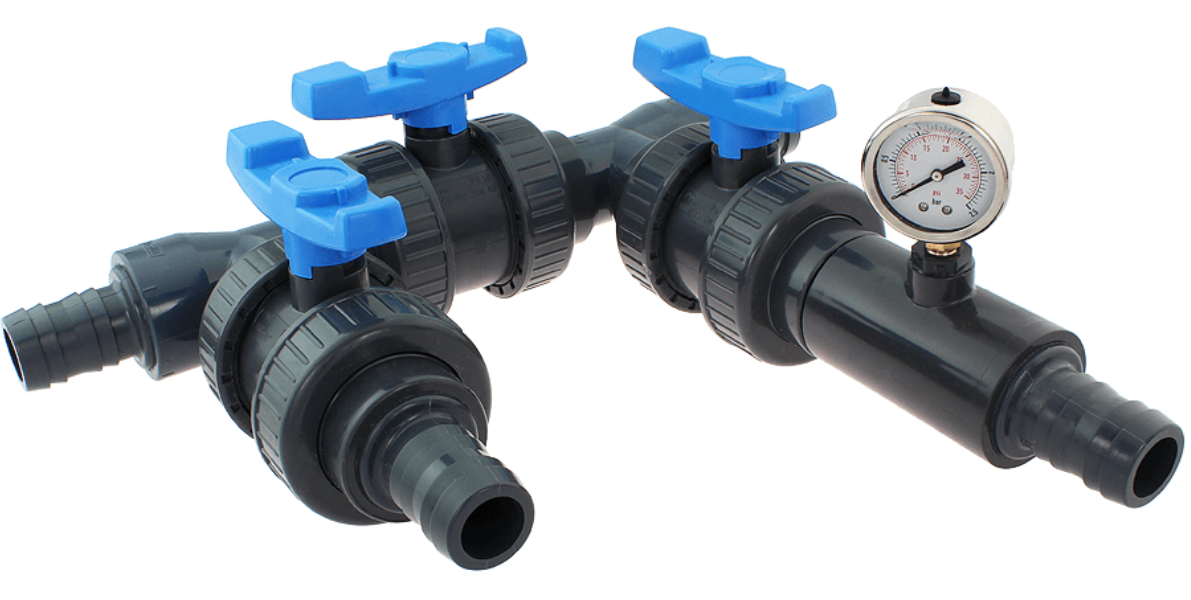

Poolheizung Bypass Regulierungseinheit mit Manometer

Die professionelle Bypass Reguliereinheit mit hochwertigen Poolkugelhähnen und Drucküberwachung. Die verbauten Kugelhähne mit HDPE Kugeldichtung und justierbaren Sicherheitsblock sind leichtgängig regelbar. Nach dem Einlauf/Abzweigkugelhahn zeigt ein hochwertiger 2" Manometer mit Glycerinfüllung den Betriebsdruck des Bypass-Systems an - zur optimalen Justierung und Schutz vor Überdruck Ihrer wertvollen Solarheizung. Teflonband für eine Nachjustage der Schraubverbindung am Manometer liegt der Lieferung bei.
Poolheizung Bypass Reguliereinheit Allround

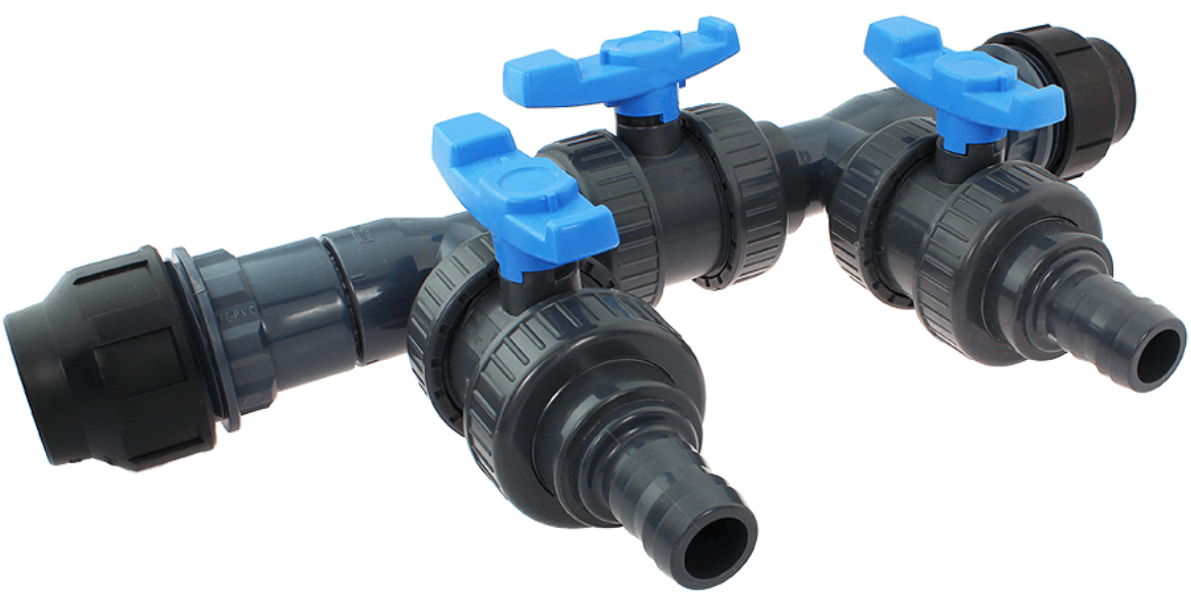

Poolheizung Bypass Regulierungseinheit Klemmfitting 50mm auf Schlauchanbindung

Die Bypass Reguliereinheit mit Klemmverschraubungen für Flex- bzw. Klebeschlauch 50mm und hochwertigen Poolkugelhähnen. Die verbauten Kugelhähne mit HDPE Kugeldichtung und justierbaren Sicherheitsblock sind leichtgängig regelbar.
Poolheizung Bypass Reguliereinheit Allround

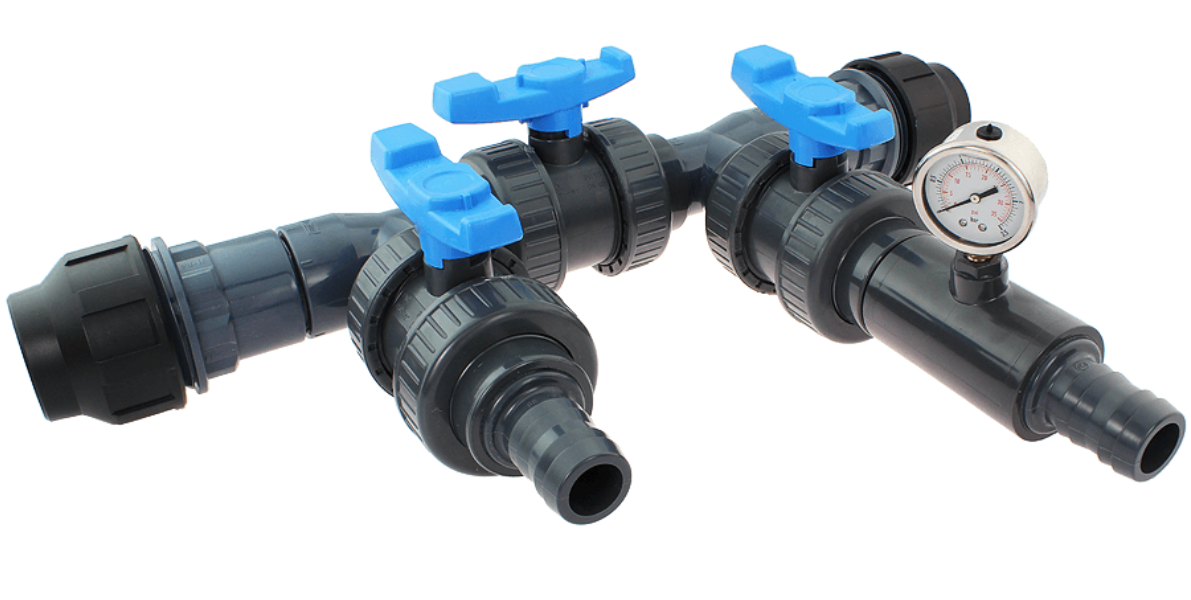

Poolheizung Bypass Regulierungseinheit Klemmfitting 50mm auf Schlauchanbindung und Manometer

Die professionelle Bypass Reguliereinheit mit Klemmverschraubungen für Flex- bzw. Klebeschlauch 50mm und hochwertigen Poolkugelhähnen und Drucküberwachung. Die verbauten Kugelhähne mit HDPE Kugeldichtung und justierbaren Sicherheitsblock sind leichtgängig regelbar. Nach dem Einlauf/Abzweigkugelhahn zeigt ein hochwertiger 2" Manometer mit Glycerinfüllung den Betriebsdruck des Bypass-Systems an - zur optimalen Justierung und Schutz vor Überdruck Ihrer wertvollen Solarheizung. Teflonband für eine Nachjustage der Schraubverbindung am Manometer liegt der Lieferung bei.
Poolheizung Bypass Reguliereinheit Allround


MEHR LESEN Detailinfo: der Kugelhahn

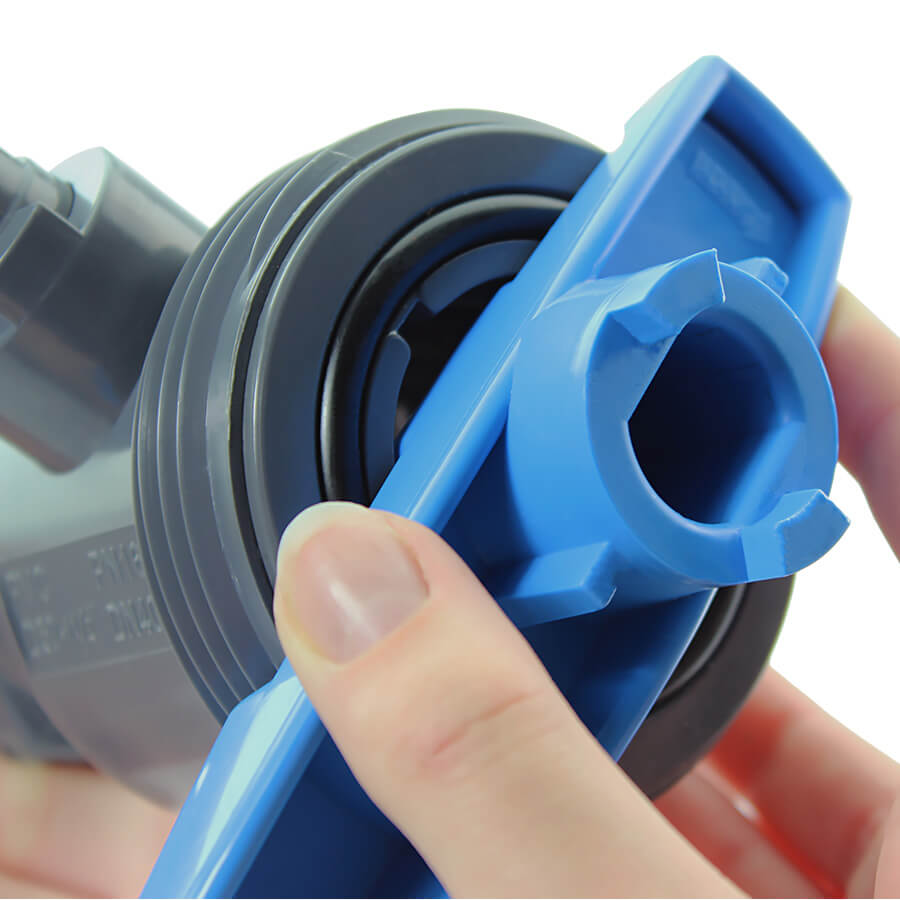

Justierbarer Sicherheitsblock

Das Griffstück dient gleichzeitig als Regulierschlüssel für den justierbaren Sicherheitsblock. Für die schnelle Anpassung des Dichtungsträgers zur Kugel. Der Druck der Überwurfmutter beim Zudrehen wird nicht auf die Kugel übertragen. Der Durchfluss ist in beide Richtungen möglich.
