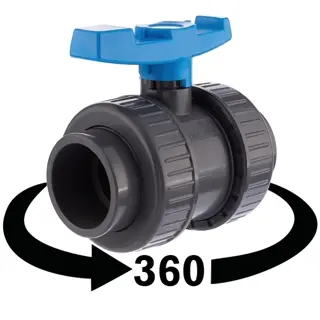

PVC-U Kugelhahn HDPE 2fach Klebemuffe

Artikelnummer: AK0903
ab
4,75 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
B
D
DN
H
L
L1
Preis
Menge
PVC-U Kugelhahn 2fach Klebemuffe 16mm
AK0903.000.016
16mm
67,5
16
14
78
79,5
14
4,75 €*
Stk.:
PVC-U Kugelhahn 2fach Klebemuffe 20mm
AK0903.000.020
20mm
67,5
20
16
78
84
18
4,75 €*
Stk.:
PVC-U Kugelhahn 2fach Klebemuffe 25mm
AK0903.000.025
25mm
77
25
20
89
93
19
5,12 €*
Stk.:
PVC-U Kugelhahn 2fach Klebemuffe 32mm
AK0903.000.032
32mm
87
32
25
94
104
23
6,59 €*
Stk.:
PVC-U Kugelhahn 2fach Klebemuffe 40mm
AK0903.000.040
40mm
102
40
30
118
123,5
26
8,87 €*
Stk.:
PVC-U Kugelhahn 2fach Klebemuffe 50mm
AK0903.000.050
50mm
119
50
40
136
144
32
9,38 €*
Stk.:
PVC-U Kugelhahn 2fach Klebemuffe 63mm
AK0903.000.063
63mm
145
63
50
163
175
38
14,63 €*
PVC-U Kugelhahn 2fach Klebemuffe 75mm
AK0903.000.075
75mm
178
75
58
188
210
42
38,12 €*
Stk.:
PVC-U Kugelhahn 2fach Klebemuffe 90mm
AK0903.000.090
90mm
195
90
80
247
277
52
68,40 €*
Stk.:
PVC-U Kugelhahn 2fach Klebemuffe 110mm
AK0903.000.110
110mm
250
110
96
273
280
61
132,09 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Kugelhahn 2fach Überwurfmutter, 2fach Klebemuffe

Anschluss:
2fach Überwurf, 2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Blau
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:


Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.



HTC AK0903 Kugelhahn Explosionsbild

PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), HDPE-Dichtung


 Nummer  Bezeichnung  Material
 1  Klebemuffe  PVC-U
 2  Überwurfmutter  PVC-U
 3  O-Ring Satz  EPDM
 4  Körper  PVC-U
 5  Griff  Polypropylen
 6  Kugelwelle  PVC-U
 7  Wellendichtung  2fach EPDM
 8  Kugeldichtung  HDPE
 9  Kugel  PVC-U
 10  O-Ring  EPDM
 11  Sicherheitsblock  PVC-U
AK0903 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

Ersatzteile Kugelhahn HTC Serie AK0903

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
