Description
PVC-U Kugelhahn 2fach Überwurfmutter, 2fach Klebemuffe
Anschluss:
2fach Überwurf, 2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Blau
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

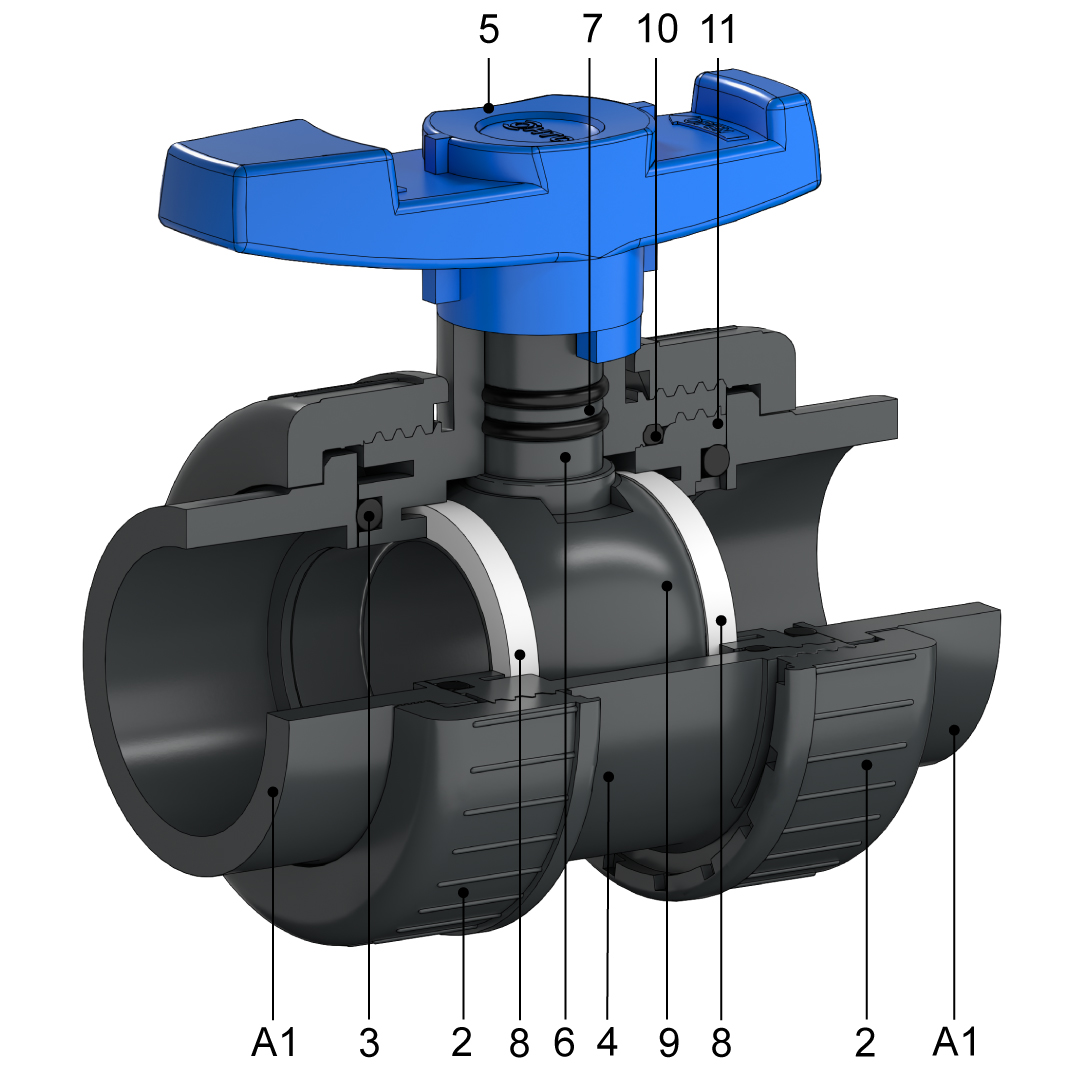

PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), HDPE-Dichtung
| Nummer | Bezeichnung | Material |
| 1 | Klebemuffe | PVC-U |
| 2 | Überwurfmutter | PVC-U |
| 3 | O-Ring | EPDM |
| 4 | Körper | PVC-U |
| 5 | Griff | Polypropylen |
| 6 | Kugelwelle | PVC-U |
| 7 | Wellendichtung | 2fach EPDM |
| 8 | Kugeldichtung | HDPE |
| 9 | Kugel | PVC-U |
| 10 | Kugeldichtung | HDPE |
| 11 | O-Ring | EPDM |
| 12 | Sicherheitsblock | PVC-U |
| 13 | O-Ring | EPDM |
| 14 | Überwurfmutter | PVC-U |
| 15 | Klebemuffe | PVC-U |
Justierbarer Sicherheitsblock
-
das Feature der Oberklasse: justierbarer Sicherheitsblock
- beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
- Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
- polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
- Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
- Dichtung: HDPE
- O-Ring EPDM 70 shore
- industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
- kompakte, moderne Bauweise
- hervorragendes Preis-/Leistungsverhältnis
- Ersatzteilversorgung
Ersatzteile Kugelhahn HTC Serie AK0903
Download
PVC-U Kugelhahn - 2-Wege - Klebemuffe
Der PVC-U Kugelhahn für Aquarium, Teich, Pool sowie leichte Industrieanwendungen in der kompletten Anschlussmuffenrange von 16mm - 110mm.
Der Service beginnt nach dem Kauf. Sie benötigen einen Satz neuer O-Ringe? Klebestelle undicht? Bei PVC-Welt.de kein Problem. Wir bieten Ihnen nicht nur einen hochwertigen Kugelhahn zu einem sehr guten Preis-/Leistungsverhältnis sondern halten ebenso Ersatzteile zu diesem Kugelhahn für Sie bereit.
