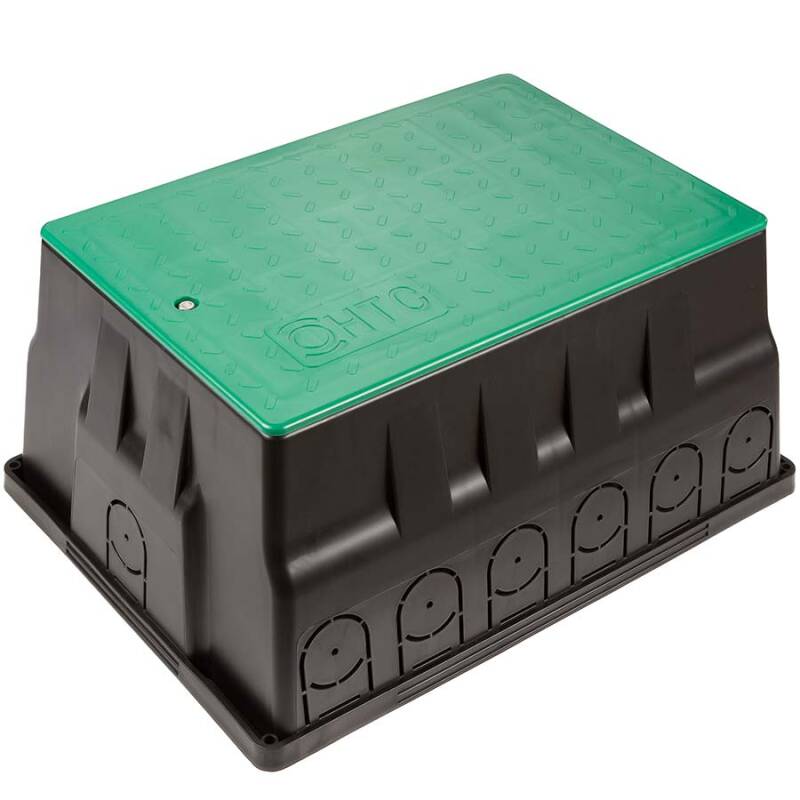

Pozzetto per elettrovalvole rettangolare

Codice articolo: PA0219

Foto prodotto Cod. Art. Versione Prezzo Quantità
Pozzetto per elettrovalvole rettangolare - Standard PlasticAlfa PA214 Standard PlasticAlfa 20,40 €*
Estensione per pozzetto per elettrovalvole rettangolare standard PlasticAlfa PA216 Erhöhung Standard PlasticAlfa 12,76 €*
Pozzetto per elettrovalvole rettangolare - Jumbo PlasticAlfa PA0215 Jumbo PlasticAlfa 34,37 €*
Estensione per pozzetto per elettrovalvole rettangolare Jumbo PlasticAlfa PA217 Erhöhung Jumbo PlasticAlfa 24,98 €*
Pozzetto per elettrovalvole rettangolare standard Irritec PA0219.IRR.STA Standard Irritec 30,88 €*
Estensione stretta per pozzetto per elettrovalvole rettangolare standard Irritec PA0219.IRR.ER1 Erhöhung schmal Irritec Standard 20,74 €*
Estensione larga per pozzetto per elettrovalvole rettangolare standard Irritec PA0219.IRR.ER2 Erhöhung breit Irritec 23,88 €*
Pozzetto per elettrovalvole rettangolare Jumbo Irritec PA0219.IRR.JUM Jumbo Irritec 65,24 €*
Estensione stretta per pozzetto per elettrovalvole rettangolare Jumbo Irritec PA0219.IRR.ER3 Erhöhung Jumbo Irritec 33,53 €*

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

Ventilschacht eckig

gut geplant ist halb gewonnen

Bereiten Sie bei Bau ein dementsprechend großzügiges Loch für Ihren Ventilschacht vor. Verfüllen Sie dieses Loch zu mind. 1/3 mit Kies o.ä. und setzen Sie Ihren Ventilschacht in dieses Kiesbett.Der Ventilschacht zur Aufnahme Ihrer Verteilereinheit ist unten offen - dies aus gutem Grund. So kann z.B. bei Regen eindringendes Wasser leicht abfließen bzw. im Kiesbett versickern. Vorteilhaft ist es auch, wenn z.B. der Ventilschacht in einem generellen Kiesbereich steht.
PA0219 Kiesbett

Qualität und Features:

  • hochschlagzäher Kunststoff in stabiler Ausführung
  • Ventilschachtgehäuse, unten offen: Schwarz und Deckel Grün
  • Polypropylen resistent gegen UV-Bestrahlung; geeignet für hohe Temperaturen
  • Chemikalien resistent und korrosionsfrei
  • wasserfest und funktionsfähig bei allen Wetterbedingungen.
  • optimale Passform: kein Schmutz oder Gras zwischen Gehäuse und Deckel
  • einfacher Zugriff auf Armaturen durch großen Innenraum
  • sichere Deckelverriegelung durch Schraube (zum Öffnen und Verschließen wird ein Steckschlüssel benötigt)
  • abgeschrägte Deckelkanten schützen vor möglichen Schäden durch Rasenmäher

Ventilschachtdeckel richtig aufsetzen - einfach erklärt


Ventilschacht Aufbau Anleitung Schritt 1

Schritt 1

Setzen Sie den Deckel schräg auf, so dass die Seite mit dem innenliegenden Widerhaken im Ventilschacht sitzt und die Seite mit der Schraubsicherung nach oben zeigt.

Ventilschacht Aufbau Anleitung Schritt 2

Schritt 2

Der grüne Widerhakenverschluss des Deckels rastet so bereits im Deckelgehäuse ein und kann so nicht beim Kompletteinrasten des Deckels beschädigt werden.

Ventilschacht Aufbau Anleitung Schritt 3

Schritt 3

Die Seite mit der Schraubensicherung in die Aussparung des Ventilschachtkörpers drücken, Schraube eventuell nach oben ziehen.

Ventilschacht Aufbau Anleitung Schritt 4

Schritt 4

Fertig - Sichern Sie Ihre Armaturen im Ventilschacht durch Einschrauben der Sicherungsschraube gegen Vantalismus. Hierzu benötigen Sie einen Steckschlüssel.

Ventilschacht Aufbau Anleitung Schritt 5

So nicht!

Bei einem beidseitigen Eindrücken des Deckels besteht die Gefahr des Abbrechens des Haltewiderhakens auf der Unterseite des Deckels.


Technischer Hinweis: Die Ventilschachterhöhung wird auf den jeweiligen Ventilschacht aufgesteckt und ist somit seitlich fixiert und kann nicht verrutschen. Der Deckel des Ventilschachtes wird nun in die Erhöhung eingelegt und kann ebenso mit der beim Ventilschacht mitgelieferten Schraube gesichert werden.

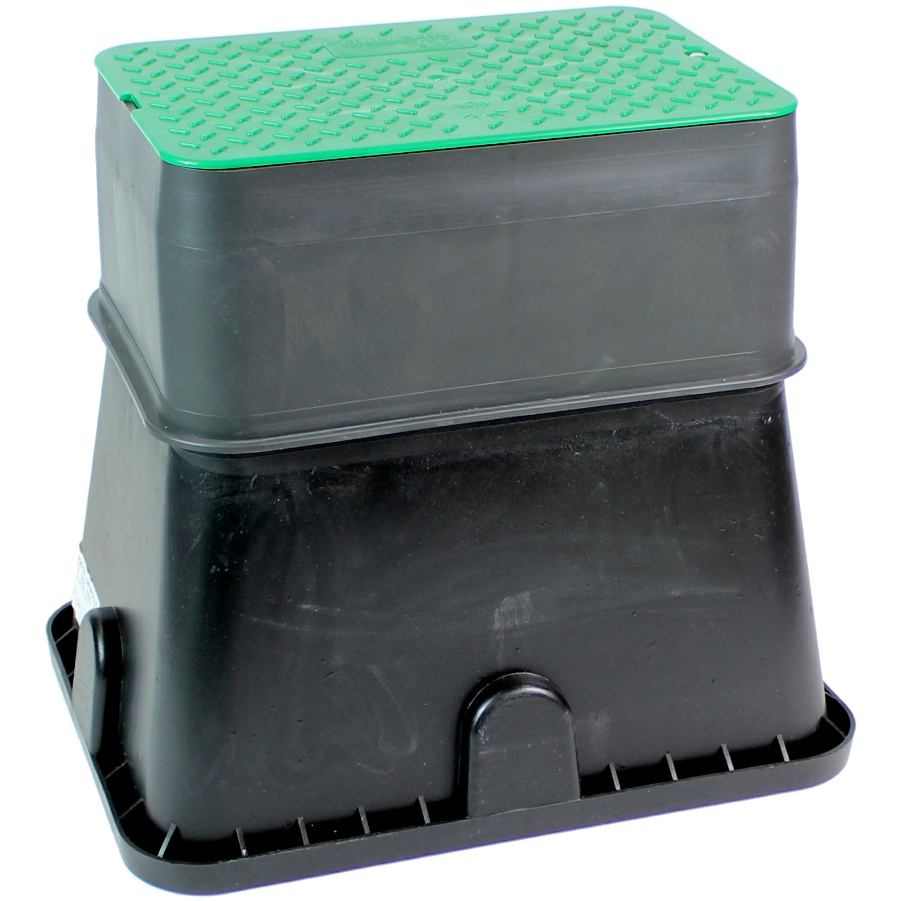

Erhöhung für Ventilschacht Standard PlasticAlfa


Der Ventilschacht Standard von PlasticAlfa ist der günstige Einstieg für einen eckigen Ventilschacht und kann bis zu vier Ventile ohne Zusatzaggregate aufnehmen. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.
PA0219 PlasticAlfa Erhöhung Standard

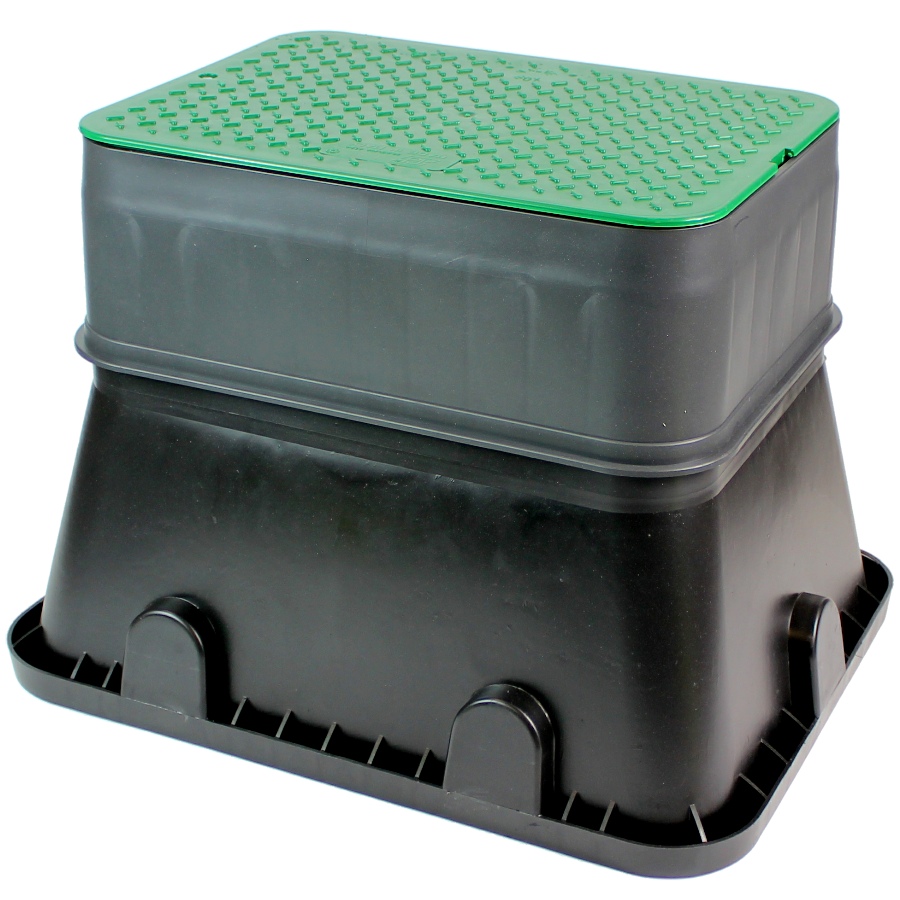

Erhöhung für Ventilschacht Jumbo PlasticAlfa


Die Erhöhung für den Ventilschacht Jumbo von PlasticAlfa erhöht den Schacht auf gesamt 460mm. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.
PA0219 PlasticAlfa Erhöhung Jumbo

Erhöhung für Ventilschacht Standard Irritec


Für den Ventilschacht Standard von Irritec stehen zwei Erhöhungen zur Verfügung. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.
PA0219 Irritec Erhöhung Standard

Erhöhung für Ventilschacht Jumbo Irritec


Die Erhöhung für den Ventilschacht Jumbo von Irritec erhöht den Schacht um brutto 168mm. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.
PA0219 Irritec Erhöhung Jumbo
