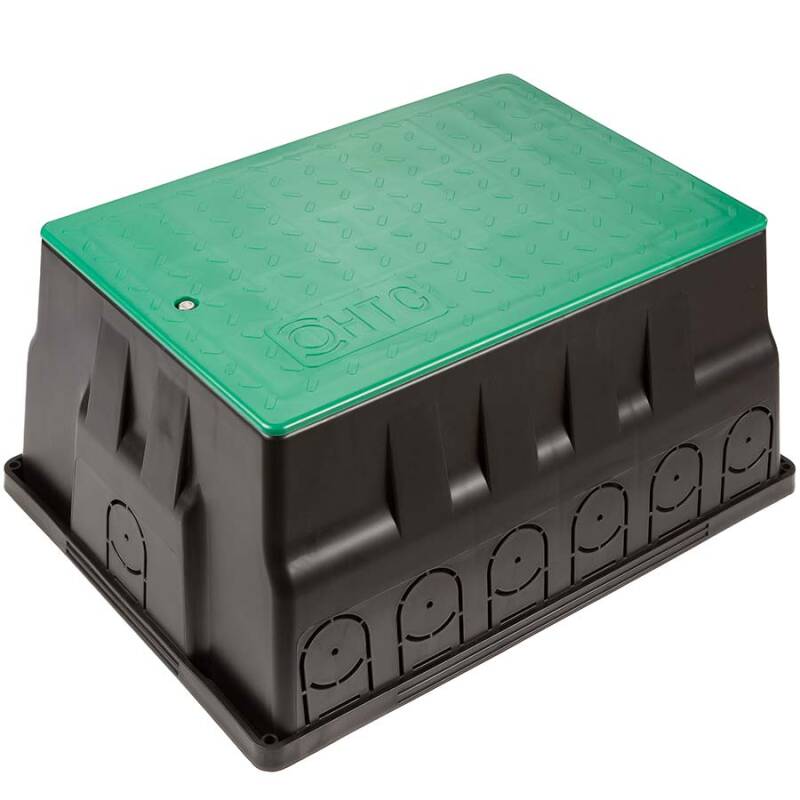

Rectangular valve box

Item number: PA0219

12,76 €

including 19% VAT., plus shipping

Choose your delivery country Germany

How to measure a threaded fitting

View item details in PDF

Product picture	Item no.	#custom.tblheader_ Variante#	#custom.tblheader_ B#	#custom.tblheader_ B1#	B2	H	L	L1	L2	Weight	Price	Quantity
	PA214	Standard PlasticAlfa	375	335	270	300	505	465	400	3850	20,40 €^*	pc.:
	PA216	Erhöhung Standard PlasticAlfa	310	285	280	166	435	410	405	1820	12,76 €^*	pc.:
	PA0215	Jumbo PlasticAlfa	495	455	365	300	640	600	505	5920	34,37 €^*	pc.:
	PA217	Erhöhung Jumbo PlasticAlfa	395	370	365	166	550	530	505	1980	24,98 €^*	pc.:
	PA0219.IRR.STA	Standard Irritec	375	335	280	310	510	470	410	3520	30,88 €^*	pc.:
	PA0219.IRR.ER1	Erhöhung schmal Irritec Standard	310	230	275	90	445	365	405	1040	20,74 €^*	pc.:
	PA0219.IRR.ER2	Erhöhung breit Irritec	310	250	270	167	445	385	405	1500	23,88 €^*	pc.:
	PA0219.IRR.JUM	Jumbo Irritec	500	460	370	310	650	595	520	7220	65,24 €^*	pc.:
	PA0219.IRR.ER3	Erhöhung Jumbo Irritec	405	370	365	165	550	525	515	2030	33,53 €^*	pc.:

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

E-Mail

I would like to be notified by e-mail when the item becomes available.
You will receive an automatic message after the item arrives that the item is available again. Unfortunately, a delivery date cannot be given in advance.

I have taken note of the privacy policy. I consent to my details and data being collected and stored electronically in order to respond to my enquiry. Note: You can revoke your consent for the future at any time by sending an e-mail to info@ht-connect.de.

Article details

Description

Ventilschacht eckig

gut geplant ist halb gewonnen

Bereiten Sie bei Bau ein dementsprechend großzügiges Loch für Ihren Ventilschacht vor. Verfüllen Sie dieses Loch zu mind. 1/3 mit Kies o.ä. und setzen Sie Ihren Ventilschacht in dieses Kiesbett.Der Ventilschacht zur Aufnahme Ihrer Verteilereinheit ist unten offen - dies aus gutem Grund. So kann z.B. bei Regen eindringendes Wasser leicht abfließen bzw. im Kiesbett versickern. Vorteilhaft ist es auch, wenn z.B. der Ventilschacht in einem generellen Kiesbereich steht.

Qualität und Features:

hochschlagzäher Kunststoff in stabiler Ausführung
Ventilschachtgehäuse, unten offen: Schwarz und Deckel Grün
Polypropylen resistent gegen UV-Bestrahlung; geeignet für hohe Temperaturen
Chemikalien resistent und korrosionsfrei
wasserfest und funktionsfähig bei allen Wetterbedingungen.
optimale Passform: kein Schmutz oder Gras zwischen Gehäuse und Deckel
einfacher Zugriff auf Armaturen durch großen Innenraum
sichere Deckelverriegelung durch Schraube (zum Öffnen und Verschließen wird ein Steckschlüssel benötigt)
abgeschrägte Deckelkanten schützen vor möglichen Schäden durch Rasenmäher

Ventilschachtdeckel richtig aufsetzen - einfach erklärt

Schritt 1

Setzen Sie den Deckel schräg auf, so dass die Seite mit dem innenliegenden Widerhaken im Ventilschacht sitzt und die Seite mit der Schraubsicherung nach oben zeigt.

Schritt 2

Der grüne Widerhakenverschluss des Deckels rastet so bereits im Deckelgehäuse ein und kann so nicht beim Kompletteinrasten des Deckels beschädigt werden.

Schritt 3

Die Seite mit der Schraubensicherung in die Aussparung des Ventilschachtkörpers drücken, Schraube eventuell nach oben ziehen.

Schritt 4

Fertig - Sichern Sie Ihre Armaturen im Ventilschacht durch Einschrauben der Sicherungsschraube gegen Vantalismus. Hierzu benötigen Sie einen Steckschlüssel.

Ventilschacht Aufbau Anleitung Schritt 5

So nicht!

Bei einem beidseitigen Eindrücken des Deckels besteht die Gefahr des Abbrechens des Haltewiderhakens auf der Unterseite des Deckels.

Technischer Hinweis: Die Ventilschachterhöhung wird auf den jeweiligen Ventilschacht aufgesteckt und ist somit seitlich fixiert und kann nicht verrutschen. Der Deckel des Ventilschachtes wird nun in die Erhöhung eingelegt und kann ebenso mit der beim Ventilschacht mitgelieferten Schraube gesichert werden.

Erhöhung für Ventilschacht Standard PlasticAlfa

Der Ventilschacht Standard von PlasticAlfa ist der günstige Einstieg für einen eckigen Ventilschacht und kann bis zu vier Ventile ohne Zusatzaggregate aufnehmen. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.

Erhöhung für Ventilschacht Jumbo PlasticAlfa

Die Erhöhung für den Ventilschacht Jumbo von PlasticAlfa erhöht den Schacht auf gesamt 460mm. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.

Erhöhung für Ventilschacht Standard Irritec

Für den Ventilschacht Standard von Irritec stehen zwei Erhöhungen zur Verfügung. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.

Erhöhung für Ventilschacht Jumbo Irritec

Die Erhöhung für den Ventilschacht Jumbo von Irritec erhöht den Schacht um brutto 168mm. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.
