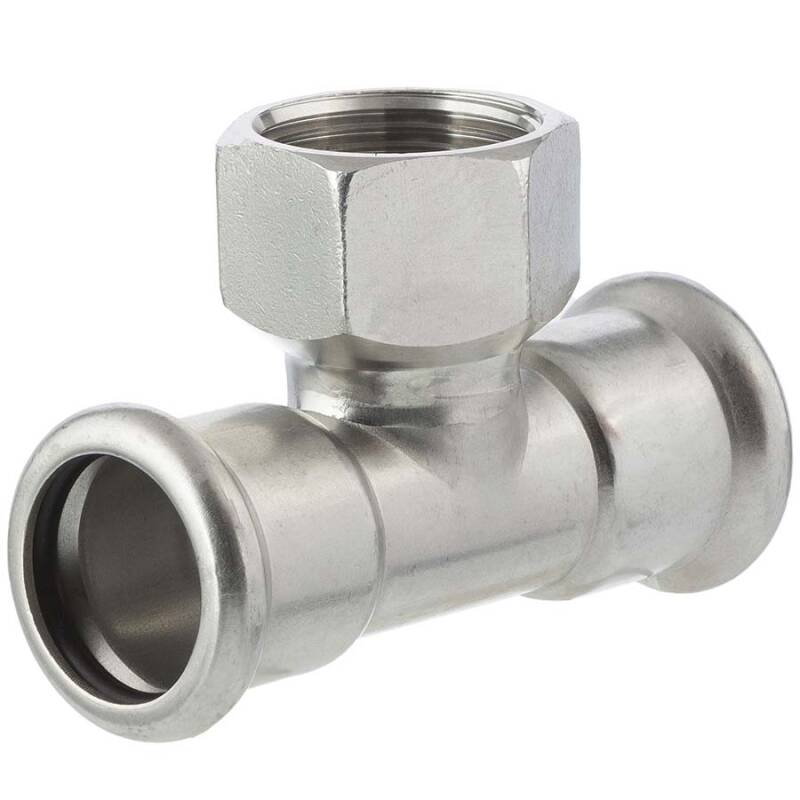

Pressfitting V4A T-Stück Pressmuffe x Innengewinde

Artikelnummer: IP0504
ab
8,46 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar

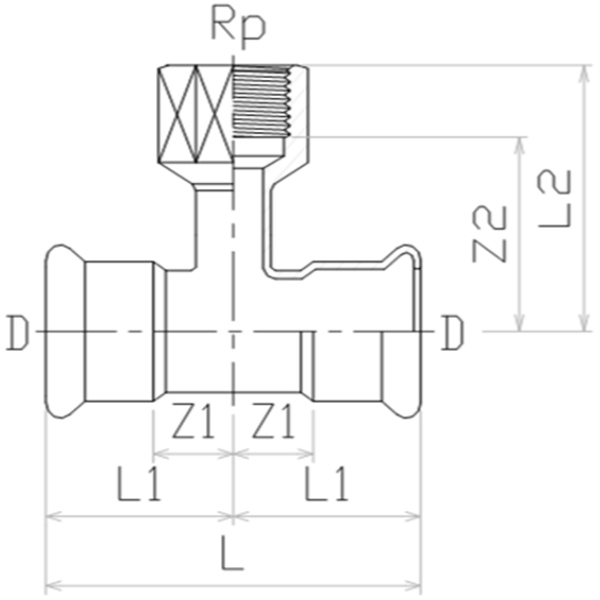

Varianten

Artikel-Nr.
Variante
D
DN
L
L1
L2
Rp
Z1
Preis
Menge
IP0504.015.020
15 x 1/2" x 15mm
15
12
66
33
40
1/2" (20,96mm)
13
8,46 €*
Stk.:
IP0504.018.020
18 x 1/2" x 18mm
18
15
68
34
42
1/2" (20,96mm)
14
9,21 €*
Stk.:
IP0504.018.025
18 x 3/4" x 18mm
18
15
68
34
44
3/4" (26,44mm)
14
9,14 €*
Stk.:
IP0504.022.020
22 x 1/2" x 22mm
22
20
74
37
44
1/2" (20,96mm)
16
9,25 €*
Stk.:
IP0504.022.025
22 x 3/4" x 22mm
22
20
74
37
44
3/4" (26,44mm)
16
10,14 €*
Stk.:
IP0504.028.020
28 x 1/2" x 28mm
28
25
84
42
49
1/2" (20,96mm)
19
12,60 €*
Stk.:
IP0504.028.025
28 x 3/4" x 28mm
28
25
84
42
49
3/4" (26,44mm)
19
13,74 €*
Stk.:
IP0504.028.032
28 x 1" x 28mm
28
25
84
42
53
1" (33,25mm)
19
17,46 €*
Stk.:
IP0504.035.020
35 x 1/2" x 35mm
35
32
100
50
53
1/2" (20,96mm)
24
17,28 €*
Stk.:
IP0504.035.025
35 x 3/4" x 35
35
32
100
50
53
3/4" (26,44mm)
24
18,17 €*
Stk.:
IP0504.035.032
35 x 1" x 35mm
35
32
100
50
56
1" (33,25mm)
24
19,19 €*
Stk.:
IP0504.042.020
42 x 1/2" x 42mm
42
40
114
57
56
1/2" (20,96mm)
27
16,42 €*
Stk.:
IP0504.042.025
42 x 3/4" x 42mm
42
40
114
57
56
3/4" (26,44mm)
27
17,53 €*
Stk.:
IP0504.042.032
42 x 1" x 42mm
42
40
114
57
56
1" (33,25mm)
27
20,85 €*
IP0504.042.050
42 x 1 1/2" x 42mm
42
40
114
57
61
1 1/2" (47,80mm)
27
22,44 €*
IP0504.054.020
54 x 1/2" x 54mm
54
50
138
69
62
1/2" (20,96mm)
34
20,78 €*
Stk.:
IP0504.054.025
54 x 3/4" x 54mm
54
50
138
69
62
3/4" (26,44mm)
34
21,88 €*
Stk.:
IP0504.054.032
54 x 1" x 54mm
54
50
138
69
65
1" (33,25mm)
34
24,44 €*
IP0504.054.063
54 x 2" x 54mm
54
50
138
69
79
2" (59,61mm)
34
37,14 €*

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Edelstahl V4A Pressfitting M-Kontur T-Stück Pressmuffe x Innengewinde

  • kein Schweissen, Löten, Klemmverschrauben oder Kleben
  • das Pressverfahren ermöglicht schnell und kalt eine unlösbare, zugfeste Rohrverbindung
  • für die Installation von Brauchwasser, Trinkwasser, Löschwasseranlagen, Druckluft, Schiffbau, Landwirtschaft und Industrieanwendungen
  • in Verbindung mit Dichtring aus FPM verwendbar für Öle
Anschluss:
Pressmuffe x Innengewinde M-Kontur
Gewinde:
Whitworth -Rohrgewinde nach DIN/ISO 2999, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur mit EDPM Dichtring:
-20°C bis 120°C
Temperatur mit FPM Dichtring:
-20°C bis 200°C
Arbeitsdruck (PN) max. 100°C:
16 bar
Arbeitsdruck (
PN
) max. 200°C:
6 bar
Material:
Edelstahl AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)
Dichtring:
EPDM
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Grau Edelstahl

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.


Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...


DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
