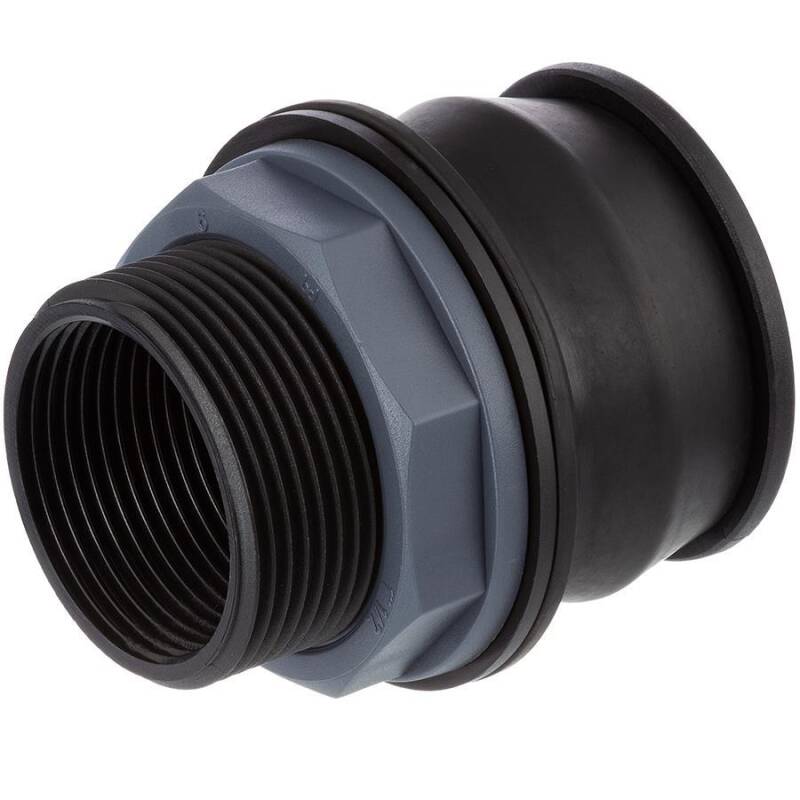

Push-In TankConnector NBR Aussen- x Innengewinde
10,67 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: PF0831

Artikel-Nr. Variante Preis Menge
PF0831.NBR.020 1/2" x 3/8" 10,67 €*
PF0831.NBR.025 3/4" x 1/2" 11,11 €*
PF0831.NBR.032 1" x 3/4" 11,65 €*
PF0831.NBR.040 1 1/4" x 1" 15,62 €*
PF0831.NBR.050 1 1/2" x 1 1/4" 17,55 €*
PF0831.NBR.063 2" x 1 1/2" 19,72 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Push-In Quick Joints TankConnector
NBR

Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken

Aussen- x Innengewinde

QJ® - PUSH-IN-Anschluss Aussengewinde x Innengewinde aus Polypropylen, ausgestattet mit NBR-Dichtung, starrem Flachring aus PP und Klemmmanschette (Schwarz)

Anschluss:
Push-In Aussengewinde x Innengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G zylindrisch ISO 228/1,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
0°C bis 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 4 bar
Material:
PP Polypropylen glasfaserverstärkt
Dichtung:
NBR
Farbe:
Schwarz ähnl. RAL 9011

orange dot Technische Information

NBR

Dieses Elastomer ist ein Copolymer aus Butadien und Acrylnitril und wird für die meisten Dichtungsanwendungen für herkömmliche Flüssigkeiten verwendet. NBR-Elastomere bieten gute Eigenschaften hinsichtlich Druck-, Reiß- und Abriebfestigkeit; gute Flexibilität und hohe Bruchlast (bis 210kg cm²). Die Betriebstemperatur variiert von -30 ° bis + 100 ° C und kurzzeitig bis zu 120 ° C.
NBR-Dichtungen sind gasundurchlässig und weisen eine hervorragende chemische Beständigkeit gegenüber Stadtgas, Butan, Propan, Fettsäuren, Diesel, Alkohole, Öle, Benzn, Fette, verdünnte Laugen und Säuren, Wasser und Reinigungsmitteln auf.

orange dot Push-In TankConnector NBR mit Innengewinde

PushIn TankConnector NBR mit Kugelhahn 1

durchgehendes Innengewinde


  • für beidseitige Verwendung

DOWNLOAD  Installationsanleitung
PushIn TankConnector NBR mit Kugelhahn 2

orange dot Downloads

DOWNLOAD RoSH Konformitätserklärung - Bucchi s.R.l.

DOWNLOAD Polypropylen PP Temperatur-/ Druckdiagramm
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
