Saug-/Druckschlauch Transparent Metallspirale
Beschreibung

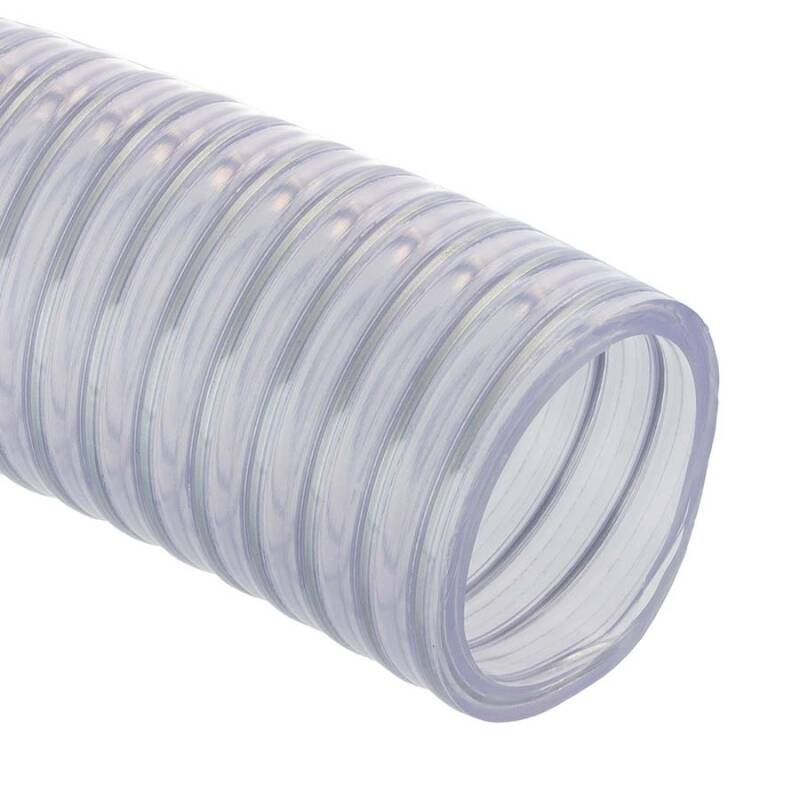

Saug-/Druckschlauch, Transparent mit Metallspirale
Hochflexibler, formstabiler Saug-/Druckschlauch, kälteflexibel bis -10°C. Durchscheinender Schlauch für sichtbare Saug- und Druckanwendungen, für Destillaten bis 28% Alkohol sowie als Ausrüstung für landwirtschaftliche und industrielle Maschinen.
Abschnitte: Abschnittmengen unter Rollenlänge werden als eine Länge geliefert.
max. Bar*: Spiralverstärkte Schläuche sind nicht geeignet für geschlossene Systeme unter Dauerdruck oder kurzzeitigem hohen Druck - hier sind vernetzte Schläuche einzusetzen.
Max. Bar bezieht sich auf die maximale Pumpenleistung und nicht auf die maximale Belastungsgrenze des Schlauches.
Der Schlauch kann als Saugschlauch (Ansaugseite der Pumpe) oder als Druckschlauch (Druckseite der Pumpe) innerhalb offener Systeme oder Niederdrucksysteme (Druckmaschinen, Kommunalfahrzeuge, Landwirtschaftsmaschinen) verwendet werden.
Max. Bar bezieht sich auf die maximale Pumpenleistung und nicht auf die maximale Belastungsgrenze des Schlauches.
Der Schlauch kann als Saugschlauch (Ansaugseite der Pumpe) oder als Druckschlauch (Druckseite der Pumpe) innerhalb offener Systeme oder Niederdrucksysteme (Druckmaschinen, Kommunalfahrzeuge, Landwirtschaftsmaschinen) verwendet werden.
Tipp: Für die richtige Wahl der Schlauchklemme ist der Aussendurchmesser des Schlauches maßgeblich. Schlauchdurchmesser werden metrisch angegeben, die Verwendung der veralteten Zoll-Angabe führt zur Verwirrung und dient nur zur Orientierung.
Ihr Schlauch hat einen I-Ø von 32mm - dann benötigen Sie z.B. eine Schlauchtülle mit 32mm aber eine Schlauchschelle, welche mind. 37,6mm umspannt.
Ihr Schlauch hat einen I-Ø von 32mm - dann benötigen Sie z.B. eine Schlauchtülle mit 32mm aber eine Schlauchschelle, welche mind. 37,6mm umspannt.
Aufdruck:
JA
Beständigkeit:
Weich-PVC
Farbe:
Transpent
Lebensmittel:
EU 10/2011 A, B, C
REACH:
1907/2006/EC
RoHS:
2015/863
Material:
Weich-PVC
Spirale:
Stahlspirale
Temperatur:
-15°C bis +65°C
Toleranz:
ISO EN 1307
Druck:
nicht verwendbar für geschlossene Systeme oder Anwendungen in denen ein Dauerdruck während der Anwendung vorliegt - hier sind vernetzte Schläuche einzusetzen
Technische Information
- Glatter Innenmantel mit eingegossener Stahldrahtbewehrung
- Starke Vollmantelwandung aus Weich-PVC, Farbe Transparent mit Stahldraht Spirale verstärkt
- Ozon, Chlor- und UV-beständig bei kontaktloser Anbindung zur Stahlspirale
- Hervorragend als Saug- und Druckschlauch für Destillaten bis 28% Alkohol sowie als Ausrüstung für landwirtschaftliche und industrielle Maschinen verwendbar
- Trotz hervorragend starker Verarbeitung leicht und flexibel bei hoher Abriebresistenz
- Gefertigt nach ISO 3994 Standard
- Temperaturbereich -10°C bis +60°C
Der Biegeradius
Der Biegeradius ist eine Empfehlung, wie eng Sie den Schlauch im Halbbogen verlegen können ohne dass der Schlauch knickt oder Schaden nimmt. Dieser maximale Richtwert wird durch die Temperatur der Umgebung und des Schlauches selbst beim Verlegen maßgeblich beeinflußt!
- Saug- und Förderschlauch Transparent mit Metallspirale
- Transparente, weiche PVC-Innenschicht
- Stahldraht Spiralbewehrung
- Transparente, weiche PVC-Aussenwand
Anschluss an Dein System
Download
PVC Saug- und Druckschlauch - offene Fragen schnell erklärt
Der Saug- und Druckschlauch kann auf der Saugseite und auf der Druckseite einer Pumpe eingesetzt werden. Saug- und Druckschlauch können nur für niedrige Druckstufen verwendet werden. Die eingegossene Hart-PVC Spirale gibt dem Schlauch die Stabilität und auch die Möglichkeit im angegebenen Biegeradius verlegt zu werden und so kann der Schlauch auf die gesamte Verlegelänge in einem gleichbleibenden Querschnitt ausgelegt werden. Die fehlende Quervernetzung wie z.B. bei einem vernetzten Schlauch (Gartenschlauch) oder einem Gewebeschlauch reduziert die Anwendungsmöglichkeit für geschlossene unter Druck stehende Systeme. Idealerweise wird der Schlauch so eingesetzt, dass der Auslauf geöffnet ist wie z.B. im Pool- und Teichbau oder als reiner Verbindungsschlauch innerhalb eines geschlossenen Systems mit niedrigem Druck (Maschinenkühlsystem, Druckmaschine, Landwirtschaft, kommunale Fahrzeuge).
Verwenden Sie eine Pumpe, welche einen definierten Druck aufbaut sind die Maximalwerte hierzu zu beachten. Der Schlauch kann hier innerhalb der angegebenen Range als Ansaug- oder Druckschlauch innerhalb eines offenen Systems eingesetzt werden.
Verwenden Sie eine Pumpe, welche einen definierten Druck aufbaut sind die Maximalwerte hierzu zu beachten. Der Schlauch kann hier innerhalb der angegebenen Range als Ansaug- oder Druckschlauch innerhalb eines offenen Systems eingesetzt werden.
Der Schlauch kann innerhalb eines Poolkreislaufes ohne Bedenken eingesetzt werden. Er ist Clor-, Ozon- und salzwasserbeständig. In der schwarzen Version ist er nicht durchscheinend und es können sich keine Algen bilden.
Hierfür ist der Innendurchmesser wichtig. Hat Ihr Schlauch einen Innendurchmesser von 32mm, dann kann der Schlauch mit einer Schlauchtülle 32mm verbunden werden. Zur Absicherung verwenden Sie eine Schlauchschelle.
Schlauchtüller gibt es aus Kunststoff als PVC-U Schlauchtülle oder in vielen Variationen aus PP (Polypropylen) Schlauchtüllen aus Kunststoff: PVC-U, PP, POM: Schlauchtüllen aus Kunsstoff
Die Bandbreite von PVC-U Schlauchtüllen reicht von 10mm bis 60mm.
Schlauchtüllen aus Messing: Schlauchtüllen aus Messing
Schlauchtüllen aus Messing mit Aussengewinde bieten wir in einer einmalig weiten Range von 4mm bis 102mm an, so dass hiermit jeder Schlauch angebunden werden kann.
Schlauchtüllen aus Edelstahl AISI316 V4A: Schlauchtüllen aus Edelstahl
Schlauchtüllen aus Edelstahl V4A gibt es von 6mm bis 51mm (2" Schlauch).
Eine Besonderheit ist die Anbindung des Saug- und Druckschlauches mittels Klemmkupplungen für Schlauch.
Professionell und jederzeit trennbar: Klemmkupplungen für Schlauch
Zur Anbindung von Saug- und Druckschlauch mit eingegossener Kunststoffspirale ebenso geeignet ist das Kamlock Hebelarmkupplungssystem, falls die Verbindung immer wieder getrennt werden soll oder muss.
Kamlock Hebelarmkupplung aus PP Polypropylen
Kamlock Hebelarmkupplung aus Edelstahl V4A
Das im deutschsprachigem Raum weit verbreiteste System bei Feuerwehren ist die Storz Kupplung. Deshalb ist das Storz-Kupplungssystem umgangssprachlich auch als Feuerwehrkupplung bekannt. Die Storz-Kupplung wird nicht untereinander verschraubt, sondern die Verbindung erfolgt nach dem Prinzip eines Bajonett-Verschlusses. Dabei greifen die Klauen (fachsprachlich: Knaggen) in entsprechende Konturen der Gegenkupplung ein und werden dort durch eine 120° Drehung der beiden Halbkupplungen verbunden oder wieder gelöst. Der Knaggenabstand bestimmt auch, welche Kupplungen untereinander kombinierbar sind. Hochwertige Aluminiumkupplungen sind geschmiedet und nicht gegossen. Storz Kupplungssystem
Schlauchtüller gibt es aus Kunststoff als PVC-U Schlauchtülle oder in vielen Variationen aus PP (Polypropylen) Schlauchtüllen aus Kunststoff: PVC-U, PP, POM: Schlauchtüllen aus Kunsstoff
Die Bandbreite von PVC-U Schlauchtüllen reicht von 10mm bis 60mm.
Schlauchtüllen aus Messing: Schlauchtüllen aus Messing
Schlauchtüllen aus Messing mit Aussengewinde bieten wir in einer einmalig weiten Range von 4mm bis 102mm an, so dass hiermit jeder Schlauch angebunden werden kann.
Schlauchtüllen aus Edelstahl AISI316 V4A: Schlauchtüllen aus Edelstahl
Schlauchtüllen aus Edelstahl V4A gibt es von 6mm bis 51mm (2" Schlauch).
Eine Besonderheit ist die Anbindung des Saug- und Druckschlauches mittels Klemmkupplungen für Schlauch.
Professionell und jederzeit trennbar: Klemmkupplungen für Schlauch
Zur Anbindung von Saug- und Druckschlauch mit eingegossener Kunststoffspirale ebenso geeignet ist das Kamlock Hebelarmkupplungssystem, falls die Verbindung immer wieder getrennt werden soll oder muss.
Kamlock Hebelarmkupplung aus PP Polypropylen
Kamlock Hebelarmkupplung aus Edelstahl V4A
Das im deutschsprachigem Raum weit verbreiteste System bei Feuerwehren ist die Storz Kupplung. Deshalb ist das Storz-Kupplungssystem umgangssprachlich auch als Feuerwehrkupplung bekannt. Die Storz-Kupplung wird nicht untereinander verschraubt, sondern die Verbindung erfolgt nach dem Prinzip eines Bajonett-Verschlusses. Dabei greifen die Klauen (fachsprachlich: Knaggen) in entsprechende Konturen der Gegenkupplung ein und werden dort durch eine 120° Drehung der beiden Halbkupplungen verbunden oder wieder gelöst. Der Knaggenabstand bestimmt auch, welche Kupplungen untereinander kombinierbar sind. Hochwertige Aluminiumkupplungen sind geschmiedet und nicht gegossen. Storz Kupplungssystem
Der Saug- und Druckschlauch kann z.B. im Teichbereich im Kies vergraben werden, um die Optik Ihrer Anlage nicht zu stören. Für eine tiefere unterirdische Verlegung, z.B. auf Frosttiefe sind Leerrohre zum Schutz vor äußerem Druck zu verwenden. Oberirdisch ist der Schlauch ohne Einschränkung zu verwenden.
