Set flangia e collare in PVC-U, guarnizione e viti in acciaio inox 316

Codice articolo: AF0708
Auswahl Steuerzone / Lieferland
a partire da
28,26 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
A
B
D
Vite
Prezzo
Quantità
Set flangia e collare in PVC-U, guarnizione e viti in acciaio inox 316 50mm
AF0708.V4A.050
50mm
150
48
50
4x M16 x 70
28,26 €*

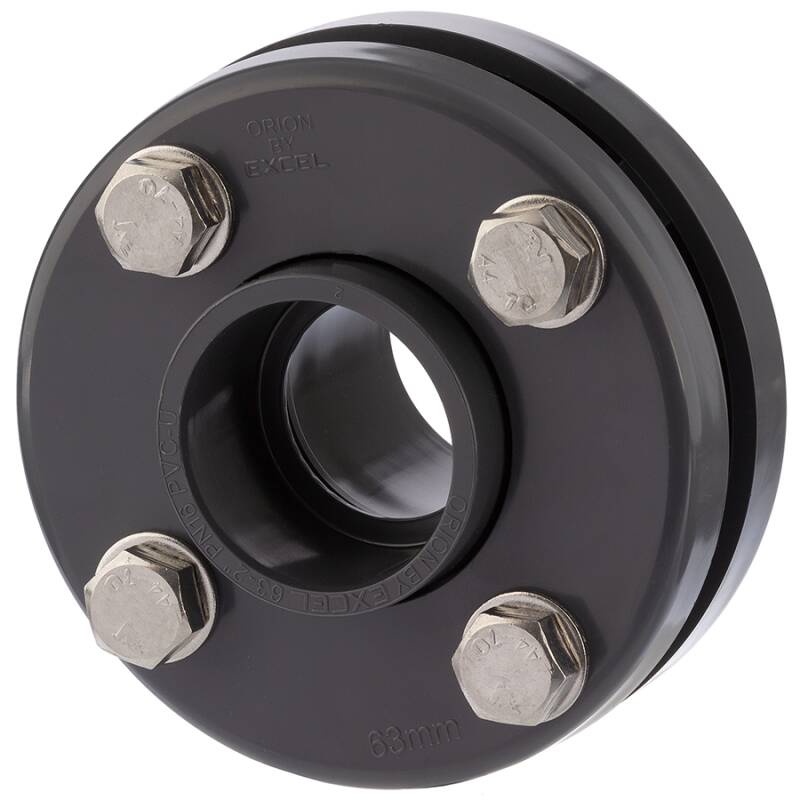

Set flangia e collare in PVC-U, guarnizione e viti in acciaio inox 316 63mm
AF0708.V4A.063
63mm
166
52
63
4x M16 x 70
28,39 €*
pz:
Set flangia e collare in PVC-U, guarnizione e viti in acciaio inox 316 75mm
AF0708.V4A.075
75mm
185
100
75
4x M16 x 70
34,25 €*
pz:
Set flangia e collare in PVC-U, guarnizione e viti in acciaio inox 316 90mm
AF0708.V4A.090
90mm
200
110
90
8x M16 x 70
60,39 €*
pz:

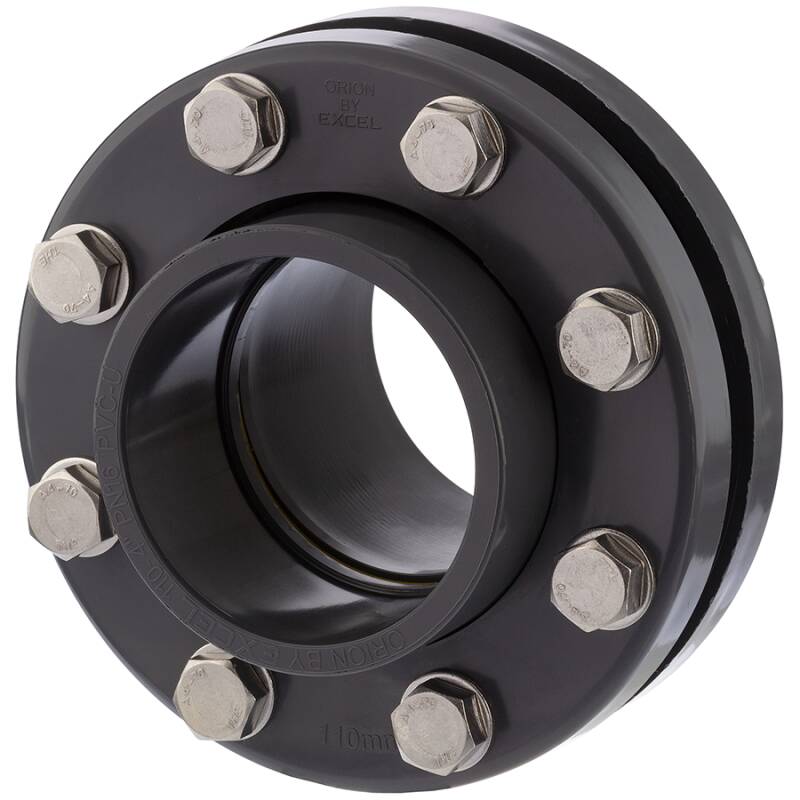

Set flangia e collare in PVC-U, guarnizione e viti in acciaio inox 316 110mm
AF0708.V4A.110
110mm
220
130
110
8x M16 x 80
68,09 €*
Set flangia e collare in PVC-U, guarnizione e viti in acciaio inox 316 125mm
AF0708.V4A.125
125mm
230
155
125
8x M16 x 80
81,02 €*
pz:
Set flangia e collare in PVC-U, guarnizione e viti in acciaio inox 316 160mm
AF0708.V4A.160
160mm
285
186
160
8x M20 x 90
137,81 €*
Set flangia e collare in PVC-U, guarnizione e viti in acciaio inox 316 200mm
AF0708.V4A.200
200mm
340
214
200
8x M20 x 100
174,47 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Flanschsatz incl. Dichtung und Schraubensatz V4A AISI 316 Edelstahl, 2fach Klebemuffe

Anschluss:
Flanschsatz, 2fach Klebemuffe, bestehend aus:
- 1 Bundbuchse
- 1 Aufsteckflansch
- 1 Festflansch mit Bundbuchse
- 1 Dichtung Profi EPDM
- kompletter Schraubensatz V4A AISI 316 70 Edelstahl
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
DOWNLOADRoHS Bestätigung HTC
MEHR LESEN Detailinfo: PVC-U Bundbuchse
MEHR LESEN Detailinfo: PVC-U Aufsteckflansch Losflansch
MEHR LESEN Detailinfo: PVC-U Festflansch mit Bundbuchse
MEHR LESEN Detailinfo: PVC-U Dichtung Profi
DOWNLOAD Montageanleitung für Flanschverbindungen DE + EN
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
