PVC-U Flanschsatz incl. Dichtung und Schrauben V4A Edelstahl Klebemuffe

Artikelnummer: AF0708
Auswahl Steuerzone / Lieferland
ab
28,26 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild

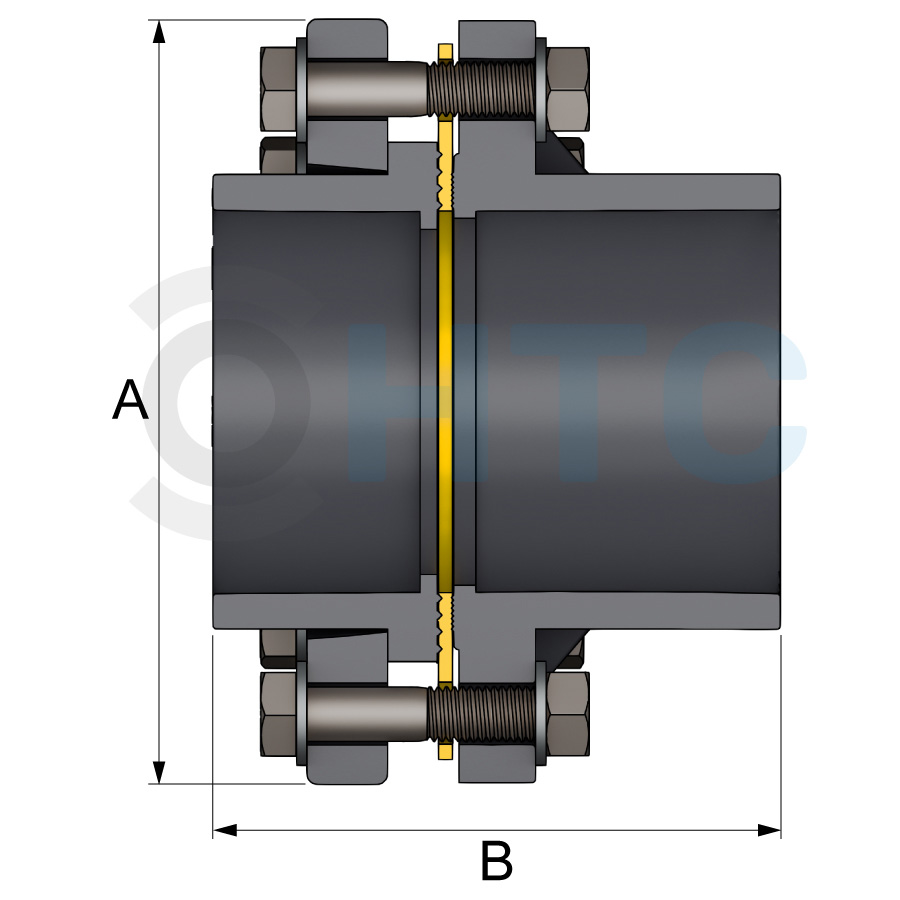

Artikel-Nr.
Variante
A
B
D
Schraube
Preis
Menge
PVC-U Flanschsatz incl. Dichtung und Schrauben V4A Edelstahl Klebemuffe 50mm
AF0708.V4A.050
50mm
150
48
50
4x M16 x 70
28,26 €*
Stk:

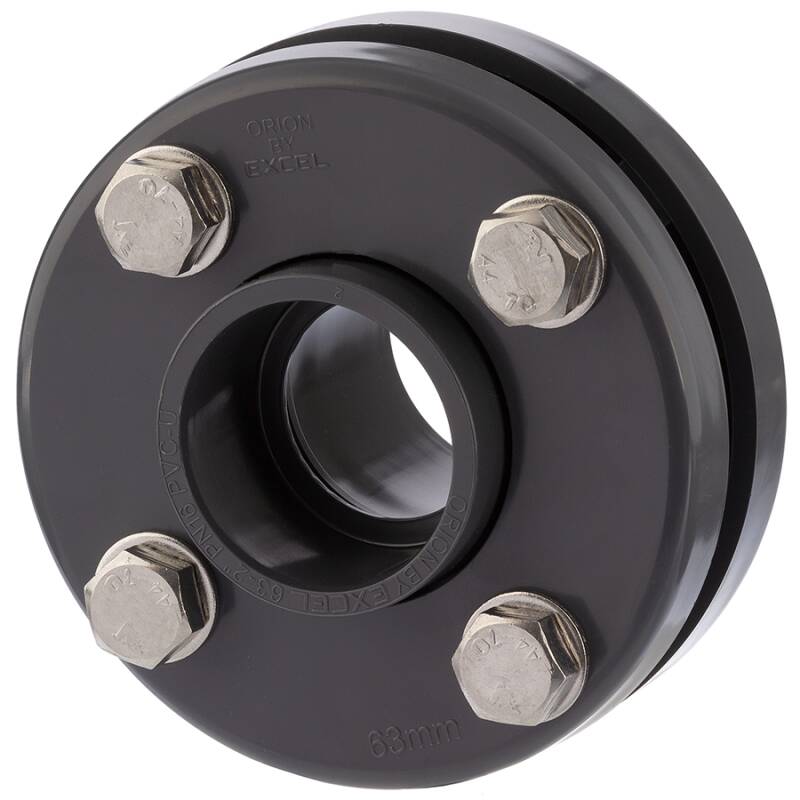

PVC-U Flanschsatz incl. Dichtung und Schrauben V4A Edelstahl Klebemuffe 63mm
AF0708.V4A.063
63mm
166
52
63
4x M16 x 70
28,39 €*
PVC-U Flanschsatz incl. Dichtung und Schrauben V4A Edelstahl Klebemuffe 75mm
AF0708.V4A.075
75mm
185
100
75
4x M16 x 70
34,25 €*
PVC-U Flanschsatz incl. Dichtung und Schrauben V4A Edelstahl Klebemuffe 90mm
AF0708.V4A.090
90mm
200
110
90
8x M16 x 70
60,39 €*
PVC-U Flanschsatz incl. Dichtung und Schrauben V4A Edelstahl Klebemuffe 110mm
AF0708.V4A.110
110mm
220
130
110
8x M16 x 80
68,09 €*
PVC-U Flanschsatz incl. Dichtung und Schrauben V4A Edelstahl Klebemuffe 125mm
AF0708.V4A.125
125mm
230
155
125
8x M16 x 80
81,02 €*
Stk:
PVC-U Flanschsatz incl. Dichtung und Schrauben V4A Edelstahl Klebemuffe 160mm
AF0708.V4A.160
160mm
285
186
160
8x M20 x 90
137,81 €*
PVC-U Flanschsatz incl. Dichtung und Schrauben V4A Edelstahl Klebemuffe 200mm
AF0708.V4A.200
200mm
340
214
200
8x M20 x 100
174,47 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Flanschsatz incl. Dichtung und Schraubensatz V4A AISI 316 Edelstahl, 2fach Klebemuffe

Anschluss:
Flanschsatz, 2fach Klebemuffe, bestehend aus:
- 1 Bundbuchse
- 1 Aufsteckflansch
- 1 Festflansch mit Bundbuchse
- 1 Dichtung Profi EPDM
- kompletter Schraubensatz V4A AISI 316 70 Edelstahl
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
DOWNLOADRoHS Bestätigung HTC
MEHR LESEN Detailinfo: PVC-U Bundbuchse
MEHR LESEN Detailinfo: PVC-U Aufsteckflansch Losflansch
MEHR LESEN Detailinfo: PVC-U Festflansch mit Bundbuchse
MEHR LESEN Detailinfo: PVC-U Dichtung Profi
DOWNLOAD Montageanleitung für Flanschverbindungen
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
