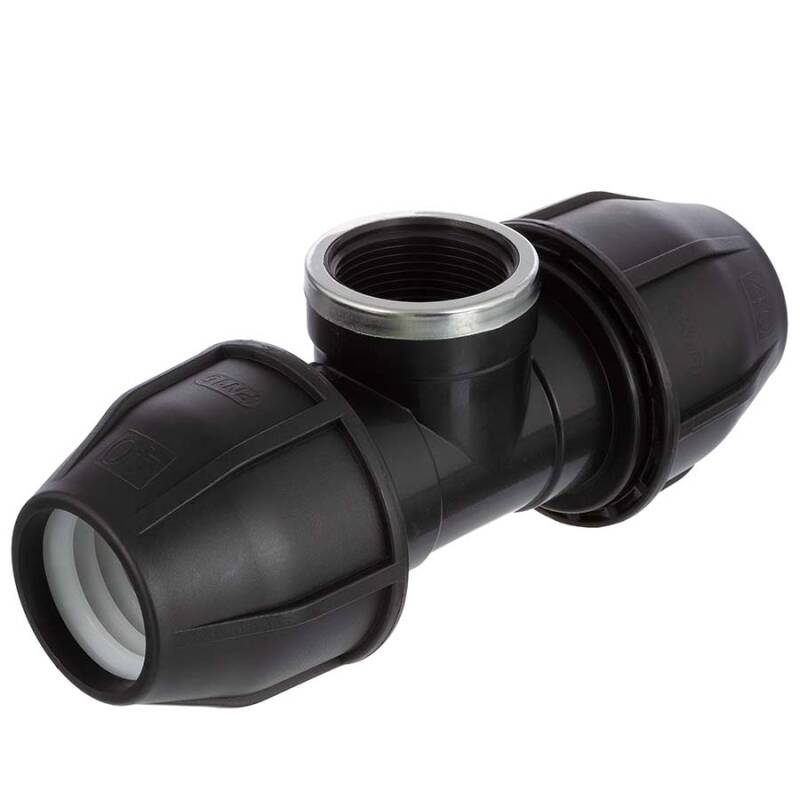

T-Stück 90° Klemme x Innengewinde

Artikelnummer: PZ0504
Auswahl Steuerzone / Lieferland
ab
0,11 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

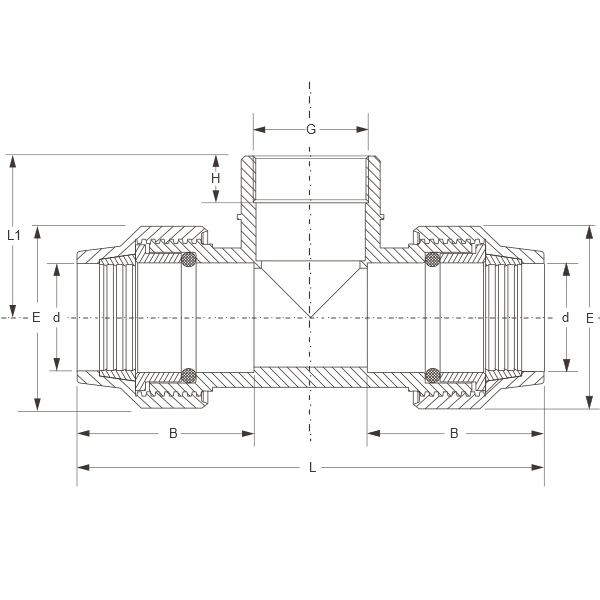

Produktbild
Artikel-Nr.
Variante
B
d
E
g
H
L
L1
Gewicht
Rohr A-ø
Preis
Menge
T-Stück 90° Klemme x Innengewinde 20mm x 1/2"
PZ0504.020.020
20mm x 1/2"
51
20
45
1/2" (20,96mm)
14
134
38
95
20
1,46 €*
Stk.:
T-Stück 90° Klemme x Innengewinde 20mm x 3/4"
PZ0504.020.025
20mm x 3/4"
53
20
46
3/4" (26,44mm)
19
130
42
94
20
1,46 €*
Stk.:

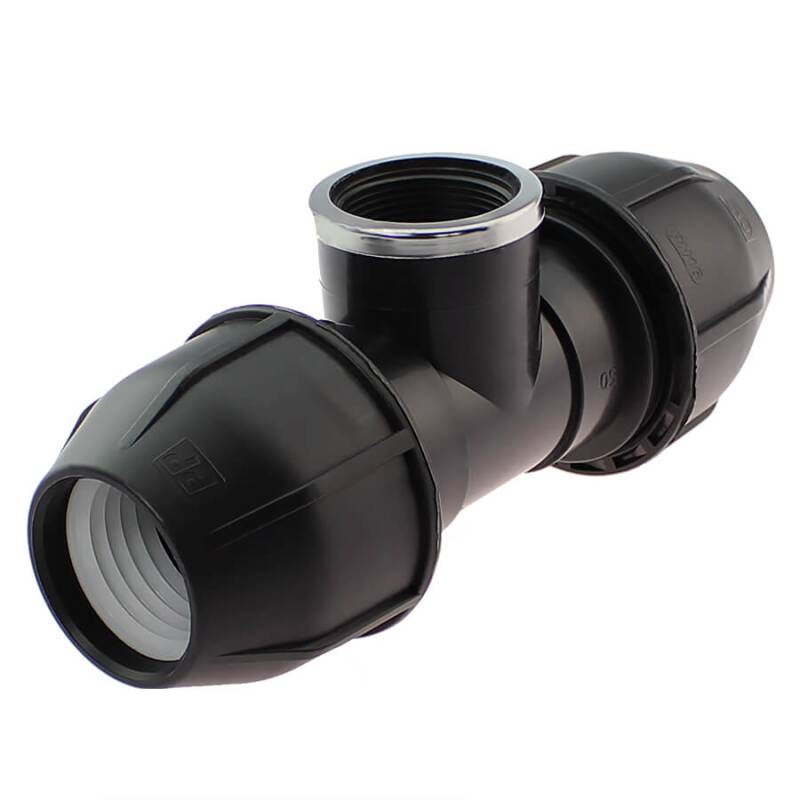

T-Stück 90° Klemme x Innengewinde 25mm x 1/2"
PZ0504.025.020
25mm x 1/2"
55
25
55
1/2" (20,96mm)
14
143
41
130
25
2,06 €*
Stk.:
T-Stück 90° Klemme x Innengewinde 25mm x 3/4"
PZ0504.025.025
25mm x 3/4"
56
25
48,5
3/4" (26,44mm)
18
139
47
126
25
2,12 €*
Stk.:
T-Stück 90° Klemme x Innengewinde 32mm x 3/4"
PZ0504.032.025
32mm x 3/4"
61
32
62
3/4" (26,44mm)
14
157
52
203
32
3,08 €*
Stk.:
T-Stück 90° Klemme x Innengewinde 32mm x 1"
PZ0504.032.032
32mm x 1"
77
32
63
1" (33,25mm)
19
182
59
212
32
3,08 €*
Stk.:
T-Stück 90° Klemme x Innengewinde 40mm x 1 1/4"
PZ0504.040.040
40mm x 1 1/4"
86
40
79
1 1/4" (41,91mm)
15
224
50
344
40
5,07 €*
Stk.:
T-Stück 90° Klemme x Innengewinde 50mm x 1 1/2"
PZ0504.050.050
50mm x 1 1/2"
94
50
94
1 1/2" (47,80mm)
23
249
60
578
50
6,79 €*
Stk.:
T-Stück 90° Klemme x Innengewinde 63mm x 2"
PZ0504.063.063
63mm x 2"
118
63
112
2" (59,61mm)
32
298
60
906
63
10,52 €*
Stk.:
T-Stück 90° Klemme x Innengewinde Ersatzdichtung 20mm
PZ0504.DIC.020
Ersatzdichtung 20mm
---
20
---
---
---
---
---
1
20
0,11 €*
Stk.:
T-Stück 90° Klemme x Innengewinde Ersatzdichtung 25mm
PZ0504.DIC.025
Ersatzdichtung 25mm
---
25
---
---
---
---
---
1
25
0,14 €*
Stk.:
T-Stück 90° Klemme x Innengewinde Ersatzdichtung 32mm
PZ0504.DIC.032
Ersatzdichtung 32mm
---
32
---
---
---
---
---
1
32
0,23 €*
Stk.:
T-Stück 90° Klemme x Innengewinde Ersatzdichtung 40mm
PZ0504.DIC.040
Ersatzdichtung 40mm
---
40
---
---
---
---
---
3
40
0,37 €*
Stk.:
T-Stück 90° Klemme x Innengewinde Ersatzdichtung 50mm
PZ0504.DIC.050
Ersatzdichtung 50mm
---
50
---
---
---
---
---
4
50
0,55 €*
Stk.:
T-Stück 90° Klemme x Innengewinde Ersatzdichtung 63mm
PZ0504.DIC.063
Ersatzdichtung 63mm
---
63
---
---
---
---
---
9
63
0,70 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PP Klemmringverschraubung T-Stück, 2fach Klemme x Innengewinde

PP Klemmringverschraubung für den universellen Einsatz bei Brauchwasser, Trinkwasser im privaten Bereich und Bewässerung

Anschluss:
Klemme x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PP Polypropylen
O-Ring:
PVC
Metallring:
Eisen vernickelt
Farbe:
Schwarz, Überwurfmutter: Schwarz

Bewässerung:

  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge

Besprengung:

  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze

Industrie:

  • Brauchwasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz

Qualität:

  • Wetter, UV- und Ozonbeständig, Innengewinde mit Verstärkungsring (außer separat vermerkt)

Preis/Leistung:

  • unser Produkt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
