Tankdurchführung Schottverschraubung Anschlag x Aussengewinde
2,11 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: PF0822

Artikel-Nr. Variante Preis Menge
PF0822.000.020 1/2" 2,11 €*
PF0822.000.025 3/4" 2,44 €*
PF0822.000.032 1" 2,77 €*
PF0822.000.040 1 1/4" 3,30 €*
PF0822.000.050 1 1/2" 4,69 €*
PF0822.000.063 2" 5,24 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

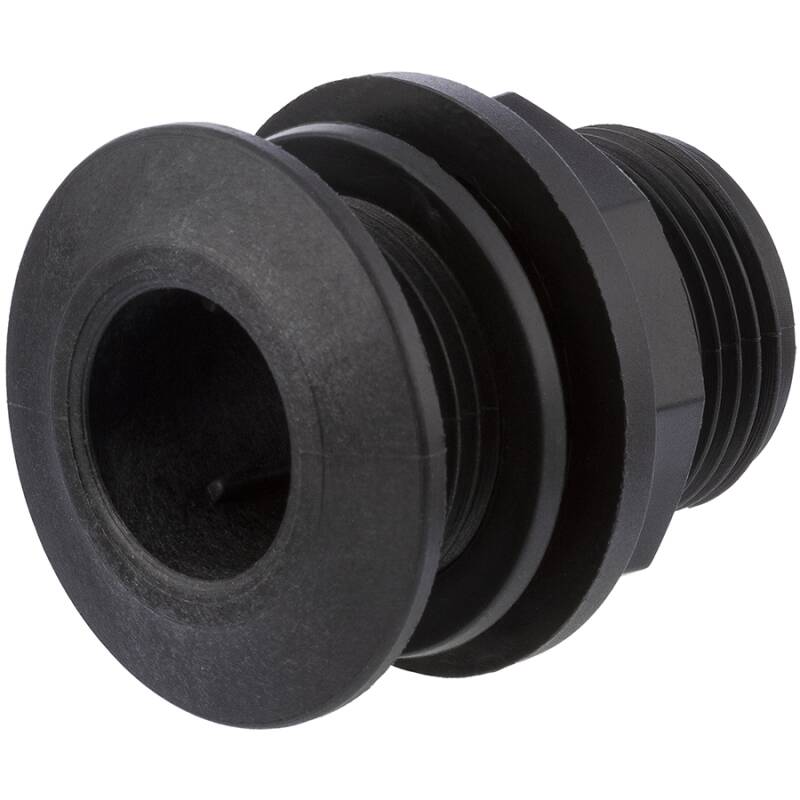

PP Tankdurchführung Tankconnector Schottverschraubung - Anschlag x Aussengewinde

techn. Zeichnung: einseitig Endanschlag (links) - Überwurfmutter frei drehend (rechts)

Anschluss:
Anschlag x Aussengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Material:
PP Polypropylen glasfaserverstärkt
Dichtung:
EPDM (lebensmittelecht)
Temperatur:
0°C bis 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C
Farbe:
Schwarz ähnl. RAL 9011
  • absolut ungiftig, geruchs- und geschmackslos
  • geeignet für den Transport von Trinkwasser, Wein, Getränke und andere nährenden Flüssigkeiten
  • beständig gegenüber anorganischen Salzen in wässrigen Lösungen, schwach organischen Säuren und Laugen, Alkohol und teilweise Ölen
  • sehr gute mechanische Eigenschaften gegenüber Waschchemikalien o.ä
  • schützt als elektrisch isolierendes Material gegen elektrochemische Korrosion und Perforation, welche durch Streuströme verursacht wird
  • Wetter-, Ozon und UV-beständig
DOWNLOAD Polypropylen PP Temperatur-/ Druckdiagramm
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD RoSH Konformitätserklärung - Bucchi s.R.l.
Medien

PF0822.000.020

1/2" .STEP-File

 PF0822.000.020

PF0822.000.025

3/4" .STEP-File

 PF0822.000.025

PF0822.000.032

1" .STEP-File

 PF0822.000.032

PF0822.000.040

1 1/4" .STEP-File

 PF0822.000.040

PF0822.000.050

1 1/2" .STEP-File

 PF0822.000.050

PF0822.000.063

2" .STEP-File

 PF0822.000.063
