Beschreibung

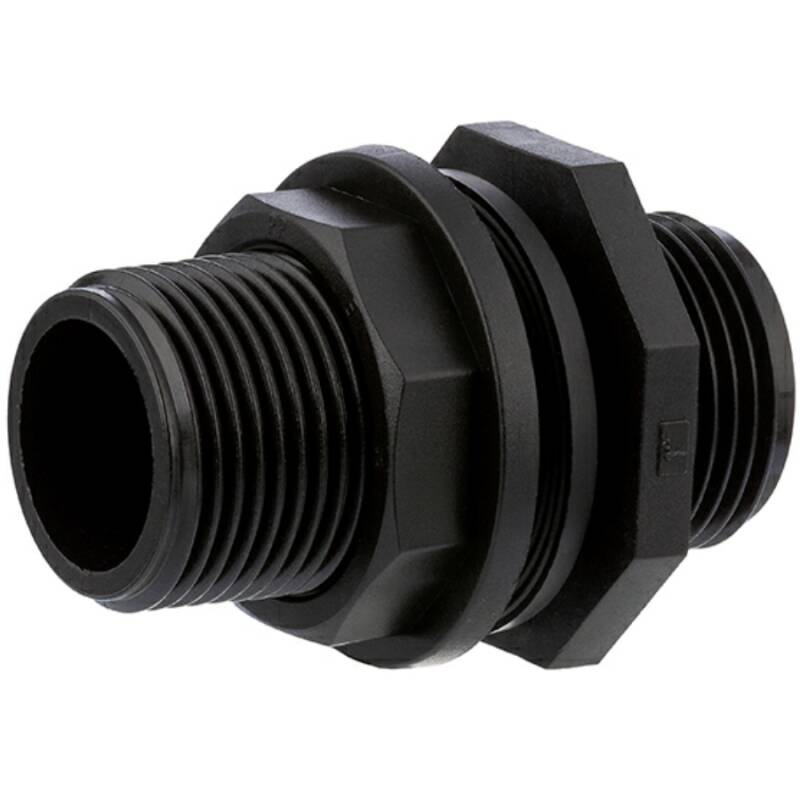

PP Tankdurchführung Tankconnector - Anschlag x Aussengewinde
techn. Zeichnung: einseitig feststehende Achtkantmutter (rechts) - Überwurfmutter frei drehend (links)
Anschluss:
2fach Aussengewinde, einseitig festehende Achtkantmutter
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Material:
PP Polypropylen faserverstärkt
Dichtung:
EPDM (lebensmittelecht)
Temperatur:
0°C bis 80°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Farbe:
Schwarz
- absolut ungiftig, geruchs- und geschmackslos
- geeignet für den Transport von Trinkwasser, Wein, Getränke und andere nährenden Flüssigkeiten
- beständig gegenüber anorganischen Salzen in wässrigen Lösungen, schwach organischen Säuren und Laugen, Alkohol und teilweise Ölen
- sehr gute mechanische Eigenschaften gegenüber Waschchemikalien o.ä
- schützt als elektrisch isolierendes Material gegen elektrochemische Korrosion und Perforation, welche durch Streuströme verursacht wird
- Wetter-, Ozon und UV-beständig
Die optimale Lochbohrung
- "mind. Bohrung" zeigt Ihnen die minimalste (optimale) Lochausschnittsgröße an.
- Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich der Silikonfilm mit einem Messer leicht vom Behälter trennen.
- Die PVC Tankdurchführung Tank Connector mit beidseitiger Klebemuffe kann an der Wand und auch als Bodenablauf genutzt werden.
| Gewinde | mind. Bohrung |
| 1/2" | 21,0mm |
| 3/4" | 26,5mm |
| 1" | 33,5mm |
| 1 1/4" | 42,0mm |
| 1 1/2" | 48,0mm |
| 2" | 60,0mm |
Verarbeitungstipp: Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä. und setzen Sie die Tankdurchführung in ein Silikonbett. Dadurch erhalten Sie eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich das Silikon mit einem Messer leicht vom Behälter trennen. Die Tankdurchführung ist ideal für die Verwendung bei Aquarien, Pool, Teich, Zisternen und Wassertanks. Eine Anbindung an einer planen Fläche ist ideal. Möchten Sie die Tankdurchführung an gewölbten Flächen wie z.B. Fässern oder Regentonnen anbringen, so überprüfen Sie vor Kauf die Biegung der Tonnenwölbung und die Wandungsstärke. Ist diese zu dick oder zu starr und es erscheint nicht möglich im Bereich der Tankdurchführung durch Andrehen der Kontermutter eine plane Fläche zu erzielen, so ist für solche Fälle eine PP-Tankdurchführung nicht zu empfehlen.
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD
Polypropylen PP Temperatur-/ Druckdiagramm
DOWNLOAD
die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD
chemische Beständigkeit von Kunststoffen
