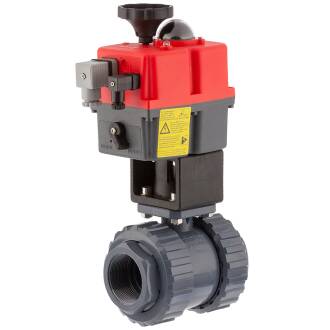

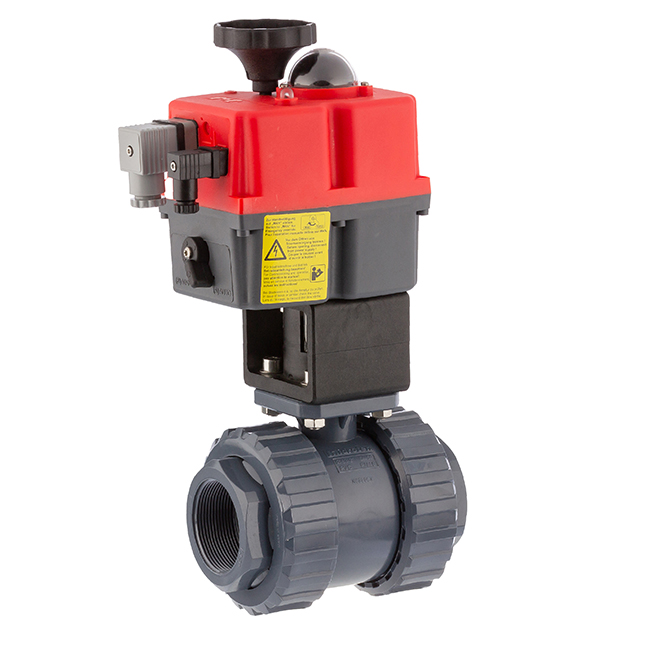

Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico normalmente chiuso - filetto femmina
756,89 €

Codice articolo: AK0513

Foto prodotto Cod. Art. Versione Prezzo Quantità
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico normalmente chiuso - filetto femmina 1/2", 24-240 AC/DC AK0513.BNC.020 1/2" Batterie Pack 756,89 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico normalmente chiuso - filetto femmina 3/4", 24-240 AC/DC AK0513.BNC.025 3/4" Batterie Pack 758,87 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico normalmente chiuso - filetto femmina 1", 24-240 AC/DC AK0513.BNC.032 1" Batterie Pack 763,67 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico normalmente chiuso - filetto femmina 1 1/4", 24-240 AC/DC AK0513.BNC.040 1 1/4" Batterie Pack 766,94 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico normalmente chiuso - filetto femmina 1 1/2", 24-240 AC/DC AK0513.BNC.050 1 1/2" Batterie Pack 769,61 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico normalmente chiuso - filetto femmina 2", 24-240 AC/DC AK0513.BNC.063 2" Batterie Pack 790,92 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico normalmente chiuso - filetto femmina 2 1/2", 24-240 AC/DC AK0513.BNC.075 2 1/2" Batterie Pack 963,01 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico normalmente chiuso - filetto femmina 3", 24-240 AC/DC AK0513.BNC.090 3" Batterie Pack 1.163,55 €*

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

PVC-U Kugelhahn mit elektrischem Stellantrieb, 2fach Innengewinde

Stellantrieb incl. integrierten BatteriePack, welcher den Kugelhahn bei Stromunterbrechung schließt - stromlos geschlossen

Anschluss:
2fach Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
EPDM
Kugeldichtung:
Teflon (PTFE)
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

orange dot Technische Information

Der Kugelhahn:


  • bi-directional geformter Handgriff
  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM
  • Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser bis 63mm
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser ab 75mm
  • zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
  • sicheres Handling durch griffsichere Überwurfmutter
  • Ersatzteilversorgung

Der Stellantrieb:


  • J+J Multi-Voltage S20, S35 oder S55
  • inkl. BatteriePack - stromlos geschlossen
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • 2Wege-Hilfsschalter
  • Optische Stellungsanzeige
  • Welle Polyamid nichtrostend
  • Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
  • elektronischer Drehmomentlimiter
  • Gehäuse aus Polyamid, IP-65

orange dot Hinweise, Montage Instruktion

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Hiweis: Der Adapter für die Stellantriebmontage Dimension 20mm - 50mm ist abweichend zur Bilddarstellung.
Montage Instruktion:
Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
