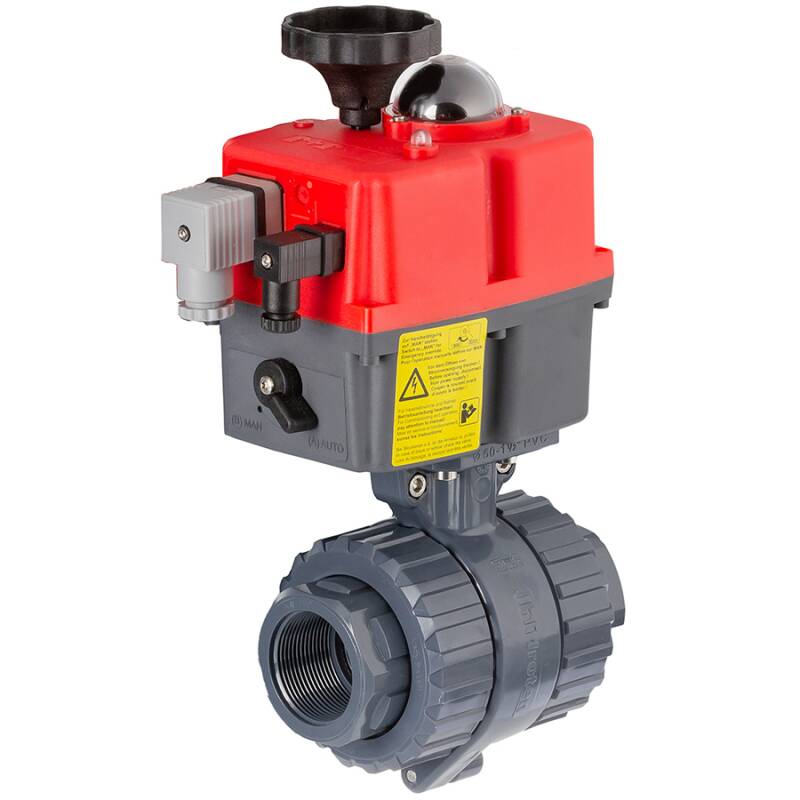

PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb stromlos geschlossen - 2fach Innengewinde

756,89 €

inkl. 19% USt., versandfreie Lieferung

Artikelnummer: AK0513

Gewindekennung Zoll

3D Ansicht

Produktbild	Artikel-Nr.	Variante	A	B	C	D	E	Stellantrieb Typ	Spannung	Preis	Menge
	AK0513.BNC.020	1/2" Batterie Pack	86	55	227	1/2" (20,96mm)	177	JJ S20 BNC, 20 Nm	24 - 240 AC/DC	756,89 €^*	Stk.:
	AK0513.BNC.025	3/4" Batterie Pack	94	62	232	3/4" (26,44mm)	177	JJ S20 BNC, 20 Nm	24 - 240 AC/DC	758,87 €^*	Stk.:
	AK0513.BNC.032	1" Batterie Pack	122	72	243	1" (33,25mm)	177	JJ S20 BNC, 20 Nm	24 - 240 AC/DC	763,67 €^*	Stk.:
	AK0513.BNC.040	1 1/4" Batterie Pack	131	103	265	1 1/4" (41,91mm)	177	JJ S20 BNC, 20 Nm	24 - 240 AC/DC	766,94 €^*	Stk.:
	AK0513.BNC.050	1 1/2" Batterie Pack	150	103	282	1 1/2" (47,81mm)	177	JJ S20 BNC, 20 Nm	24 - 240 AC/DC	769,61 €^*	Stk.:
	AK0513.BNC.063	2" Batterie Pack	177	120	390	2" (59,61mm)	177	JJ S20 BNC, 20 Nm	24 - 240 AC/DC	790,92 €^*	Stk.:
	AK0513.BNC.075	2 1/2" Batterie Pack	216	150	401	2 1/2" (75,18mm)	177	JJ S35 BNC, 35 Nm	24 - 240 AC/DC	963,01 €^*
	AK0513.BNC.090	3" Batterie Pack	257	181	450	3" (87,88mm)	177	JJ S55 BNC, 55 Nm	24 - 240 AC/DC	1.163,55 €^*	Stk.:

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

E-Mail

Ich möchte bei Verfügbarkeit des Artikels per E-Mail benachrichtigt werden.
Sie erhalten nach Eintreffen des Artikels eine automatische Nachricht, dass der Artikel wieder verfügbar ist. Ein Liefertermin im Vorfeld kann leider nicht genannt werden.

Ich habe die Datenschutzerklärung zur Kenntnis genommen. Ich stimme zu, dass meine Angaben und Daten zur Beantwortung meiner Anfrage elektronisch erhoben und gespeichert werden. Hinweis: Sie können Ihre Einwilligung jederzeit für die Zukunft per E-Mail an info@ht-connect.de widerrufen.

Artikeldetails

Beschreibung

PVC-U Kugelhahn mit elektrischem Stellantrieb, 2fach Innengewinde

Stellantrieb incl. integrierten BatteriePack, welcher den Kugelhahn bei Stromunterbrechung schließt - stromlos geschlossen

Anschluss:

2fach Innengewinde

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck ():

max. 10 bar bei 20°C Medium Wasser

Material:

PVC-U

O-Ringe:

EPDM

Kugeldichtung:

Teflon (PTFE)

Zertifikat:

WRAS Zertifikat (Trinkwasser)

Farbe:

Grau, Griff Orange

Einsatzbereich:

Zertifikat:

WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

Technische Information

Der Kugelhahn:

bi-directional geformter Handgriff
Kugel und Zapfenloch poliert
justierbarer Sicherheitsblock
industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
O-Ringe EPDM
Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser bis 63mm
Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser ab 75mm
zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
sicheres Handling durch griffsichere Überwurfmutter
Ersatzteilversorgung

Der Stellantrieb:

J+J Multi-Voltage S20, S35 oder S55
inkl. BatteriePack - stromlos geschlossen
Multiflange Interface ISO 5211
Nothandbetätigung
2Wege-Hilfsschalter
Optische Stellungsanzeige
Welle Polyamid nichtrostend
Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
elektronischer Drehmomentlimiter
Gehäuse aus Polyamid, IP-65

Hinweise, Montage Instruktion

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

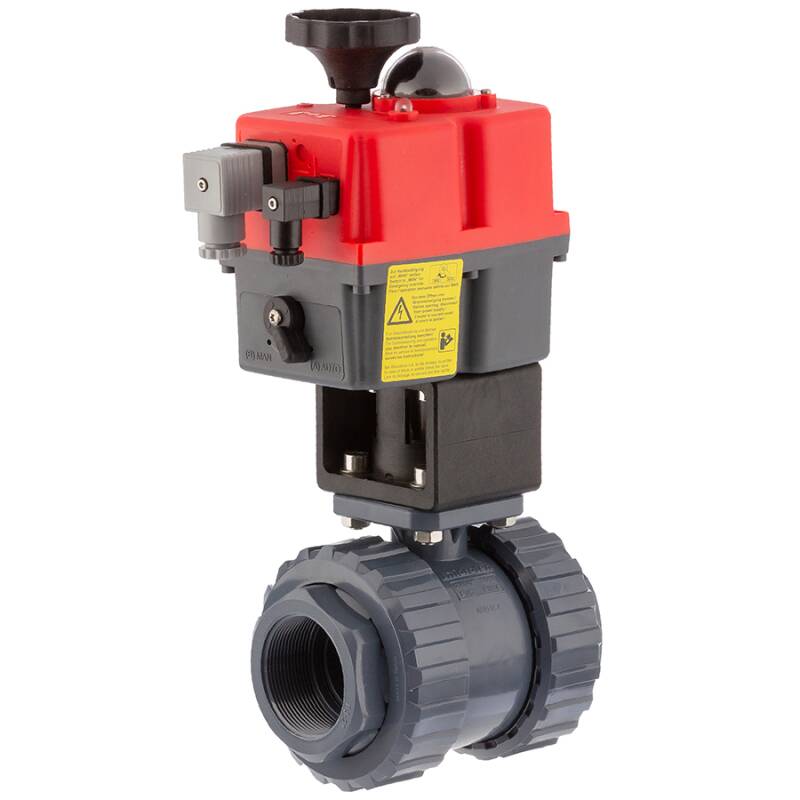

Hiweis: Der Adapter für die Stellantriebmontage Dimension 20mm - 50mm ist abweichend zur Bilddarstellung.

Montage Instruktion:
Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
