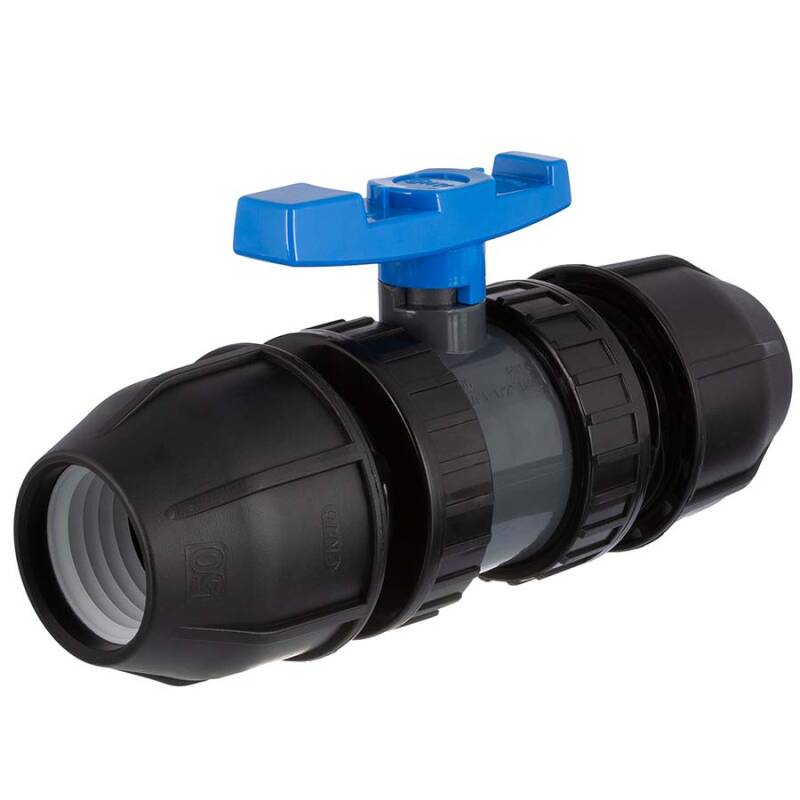

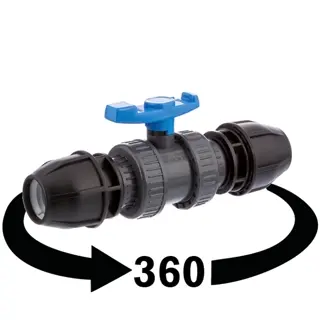

Valvola a sfera a 2 vie in PVC-U e HDPE con raccordo a compressione in PP
6,94 €

compr. 19% IVA, più Spedizione

Codice articolo: AK0915

Cod. Art. Versione Prezzo Quantità
AK0915.000.020 2fach 20mm 6,94 €*
AK0915.000.025 2fach 25mm 9,75 €*
AK0915.000.032 2fach 32mm 12,41 €*
AK0915.000.040 2fach 40mm 18,93 €*
AK0915.000.050 2fach 50mm 20,25 €*
AK0915.000.063 2fach 63mm 32,37 €*

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

PVC-U Kugelhahn 2fach Überwurfmutter, 2fach PP-Klemme für PE-Rohr

Anschluss:
2fach Überwurf, 2fach PP-Klemme für PE-Rohr
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U, Klemme PP (Polypropylen)
Farbe:
Grau, Griff Blau, PP Klemme Schwarz
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Pikto
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
HTC AK0903 Kugelhahn Explosionsbild

PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock)


 Nummer  Bezeichnung  Material
 1  Körper  PVC-U
 2  Kugel  PVC-U
 3  Kugeldichtung  HDPE
 4  O-Ring  EPDM
 5  Kugelhalterung  PVC-U
 6  O-Ring  EPDM
 7  Einlegemuffe  PVC-U
 8  Überwurfmutter  PVC-U

orange dot Justierbarer Sicherheitsblock

AK0903 Justierbarer Sicherheitsblock

  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70
    shore
    Die SHORE-Härte, benannt nach Albert Ferdinand Shore, ist eine Kennzahl, die vorwiegend für Elastomere und gummielastische Polymere eingesetzt wird. Sie steht in direkter Beziehung zur Eindringtiefe und ist somit ein Maß für die Werkstoffhärte.
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

orange dot Ersatzteile Kugelhahn HTC Serie AK0915

orange dot Download

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

orange dot Unsere Empfehlung


Spannriemen
Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.
Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.
Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.
Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
Verwenden Sie bitte keine Rohrzangen oder anderes Brachialwerkzeug - fester als fest führt nie zum Erfolg, da die Abdichtung rein über den innenliegenden Dichtungsring erfolgt!
