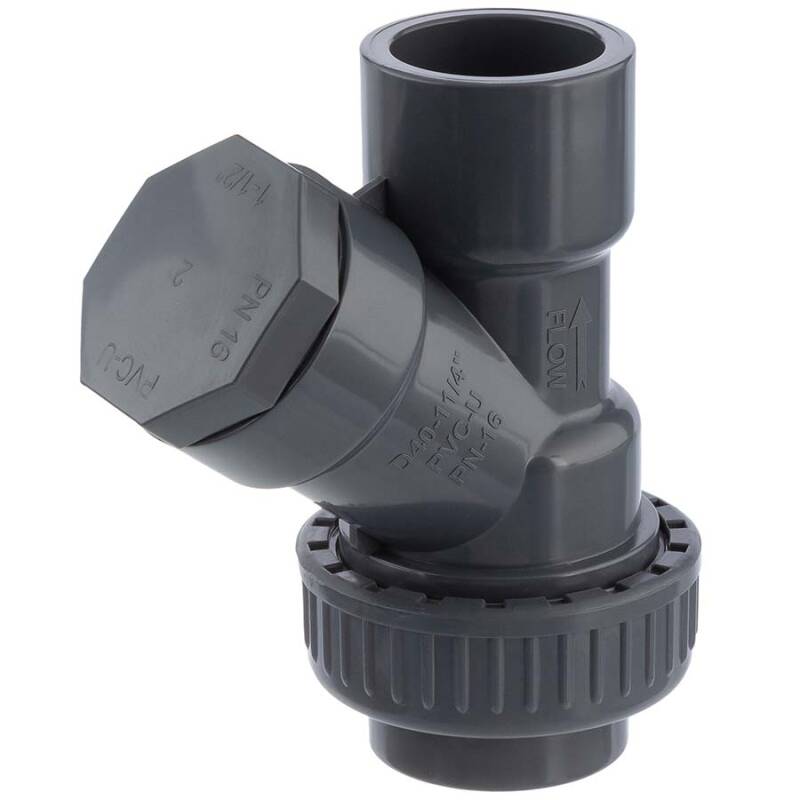

Valvola di non ritorno inclinata in PVC-U

Codice articolo: AK0880
Auswahl Steuerzone / Lieferland
a partire da
7,44 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
UNE-EN-12050-4 Certifikation für die Verwendung mit Abwässern mit oder ohne Fäkalien.

Wichtiger Hinweis

Einbaulage ausschließlich senkrecht (stehend) wie abgebildet!
  • disponibilità immediata
Varianti

Cod. Art.
Versione
A
B
C
D
DN
L
PN
Prezzo
Quantità
AK0880.000.020
20mm
78
49
34
20
15
85
10
7,44 €*
pz.:
AK0880.000.025
25mm
92
57
41
25
20
94
10
10,47 €*
pz.:
AK0880.000.032
32mm
104
67
59
32
25
112
10
13,58 €*
pz.:
AK0880.000.040
40mm
127
81
61
40
32
144
10
20,58 €*
pz.:
AK0880.000.050
50mm
158
99
71
50
40
158
10
32,77 €*
pz.:
AK0880.000.063
63mm
181
112
90
63
50
190
10
53,13 €*
pz.:
AK0880.000.075
75mm
238
154
114
75
65
270
10
149,05 €*
AK0880.000.090
90mm
286
178
137
90
80
324
10
213,68 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Schrägsitz Rückschlagventil, 2fach Klebemuffe

Das Schrägsitz Rückschlagventil funktioniert nach dem Schwerkraftsystem und kann nur stehend verbaut werden. Der ankommende Volumenstrom drückt die innenliegende Verschlusskugel nach oben und damit geführt zur Seite in den Abzweigkanal. Somit liegt im Durchflusskanal kein Widerstand an, der komplette Volumenstrom wird nicht gebremst. Ebenso ist das Schrägsitz-Rückschlagventil ideal für den Einbau in Hebeanlagen geeignet, da durch den freien Durchflusskanal Abwässern mit oder ohne Fäkalien transportiert werden können. Nach Pumpen- oder Durchflusstop fällt die Kugel nach unten in die Ausgangsstellung zurück und schließt das Ventil ab, so dass kein Rückfluss möglich ist.
Der Abzweigkanal verfügt über eine Revisionsöffnung, durch die eventuelle Inspektions- oder Reinigungsarbeiten durchgeführt werden können.

Anschluss:
1fach Überwurfmutter, 2fach Klebemuffe
Dichtung:
EPDM Tellerdichtung 20mm - 40mm und 75mm - 90mm
Version HTC: EPDM O-Ring im PVC-U Dichtblock 50mm - 63mm
Dichtung Wartungsöffnung:
EPDM O-Ring
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Besonderheit:
für die Verwendung von Abwasser mit oder ohne Fäkalien
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.

orange dot PVC-U Schrägsitz-Rückschlagventil Klebemuffe 50mm und 63mm

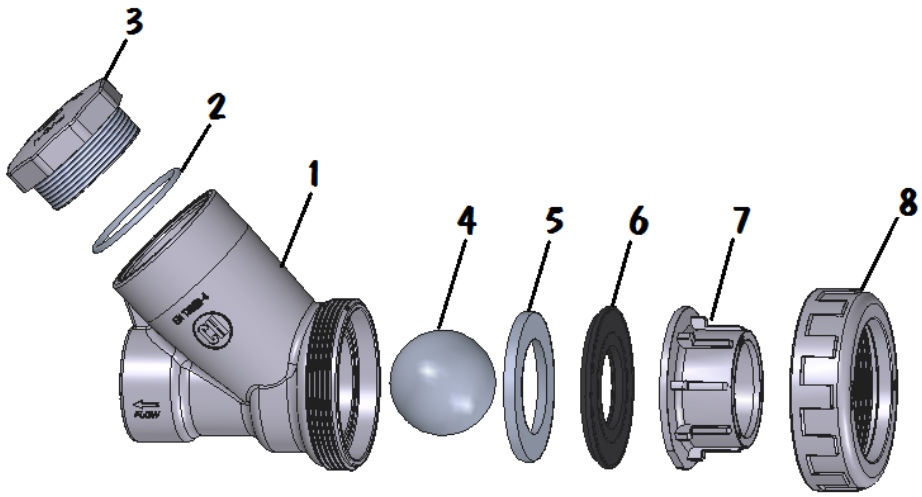

PP Klemmverschraubung Explosionsbild

Aufbau Schrägsitz-Rückschlagventil


 Nummer  Teil  Material
 1  Verschlusskappe  PVC-U
 2  O-Ring  EPDM
 3  Körper  PVC-U
 4  Kugel  PVC-U
 5  O-Ring  EPDM
 6  Dichtblock  PVC-U
 7  O-Ring  EPDM
 8  O-Ring  EPDM
 9  EInlegemuffe  PVC-U
 10  Überwurfmutter  PVC-U

Schrägsitz-Rückschlagventil - ausschließlich stehend verbaubar.

Die Kugel ist mit Silikonöl beschichtet. Dies unterstützt beim Zurückfallen der Kugel auf den O-Dichtring die zuverlässige Abdichtung.

DOWNLOADRoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG
DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
