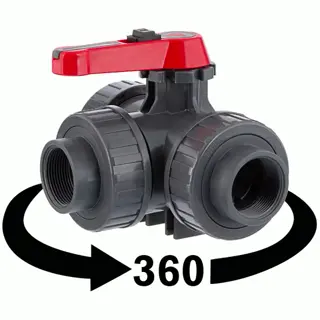

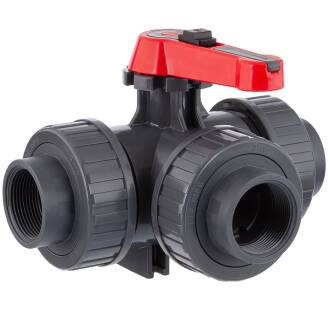

HTC© PVC-U 3Wege Kugelhahn Industrie L-Bohrung 3fach Innengewinde

Artikelnummer: AK1162
Auswahl Steuerzone / Lieferland
Ausführung hier auswählen
L-Bohrung
ab
79,14 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(15) { ["dimension_0340_h"]=> string(0) "" ["dimension_0400_l"]=> string(0) "" ["dimension_0060_b"]=> string(0) "" ["tabellen_ansicht"]=> string(1) "1" ["dimension_0220_dn"]=> string(0) "" ["meta keywords"]=> string(21) "PVC-U_3Wege_Kugelhahn" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AK1162_Zeichnung.jpg" ["dimension_0420_l1"]=> string(0) "" ["dimension_0010_variante"]=> string(0) "" ["alternatives_icon"]=> string(45) "bilder/artikelicons/L-Bohrung-Artikelicon.png" ["bohrung_logo"]=> string(25) "L-Bohrung-Artikelicon.png" ["hat_3d_bilder"]=> string(1) "1" ["dimension_0288_g"]=> string(8) "" ["dimension_0300_g1"]=> string(0) "" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar

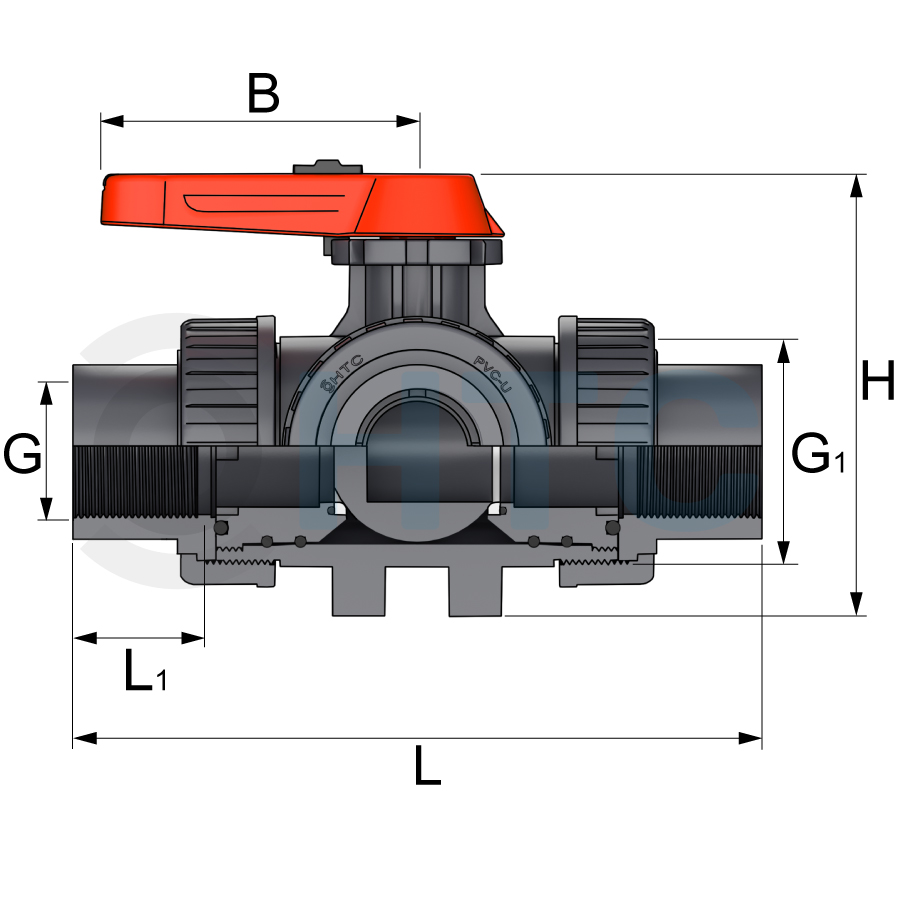

   Varianten

Artikel-Nr.
Variante
B
DN
G
G1
H
L
L1
Preis
Menge
AK1162.000.040
1 1/4"
113
40
1 1/4" (41,91mm)
2 3/4" (81,5mm)
160
223
20
79,14 €*
Stk:
AK1162.000.050
1 1/2"
113
40
1 1/2" (47,81mm)
2 3/4" (81,5mm)
160
222
22
93,37 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

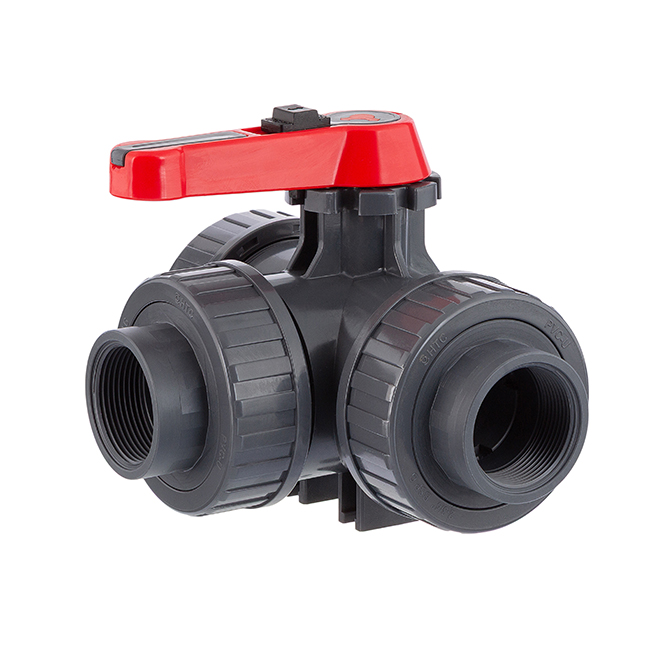

HTC© 3Wege Kugelhahn L-Bohrung Industrie, 3fach Innengewinde

   Das Feature der Oberklasse: der einstellbare Sicherheitsblock. Der Druck der Einlegemuffen, welcher durch das Festziehen der Überwurfmutter nach innen weitergegeben wird, gelangt nicht an die Kugel, da an allen drei Seiten der Sicherheitsblock durch Gewinde fixiert und einstellbar ist.

   Ein weiteres herausstechendes Feature ist der arretierbare Regulierhebel.


Anschluss:
3fach Innengewinde
Kugel:
L-Bohrung
Besonderheit:
einstellbarer Sicherheitsblock, Griffhebel arretierbar
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. PN 16 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
EPDM
Kugeldichtung:
PTFE (Teflon)
Farbe:
Grau, Griff: Rot mit grauem Inlet



Die L-Bohrung

HTC 3-Wege Kugelhahn Industrie L-Bohrung


Druckverlust

HTC 3-Wege Kugelhahn Industrie L-Bohrung Druckverlust


Die verschraubbare Kugelhalterung (Sicherheitsblock)

HTC 3-Wege Kugelhahn Industrie T-Bohrung Druckverlust


Ersatzteile Kugelhahn HTC© Serie AK1160

Ersatzteil Überwurfmutter 50mm - 1 1/2

Ersatzteile
50mm - 1 1/2"

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
