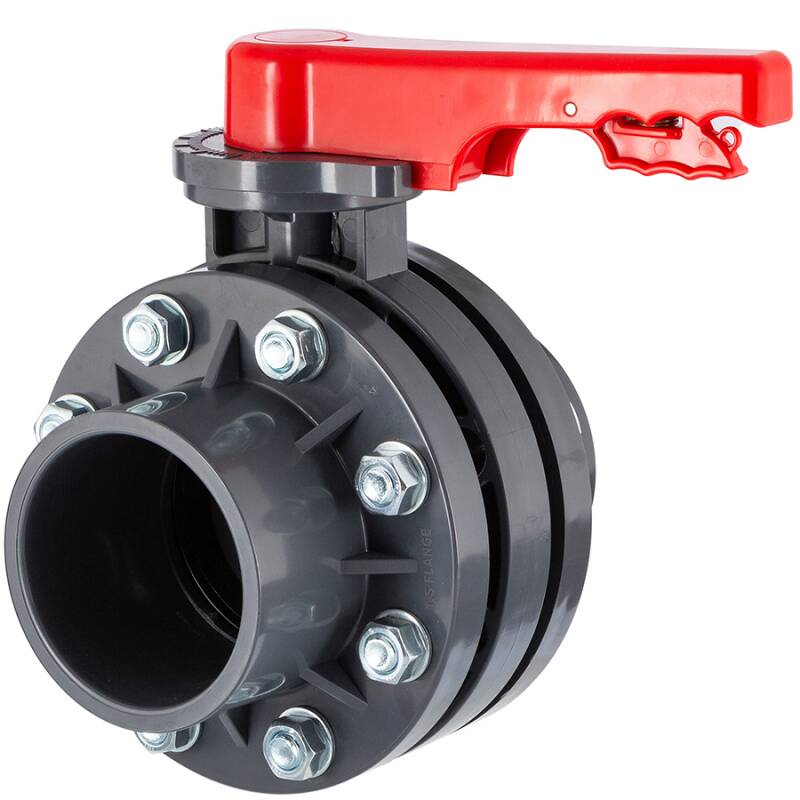

PVC-U Absperrklappe incl. Flanschsatz Festflansch verz. Schrauben

Artikelnummer: AK0002

60,54 €

inkl. 16% USt., zzgl. Versand

Produktbild ArtikelNr. Variante Preis Menge
PVC-U Absperrklappe incl. Flanschsatz Festflansch verz. Schrauben 63mm - 2" AK0002.000.063 63mm 60,54 €*

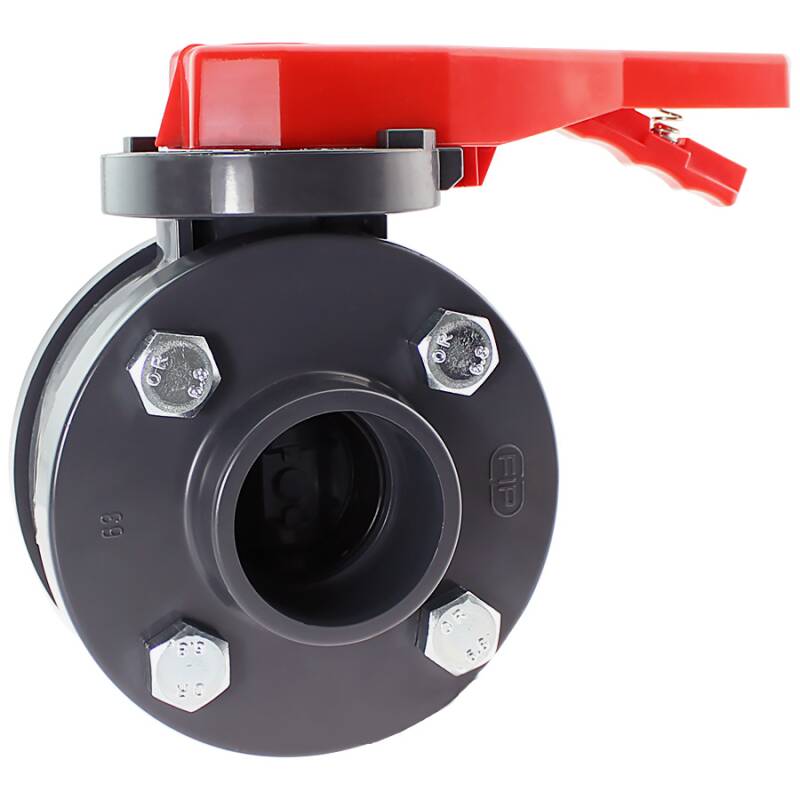

PVC-U Absperrklappe incl. Flanschsatz Festflansch verz. Schrauben 75mm - 2 1/2" AA552 75mm 101,02 €*
PVC-U Absperrklappe incl. Flanschsatz Festflansch verz. Schrauben 90mm - 3" AA553 90mm 106,06 €*
PVC-U Absperrklappe incl. Flanschsatz Festflansch verz. Schrauben 110mm - 4" AK0002.000.110 110mm 115,55 €*

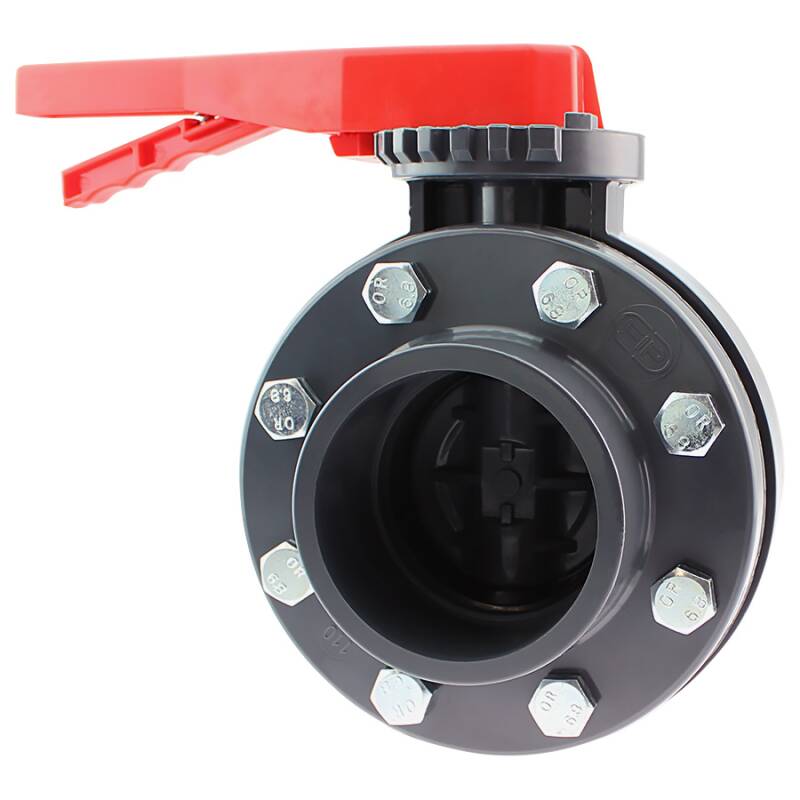

PVC-U Absperrklappe incl. Flanschsatz Festflansch verz. Schrauben 160mm - 6" AA556 160mm 181,81 €*
PVC-U Absperrklappe incl. Flanschsatz Festflansch verz. Schrauben 200mm - 8" AA557 200mm 279,39 €*
PVC-U Absperrklappe incl. Flanschsatz Festflansch verz. Schrauben 250mm - 10" A-992-001 250mm - 10" 613,66 €*

inkl. 16% USt., zzgl. Versand

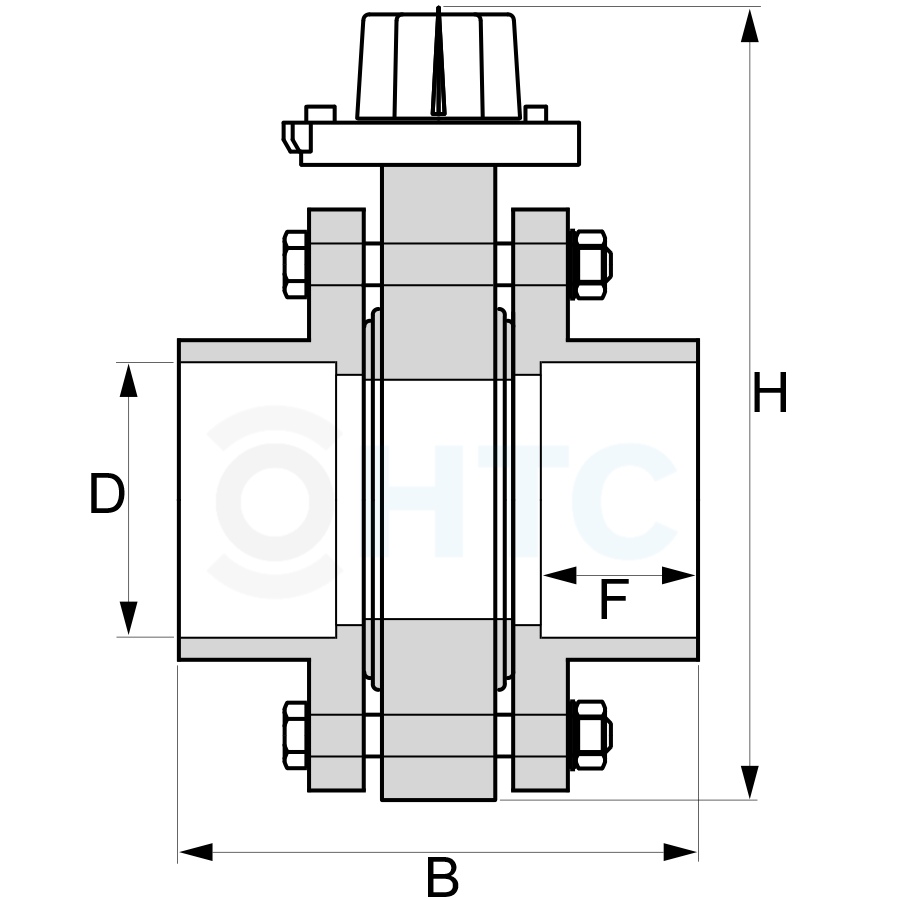

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Absperrklappe mit Flanschsatz Festflansch

Anschluss:
beidseitig Festflansch Klebemuffe
Schrauben:
bis 75mm 4 Schrauben, ab 90mm 8 Schrauben
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C, ab 160mm max. 6 bar
Material:
PVC-U
Farbe:
Grau
Lieferung:
  • PVC-U Absperrklappe
  • 2fach Festflansch
  • Schraubensätze verzinkt 4fach oder 8fach je nach Variante
  • PVC-U Klappenteller
  • Achse Stahl verzinkt
  • PP Handhebel mit Arretiermechanismus
  • O-Ringe/Dichtung EPDM 70
    shore
    Die SHORE-Härte, benannt nach Albert Ferdinand Shore, ist eine Kennzahl, die vorwiegend für Elastomere und gummielastische Polymere eingesetzt wird. Sie steht in direkter Beziehung zur Eindringtiefe und ist somit ein Maß für die Werkstoffhärte.
    integriert, teilversenkt oder Volldichtung je nach Ausführung
  • minimalster Druckverlust bei geringen Einbaumaßen
  • die Variantenangabe (z.B. 63mm) bezieht sich auf die benötigte Flanschdimension

Absperrklappe_detail1

arretierbarer Handhebel

Steuerung des Durchflusses über einrastbaren Handhebel. Eine optimale Stellung kann nach Veränderung einfach wieder hergestellt werden.
Absperrklappe_detail2

Volldichtung - bei ausgewählten Varianten

Volldichtung aus EPDM ermöglichen einen weichschließenden Verschluss und das durchfließende Medium hat keinen Kontakt mit dem Klappenkörper.
