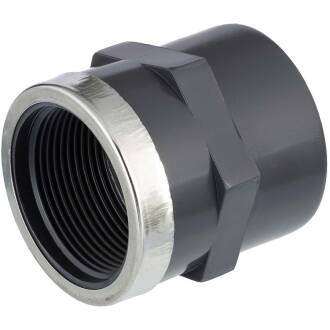

PVC-U Gewindemuffe Klebemuffe x Innengewinde verstärkt

Artikelnummer: AF0152
Auswahl Steuerzone / Lieferland
ab
0,81 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(13) { ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AFX102_Zeichnung.jpg" ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(27) "PVC_Gewindemuffe_verstaerkt" ["hat_3d_bilder"]=> string(1) "1" ["dimension_0010_variante"]=> string(0) "" ["dimension_0140_d"]=> string(3) "" ["dimension_0288_g"]=> string(3) "" ["dimension_0400_l"]=> string(0) "" ["dimension_0420_l1"]=> string(0) "" ["dimension_0450_l2"]=> string(0) "" ["dimension_0630_s"]=> string(0) "" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
D
G
L
L1
L2
S
Preis
Menge
AFX102.016.016
16mm x 3/8"
16
3/8" (16,66mm)
35
16
16
32
0,81 €*
Stk.:
Auf Lager: 108
Lieferzeit: 1 - 4 Werktage
AF0152.020.020
20mm x 1/2"
20
1/2" (20,96mm)
35
16
16
29
0,81 €*
Stk.:
Auf Lager: 1971
Lieferzeit: 1 - 4 Werktage
AFX102.025.025
25mm x 3/4"
25
3/4" (26,44mm)
41
19
19
35
1,04 €*
Stk.:
Auf Lager: 1934
Lieferzeit: 1 - 4 Werktage
AF0152.032.032
32mm x 1"
32
1" (33,25mm)
47
22
22
43
1,23 €*
Stk.:
Auf Lager: 1309
Lieferzeit: 1 - 4 Werktage
AF0152.040.040
40mm x 1 1/4"
40
1 1/4" (41,91mm)
55
27
23
49
2,09 €*
Stk.:
Auf Lager: 327
Lieferzeit: 1 - 4 Werktage
AF0152.050.050
50mm x 1 1/2"
50
1 1/2" (47,80mm)
69
31
32
65
2,61 €*
Stk.:
Auf Lager: 1028
Lieferzeit: 1 - 4 Werktage
AF0152.063.063
63mm x 2"
63
2" (59,61mm)
76
39
33
73,5
3,51 €*
Stk.:
Auf Lager: 611
Lieferzeit: 1 - 4 Werktage
AF0152.075.075
75mm x 2 1/2"
75
2 1/2" (75,18mm)
91,5
44
32
95
16,68 €*
Stk:
Auf Lager: 24
Lieferzeit: 1 - 4 Werktage
AF0152.090.090
90mm x 3"
90
3" (87,88mm)
102
51
32,5
119
21,19 €*
Stk.:
Auf Lager: 80
Lieferzeit: 1 - 4 Werktage
AF0152.110.110
110 x 4"
110
4" (113,03mm)
115,5
61
44
139
33,90 €*
Stk:
Auf Lager: 26
Lieferzeit: 1 - 4 Werktage

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Gewindemuffe, Klebemuffe x Innengewinde verstärkt

Anschluss:
Klebemuffe x Innengewinde verstärkt
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. PN 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Verstärkungsring:
AISI 304 Edelstahl
Farbe:
Grau

Der Verstärkungsring

Der Verstärkungsring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
