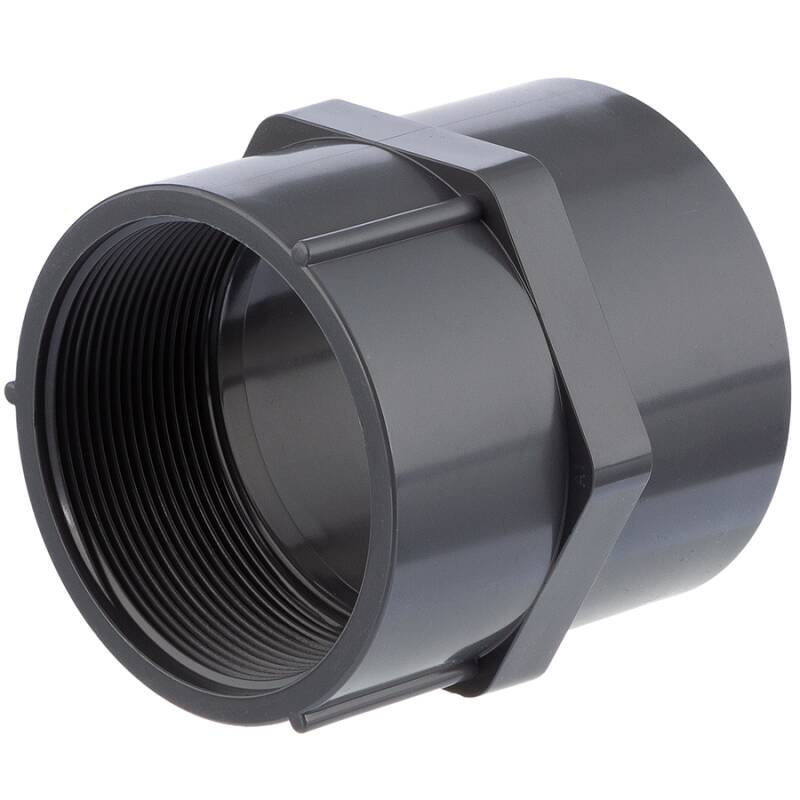

PVC-U Gewindemuffe, Klebemuffe x Innengewinde

Artikelnummer: AF0102
Auswahl Steuerzone / Lieferland
Ausführung hier auswählen
Industrie
ab
0,49 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
D
G
L
L1
L2
S
Preis
Menge
PVC-U Gewindemuffe, Klebemuffe x Innengewinde 12 x 1/4"
AF0102.012.012
12mm x 1/4"
12
1/4" (13,16mm)
26
13
12
24
2,13 €*
Stk:
PVC-U Gewindemuffe, Klebemuffe x Innengewinde 16 x 1/4"
AF0102.016.012
16mm x 1/4"
16
1/4" (13,16mm)
29
14,5
12
27
2,13 €*
Stk:

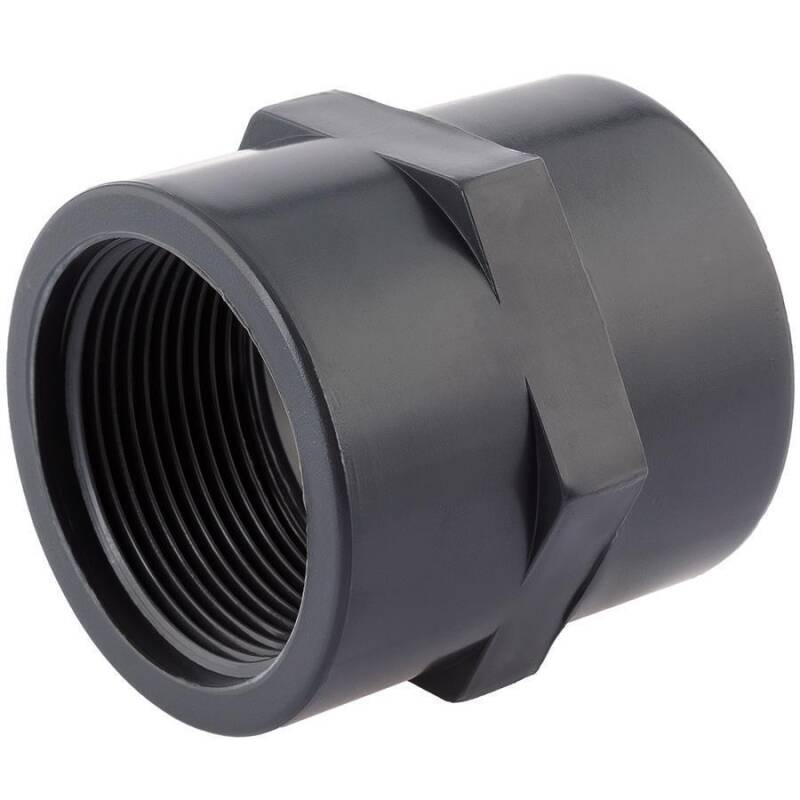

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 16 x 3/8"
AF0102.016.016
16mm x 3/8"
16
3/8" (16,66mm)
35
14
12
32
0,89 €*
Stk:

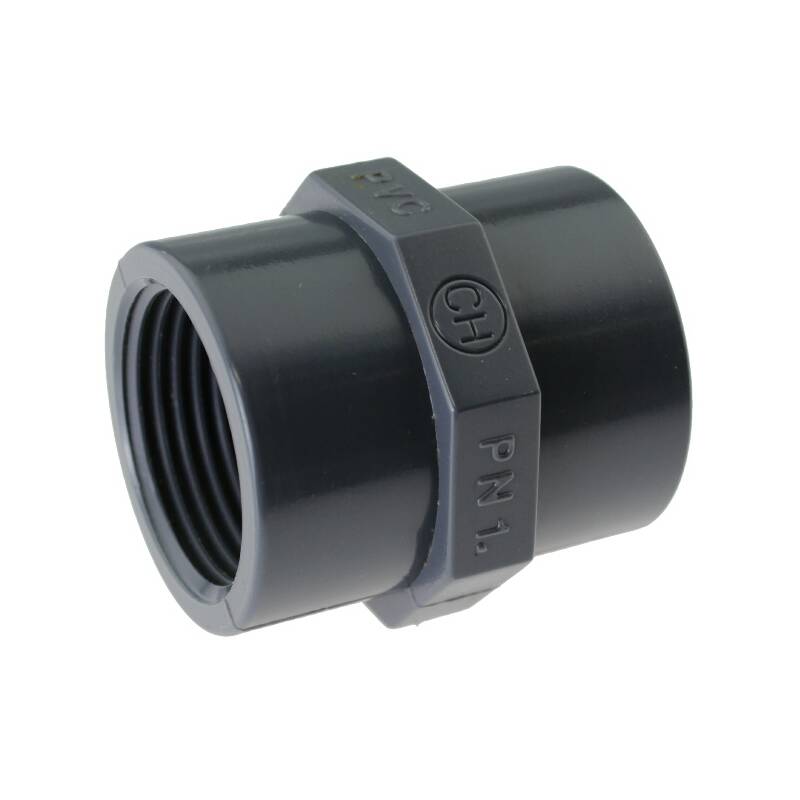

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 20 x 3/8"
AF0102.020.016
20mm x 3/8"
20
3/8" (16,66mm)
46,5
17
15
32
1,08 €*
Stk:
PVC-U Gewindemuffe, Klebemuffe x Innengewinde 20 x 1/2"
AF0102.020.020
20mm x 1/2"
20
1/2" (20,96mm)
36
16
17
27
0,49 €*
Stk:

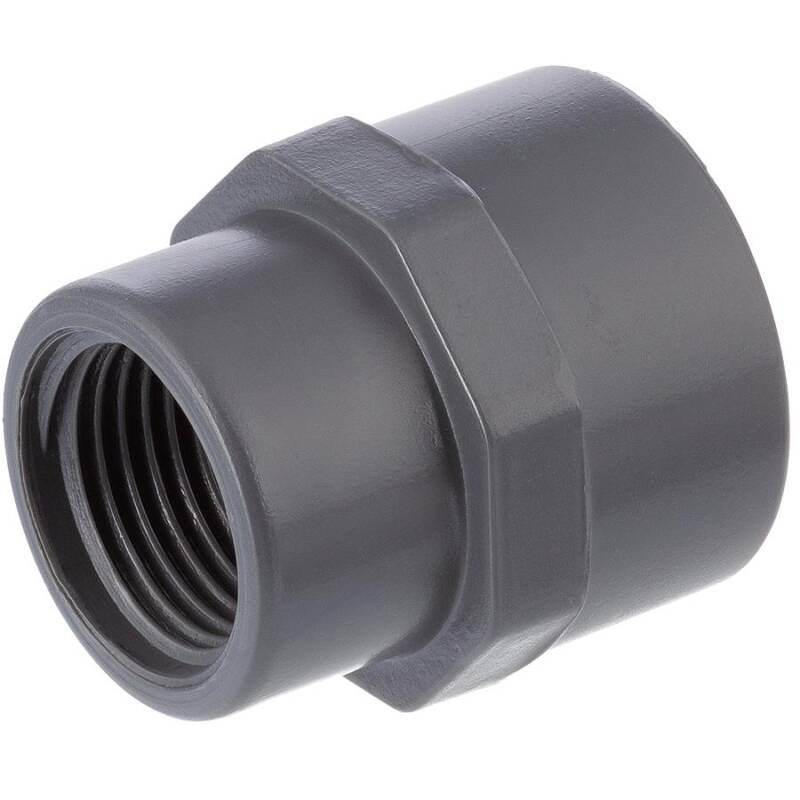

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 25 x 1/2"
AF0102.025.020
25mm x 1/2"
25
1/2" (20,96mm)
38
19
15
34
0,63 €*
Stk:
PVC-U Gewindemuffe, Klebemuffe x Innengewinde 25 x 3/4"
AF0102.025.025
25mm x 3/4"
25
3/4"(26,44mm)
40,5
21
18
32
0,63 €*
Stk:

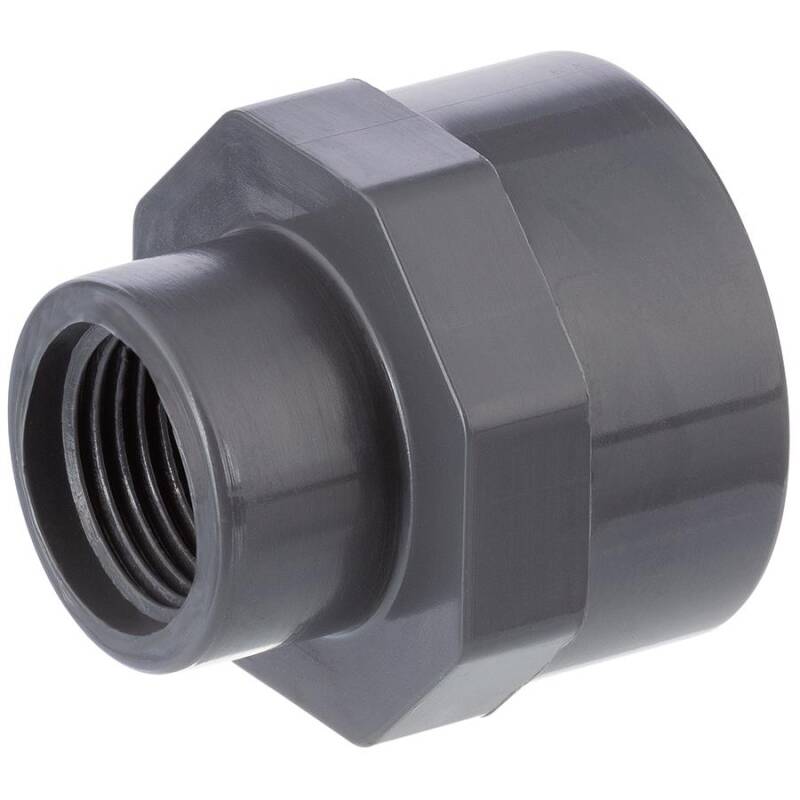

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 32 x 1/2"
AF0102.032.020
32mm x 1/2"
32
1/2" (20,96mm)
43
22
15,5
42
0,75 €*
Stk:
PVC-U Gewindemuffe, Klebemuffe x Innengewinde 32 x 3/4"
AF0102.032.025
32mm x 3/4"
32
3/4" (26,44mm)
50
24
20
46
0,75 €*
Stk:

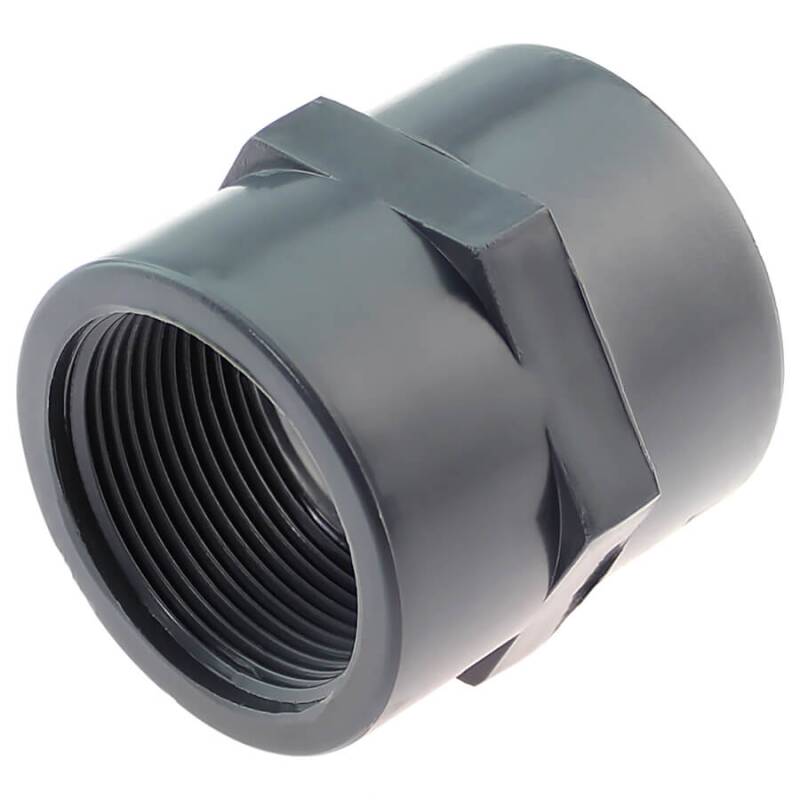

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 32 x 1"
AF0102.032.032
32mm x 1"
32
1" (33,25mm)
46
22,5
18
41,5
0,73 €*
Stk:
PVC-U Gewindemuffe, Klebemuffe x Innengewinde 40 x 3/4"
AF0102.040.025
40mm x 3/4"
40
3/4" (26,44mm)
48
27
16
55
4,74 €*
Stk:
PVC-U Gewindemuffe, Klebemuffe x Innengewinde 40 x 1"
AF0102.040.032
40mm x 1"
40
1" (33,25mm)
52
27
21
55
5,00 €*
Stk:
PVC-U Gewindemuffe, Klebemuffe x Innengewinde 40 x 1 1/4"
AF0102.040.040
40mm x 1 1/4"
40
1 1/4" (41,91mm)
55
27
23
49
1,02 €*
Stk:
PVC-U Gewindemuffe, Klebemuffe x Innengewinde 50 x 1"
AF0102.050.032
50mm x 1"
50
1" (33,25mm)
55
32
22
66
6,00 €*
Stk:

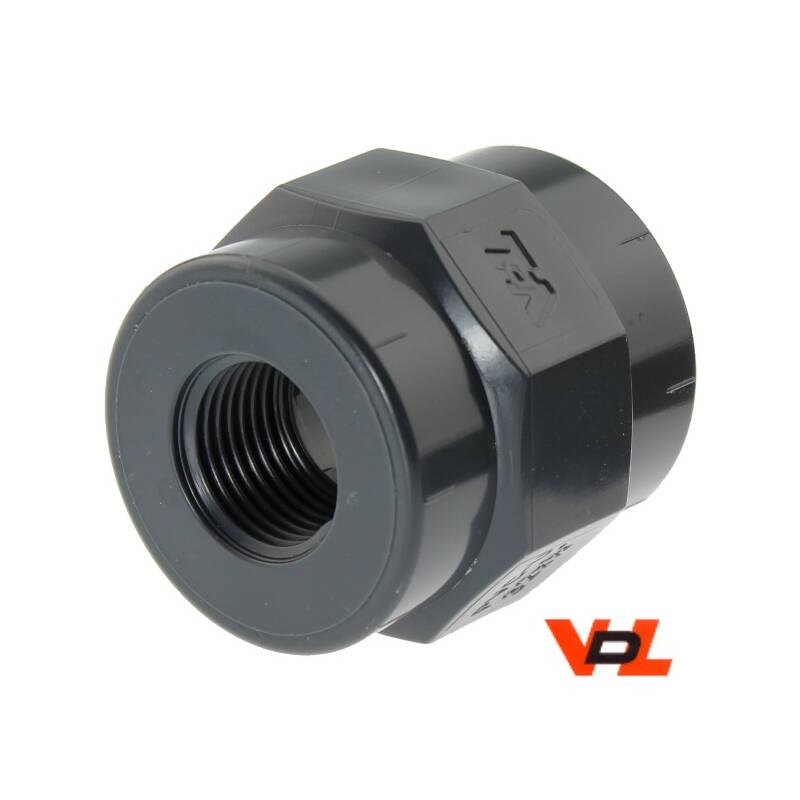

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 50 x 1 1/4"
AF0102.050.040
50mm x 1 1/4"
50
1 1/4" (41,91mm)
58
32
23
66
6,52 €*
Stk:

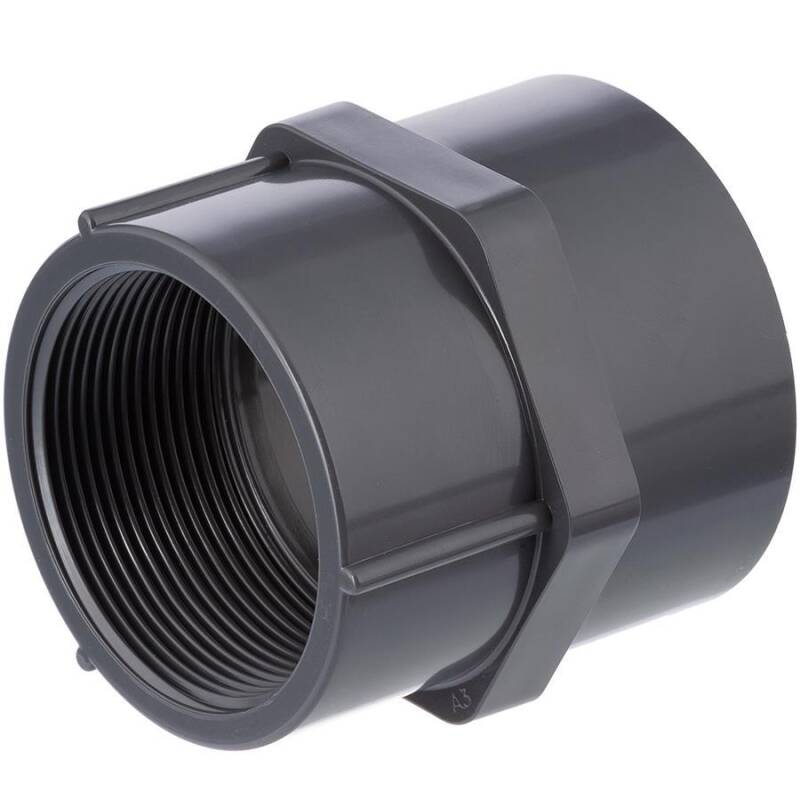

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 50 x 1 1/2"
AF0102.050.050
50mm x 1 1/2"
50
1 1/2" (47,81mm)
63
31
29
59,5
1,44 €*
Stk:

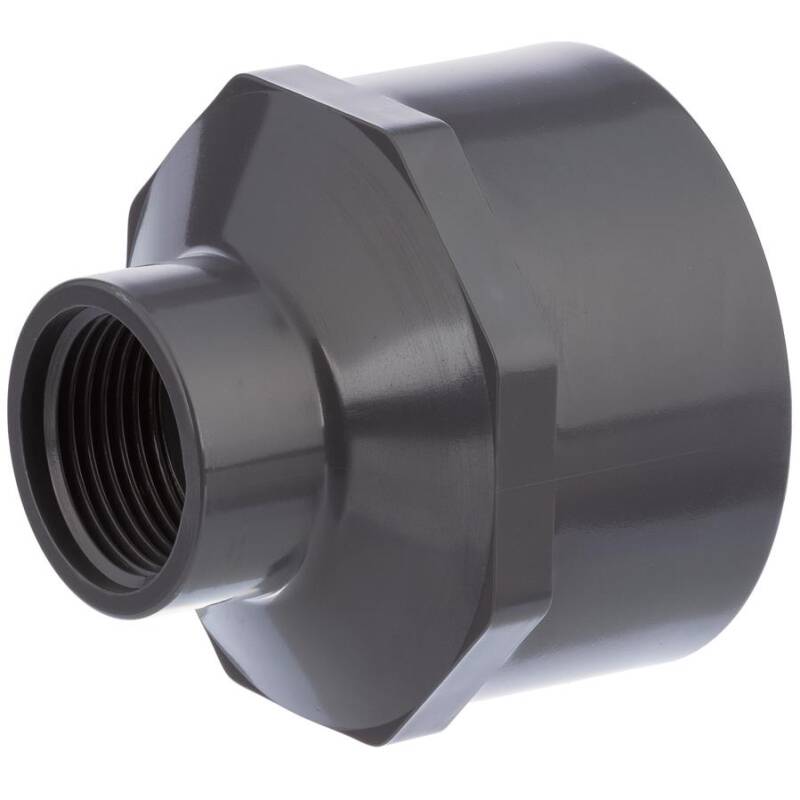

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 63mm x 1"
AF0102.063.032
63mm x 1"
63
1" (33,25mm)
71
39
19
75
2,15 €*
Stk:

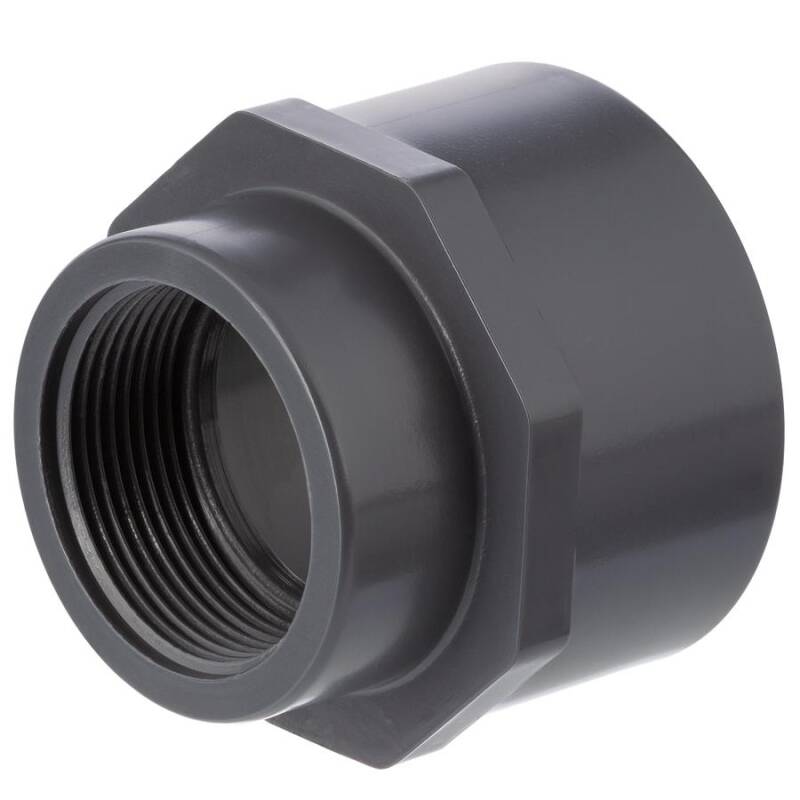

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 63mm x 1 1/2"
AF0102.063.050
63mm x 1 1/2"
63
1 1/2" (47,80mm)
68
38
24
80
2,00 €*
Stk:
PVC-U Gewindemuffe, Klebemuffe x Innengewinde 63mm x 2"
AF0102.063.063
63mm x 2"
63
2" (59,61mm)
76
39
31
73,5
2,00 €*
Stk:

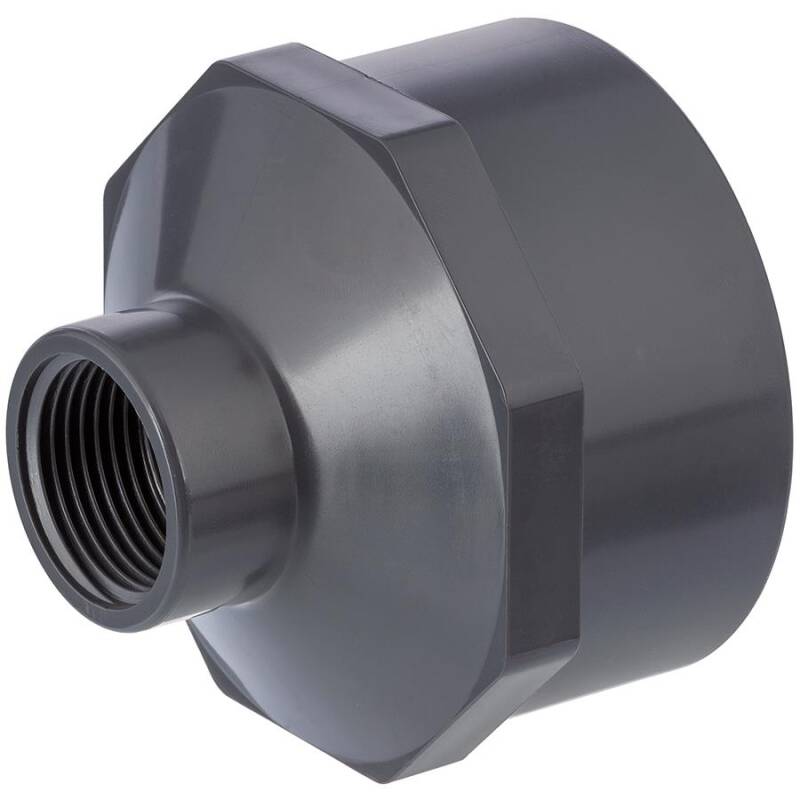

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 75mm x 1"
AF0102.075.032
75mm x 1"
75
1" (33,25mm)
80,5
44
19
90
3,31 €*
Stk:

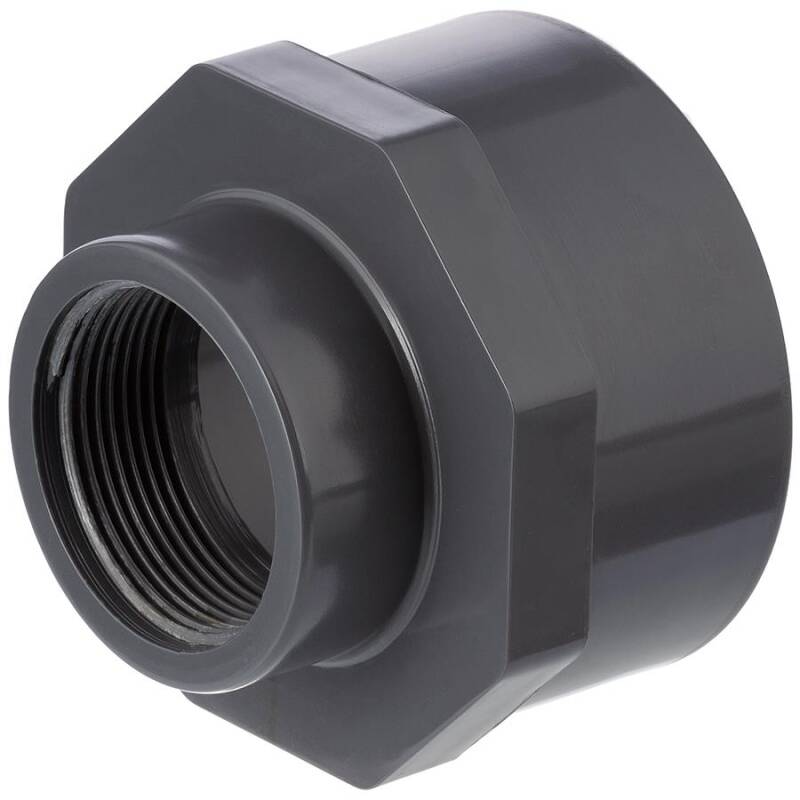

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 75mm x 1 1/2"
AF0102.075.050
75mm x 1 1/2"
75
1 1/2" (47,80mm)
70,5
44
21
90
3,31 €*
Stk:

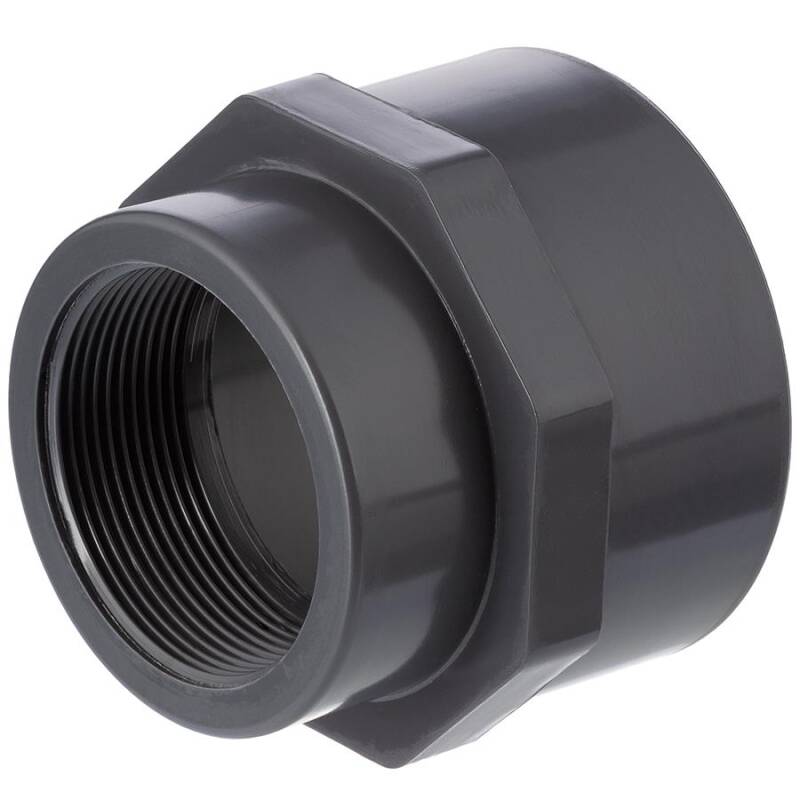

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 75mm x 2"
AF0102.075.063
75mm x 2"
75
2" (59,61mm)
75
44
26
90
3,31 €*
Stk:
PVC-U Gewindemuffe, Klebemuffe x Innengewinde 75mm x 2 1/2"
AF0102.075.075
75mm x 2 1/2"
75
2 1/2" (75,18mm)
88
44
36
88
3,31 €*
Stk:

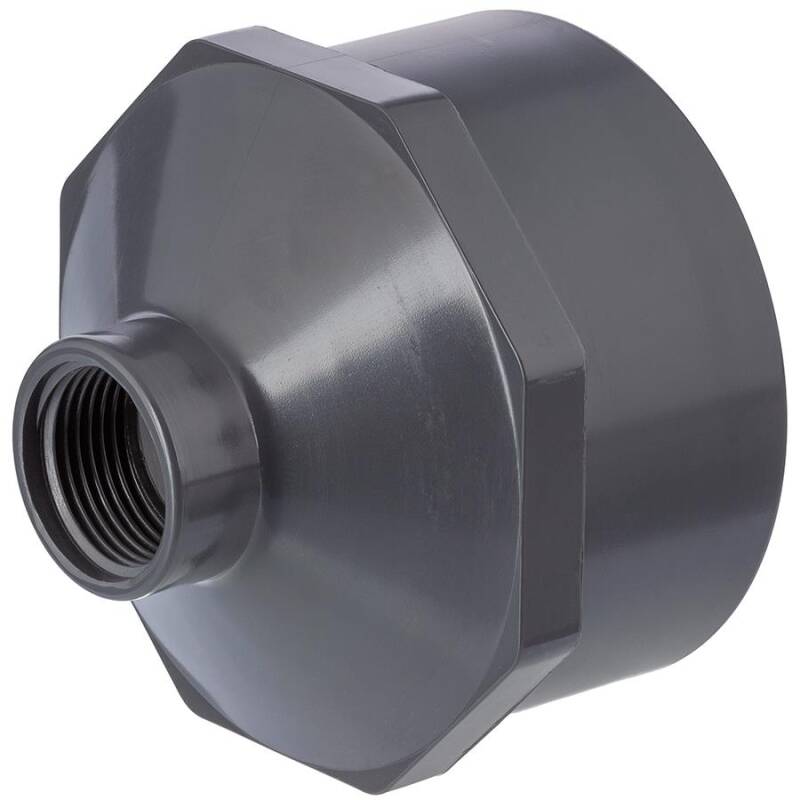

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 90mm x 1"
AF0102.090.032
90mm x 1"
90
1" (33,25mm)
93
52
19
110
5,65 €*
Stk:

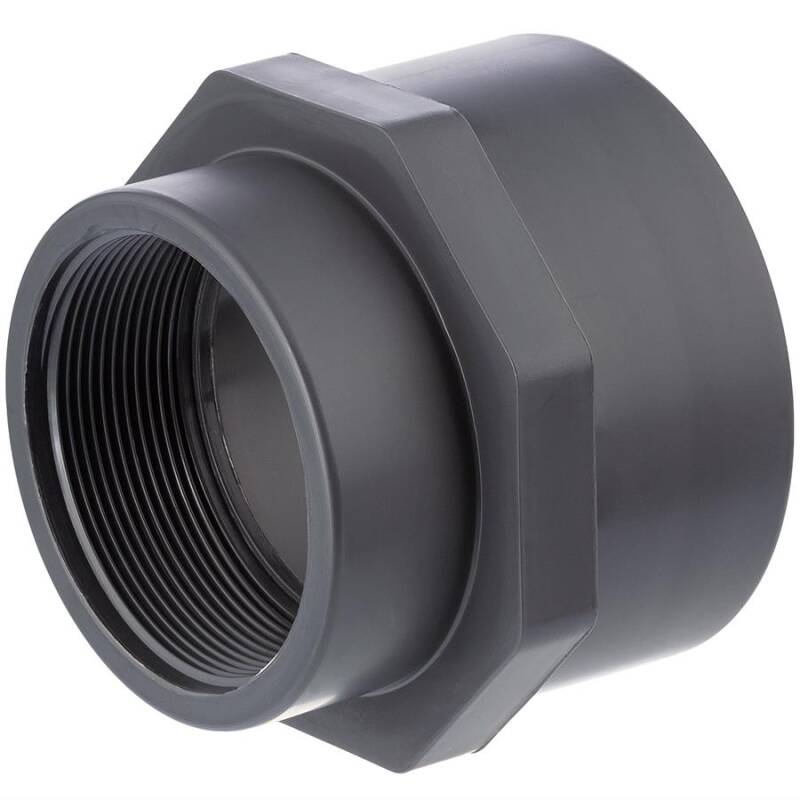

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 90mm x 2 1/2"
AF0102.090.075
90mm x 2 1/2"
90
2 1/2" (75,18mm)
88
50
30
110
5,65 €*
Stk:
PVC-U Gewindemuffe, Klebemuffe x Innengewinde 90 x 3"
AF0102.090.090
90mm x 3"
90
3" (87,88mm)
110
51
47
110
5,65 €*
Stk:

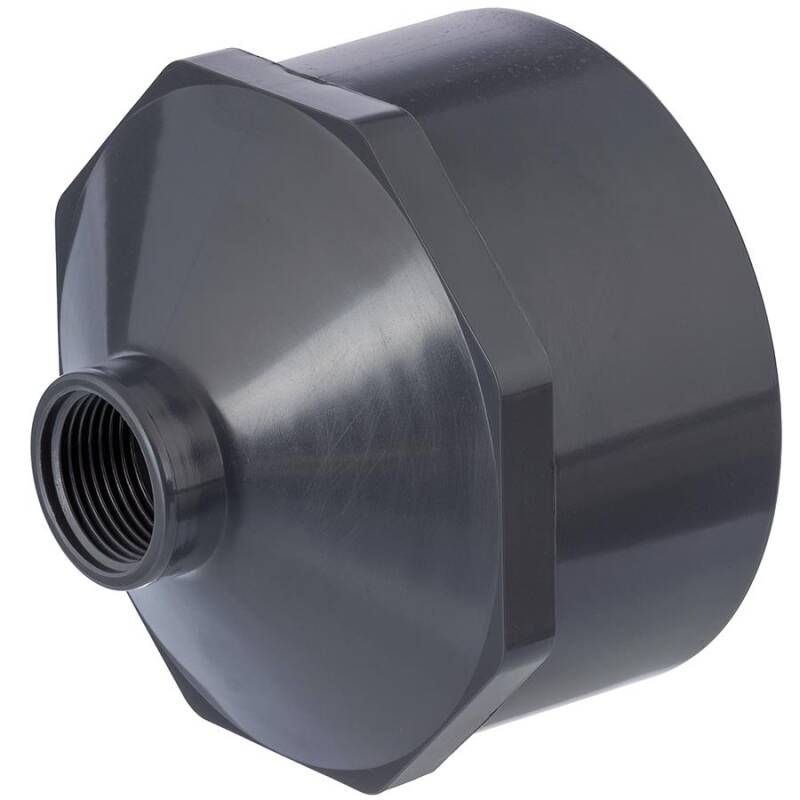

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 110mm x 1"
AF0102.110.032
110mm x 1"
110
1" (33,25mm)
107
62
20
129
10,59 €*
Stk:

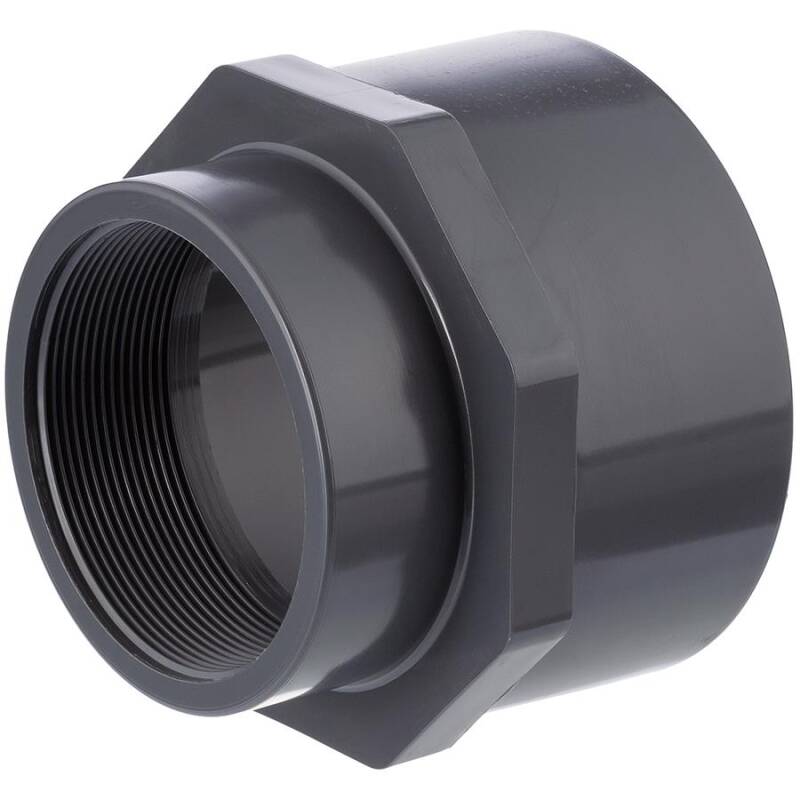

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 110mm x 3"
AF0102.110.090
110mm x 3"
110
3" (87,88mm)
103
60
33
129
10,59 €*
Stk:

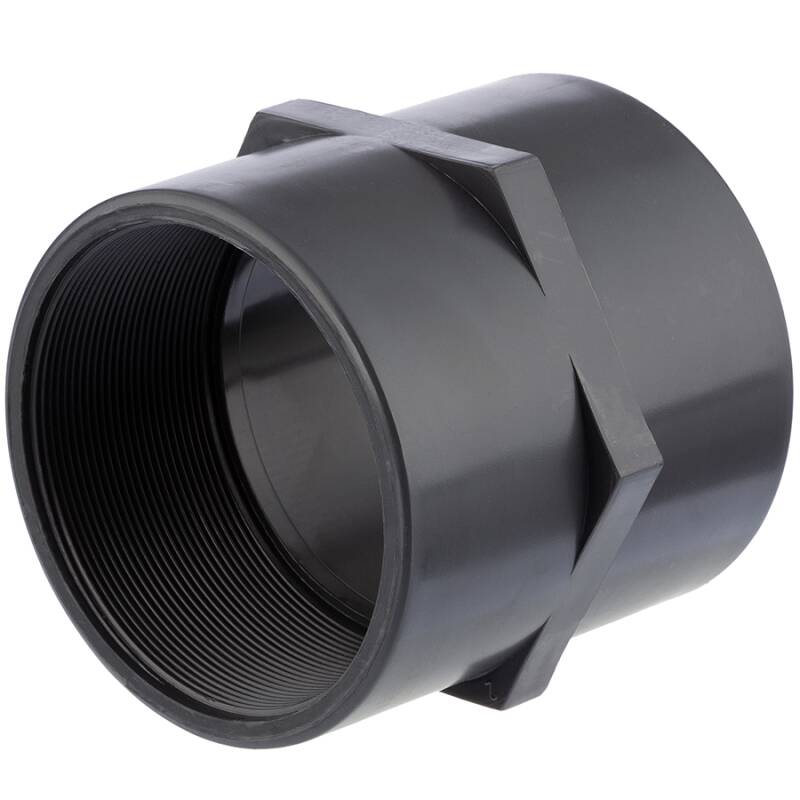

PVC-U Gewindemuffe, Klebemuffe x Innengewinde 110 x 4"
AF0102.110.110
110mm x 4"
110
4" (113,03mm)
128
61
55
127
10,78 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Gewindemuffe, Klebemuffe x Innengewinde

PVC-U Gewindemuffe Übergangsmuffe mit einseitigem Innengewinde

Anschluss:
Klebemuffe x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.

Sicherung Gewindeverbindung

nachträgliche Sicherung einer Gewindeverbindung


Sichern Sie nachträglich ihre Gewindeverbindung durch eine Schlauchschelle um eine Beschädigung oder Aufplatzen der Gewindemuffe bei seitl. Zug oder Druck zu verhindern.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
