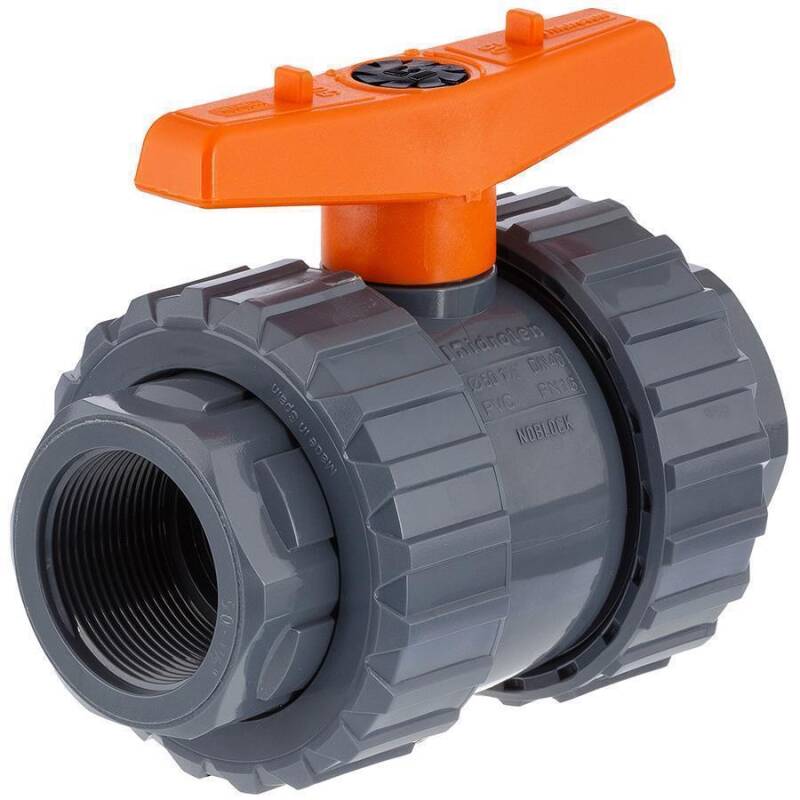

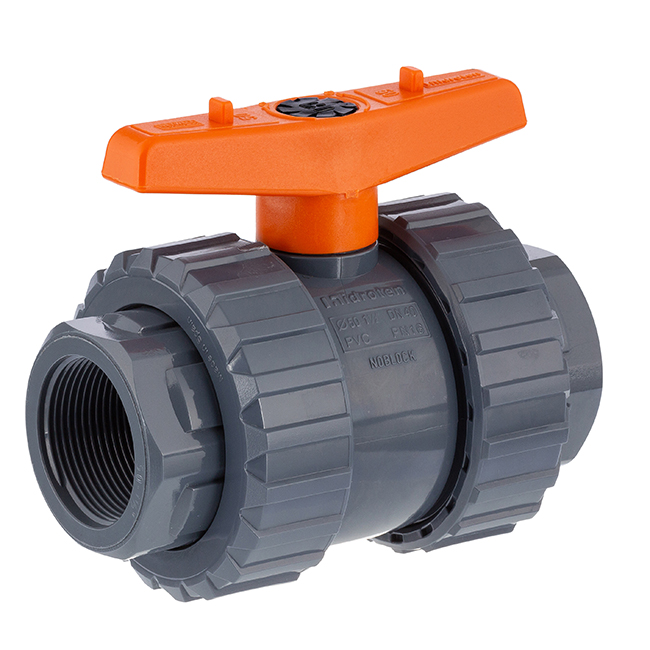

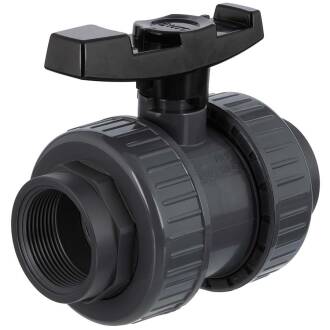

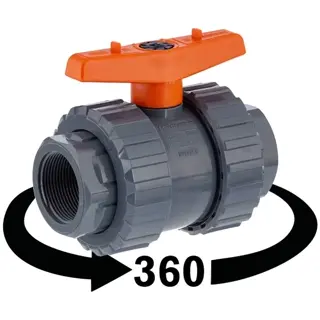

PVC-U Industrie Kugelhahn FPM VITON, 2fach Innengewinde

Artikelnummer: AK0551
ab
17,45 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
B
D
DN
H
L
L1
Preis
Menge
AK0551.000.020
1/2"
85
1/2" (20,96mm)
15
82
98
14
17,45 €*
Stk:
AK0551.000.025
3/4"
85
3/4" (26,44mm)
20
88
104
19
20,17 €*
Stk:
AK0551.000.032
1"
99
1" (33,25mm)
25
102
116
22
28,08 €*
Stk:
AK0551.000.040
1 1/4"
99
1 1/4" (41,91mm)
32
113
141
26
28,77 €*
Stk:
AK0551.000.050
1 1/2"
128
1 1/2" (47,80mm)
40
143
148
31
40,70 €*
Stk:
AK0551.000.063
2"
128
2" (59,61mm)
50
155
162
38
57,00 €*
Stk:
AK0551.000.075
2 1/2"
184
2 1/2" (75,18mm)
65
210
233
44
187,78 €*
Stk:
AK0551.000.090
3"
184
3" (87,88mm)
80
249
255
51
236,79 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Kugelhahn VITON (FPM), 2fach Innengewinde

Anschluss:
2fach Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:


Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Justierbarer Sicherheitsblock

AK0500 justierbarer Sicherheitsblock Detail 1

Schließen Sie den Kugelhahn und lösen die Überwurfmutter wie in der Abbildung gezeigt auf beiden Seiten des Kugelhahns.

AK0500 justierbarer Sicherheitsblock Detail 2

Ziehen Sie den Griff nach oben vom Kugelhahn ab und setzen diesen seitlich am Sicherheitsblock an und verwenden ihn nun als Schraubenschlüssel im Verschlussträger.

AK0500 justierbarer Sicherheitsblock Detail 3

Nach erfolgter Einstellung oder Nachjustage setzen Sie den Griff wieder auf den Kugelhahn.

AK0500 justierbarer Sicherheitsblock Detail 4

Setzen Sie die Armatur wieder ein und ziehen die Überwurfmuttern wieder fest. Fertig.

Technische Information

AK0500 justierbarer Schnittbild

  • 1. GFPP "bi-directional" Handgriff
  • 2. EPDM O-Ring
  • 3. Teflon (PTFE) Kugelsitz
  • 4. EPDM O-Ring
  • 5. PVC-U Achse/Schaft
  • 6. PVC-U Kugel
  • 7. EPDM Schließdichtung
  • 8. Schraubbarer Sicherheitsblock
  • 9. PVC-U Überwurfmutter
  • 10. PVC-U Einlegemuffe

Druckverlustkurve

AK0500 Druckverlustkurve

Betriebsdrehmoment

AK0500 Betriebsdrehmoment

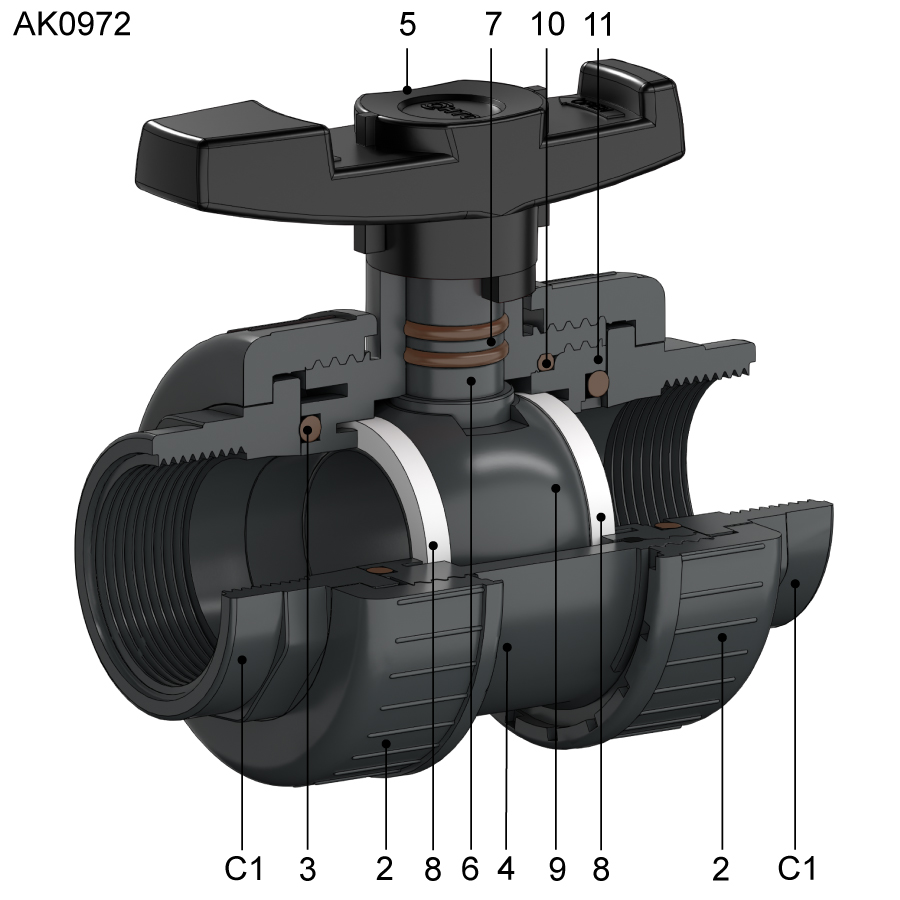

Ersatzteile Kugelhahn Hidroten Serie AK0551

DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Durchdachte Details und Qualitätsmerkmale des PVC-U Kugelhahn von Hidroten Typ AK0500

bi-directional geformter Handgriff:
Der PVC-U Kugelhahn P.T.F.E. Teflon/EPDM 2fach Klebemuffe ist in der Kategorie "Profi" anzusiedeln. Herausragend in dieser Klasse sind der bi-directional geformte Handgriff, welcher durch seine Form und Länge ein leichtes und ergonomisches Betätigen ermöglicht.


Kugel und Zapfenloch poliert:
In einem zusätzlichen Arbeitsgang werden in der Produktion die Kugel und Zapfenloch poliert, was ein leichtgängiges Öffnen und Schließen ermöglicht.


justierbarer Sicherheitsblock:
Der justierbare Sicherheitsblock ist ein besonderes Feature: Das Griffstück dient gleichzeitig als Regulierschlüssel für den justierbaren Sicherheitsblock. Für die schnelle Anpassung des Dichtungsträgers zur Kugel. Der Druck der Überwurfmutter beim Zudrehen wird nicht auf die Kugel übertragen. Der Durchfluss ist in beide Richtungen möglich.
Auf Grund des Sicherheitsblock mit Schraubgewinde ist die Fließrichtung in beide Richtungen möglich.


P.T.F.E. Teflon Kugelsitz:
P.T.F.E. Teflon Kugelsitz. Im Vergleich zu HDPE ist P.T.F.E. - auch umgangssprachlich als Teflon der Firma DuPont bezeichnet - ein harter, höher belastbarer Kunststoff und gegen Kälte, Wärme und Chemikalien sehr beständig. Die glatte, wachsartige Oberfläche ist reaktionsträge und dadurch haftungsabweisend. Während bei einem Kugelsitz aus HDPE z.B. eine Fingernagelprobe deutlich sichtbar ist, wird dies bei Teflon kaum gelingen.


zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser:
Für alle PVC-U Fittings und Accessoires der Firma Hidroten liegt ein WRAS Zertifikat (Trinkwasser) vor.


sicheres Handling:
Auch in feuchter Umgebung  gibt die deutliche Aussenstruktur der Überwurfmutter festen Halt.
Der Sechskantansatz beim Einlegeteil mit Innen- und Aussengewinde ermöglicht den Einsatz von Schraubenschlüsseln o.ä. für eine sichere Fixierung,
