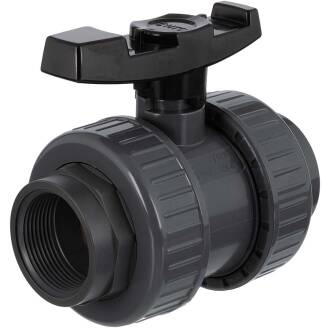

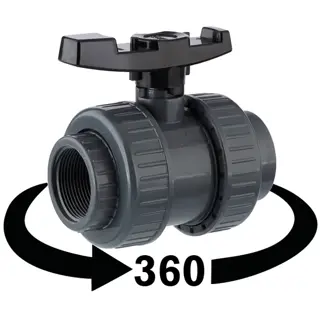

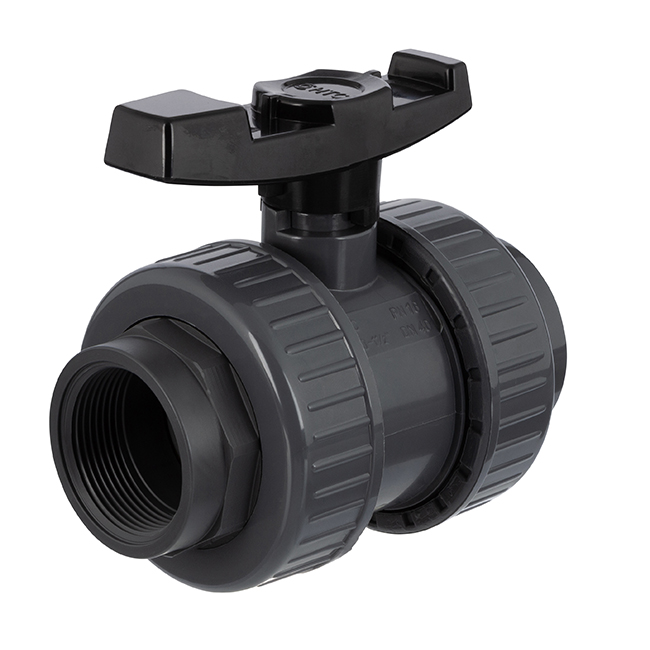

PVC-U Industrie Kugelhahn FPM VITON Klebemuffe x Innengewinde

Artikelnummer: AK0971
ab
10,15 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar

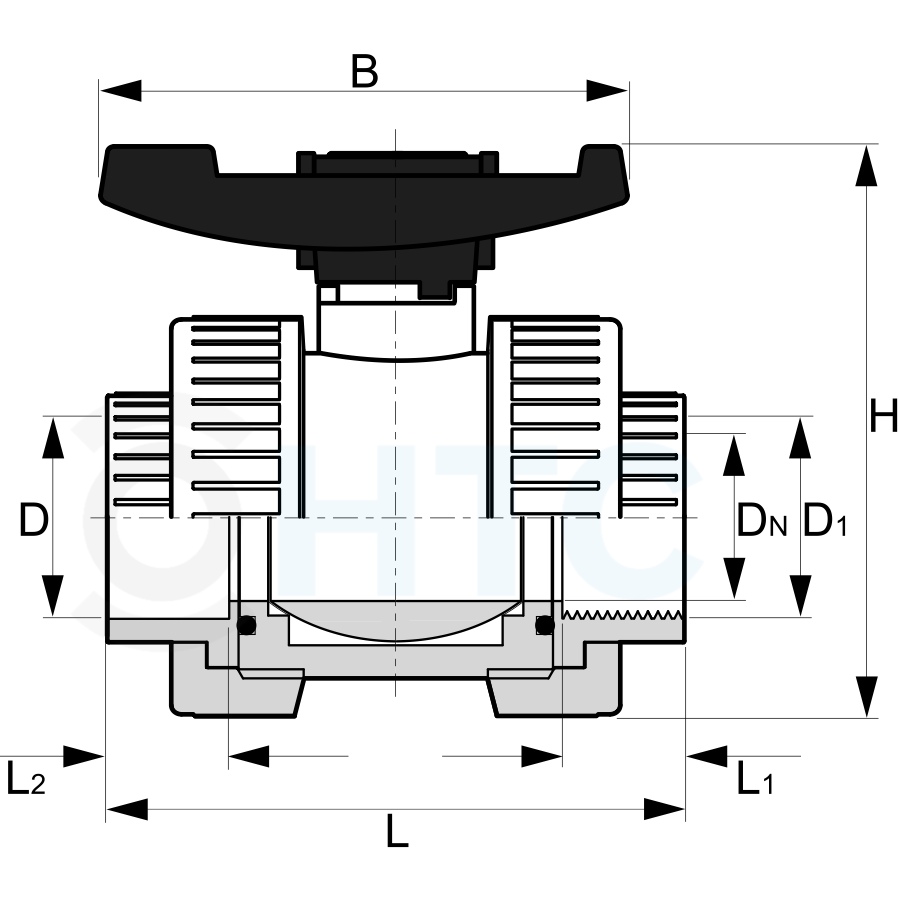

Varianten

Artikel-Nr.
Variante
B
D
D1
DN
H
L
L1
L2
Preis
Menge
AK0971.016.016
16mm x 3/8"
67,5
16
3/8" (16,66mm)
14
78,5
80,5
12
14
10,15 €*
Stk.:
AK0971.020.020
20mm x 1/2"
67,5
20
1/2" (20,96mm)
15
78,5
82,5
17
16
10,15 €*
Stk.:
AK0971.025.025
25mm x 3/4"
76,5
25
3/4" (26,44mm)
20
88,5
92
18
19
11,61 €*
Stk.:
AK0971.032.032
32mm x 1"
87
32
1" (33,25mm)
25
102,5
105
22
22
15,22 €*
Stk.:
AK0971.040.040
40mm x 1 1/4"
101,5
40
1 1/4" (41,91mm)
30
120
123
25
26
19,86 €*
Stk.:
AK0971.050.050
50mm x 1 1/2"
119
50
1 1/2" (47,81mm)
40
137
143,5
28
33
32,06 €*
Stk.:
AK0971.063.063
63mm x 2"
146
63
2" (59,61mm)
50
165
170
34
38
50,29 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Industrie Kugelhahn FPM VITON Klebemuffe x Innengewinde

Anschluss:
2fach Überwurf, Klebemuffe x Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Kugeldichtung:
PTFE (Teflon)
O-Ring:
FPM (Viton), Farbe Braun
Material:
PVC-U
Farbe:
Grau, Griff Schwarz
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich

Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), PTFE (Teflon) Kugeldichtung, FPM (Viton) O-Ring

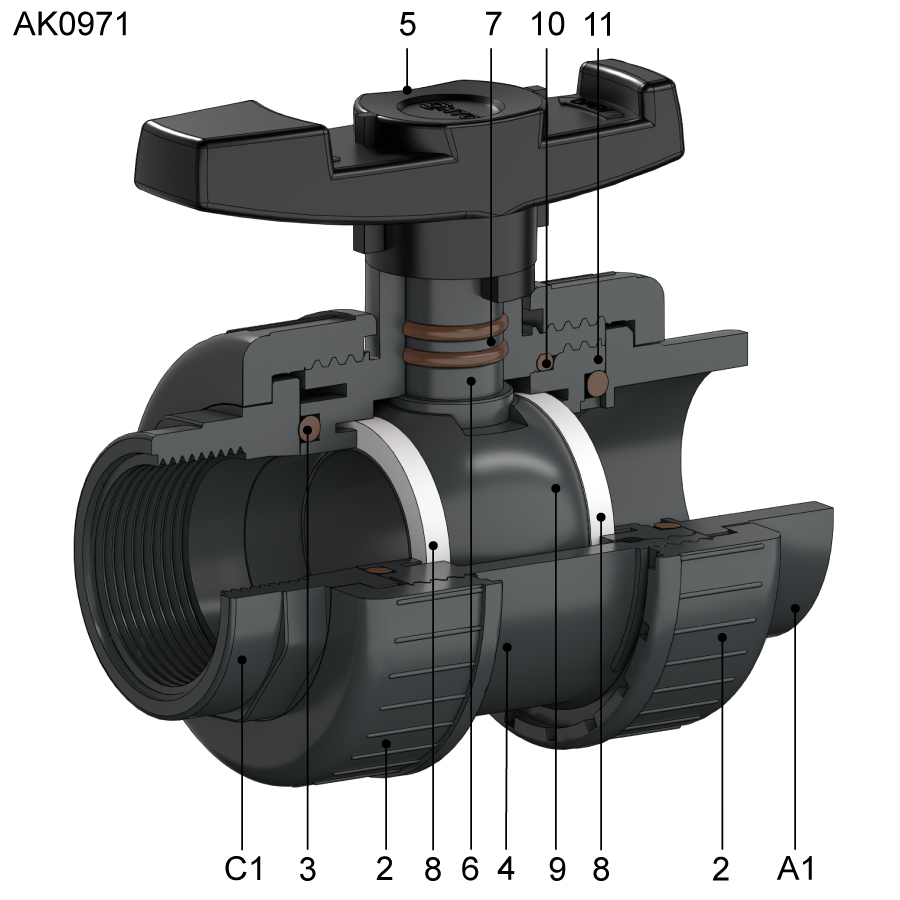

HTC AK0971 Kugelhahn Explosionsbild
 Nummer
 Bezeichnung  Material
 1
 Einlegeteil Klebemuffe  PVC-U
 2
 Überwurfmutter  PVC-U
 3
 O-Ring  FPM (Viton)
 4
 Körper  PVC-U
 5
 Griff  Polypropylen
 6
 Kugelwelle  PVC-U
 7
 Wellendichtung  2fach FPM (Viton)
 8
 Kugeldichtung  PTFE (Teflon)
 9
 Kugel  PVC-U
 10
 Sicherheitsblock O-Ring  FPM (Viton)
 11
 Sicherheitsblock  PVC-U
 12
 Einlegeteil Innengewinde  PVC-U
AK0970 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
  • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Kugeldichtung PTFE (Teflon)
  • O-Ring FPM (Viton)
  • industriell einsetzbar - hervorragende Beständigkeit gegen Ozon, Sauerstoff, Mineralöle, synthetische Hydraulikflüssigkeiten, Kraftstoffe, Aromate, viele organische Lösungsmittel und Chemikalien.
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

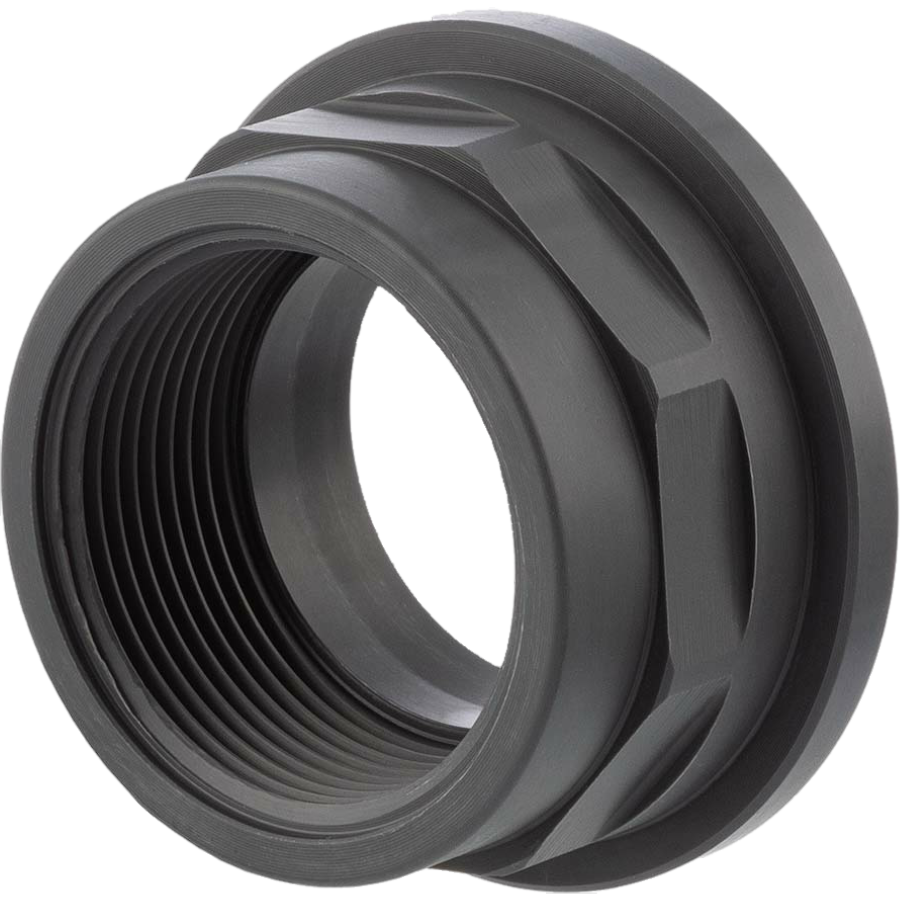

Ersatzteile Kugelhahn HTC Serie AK0971

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
