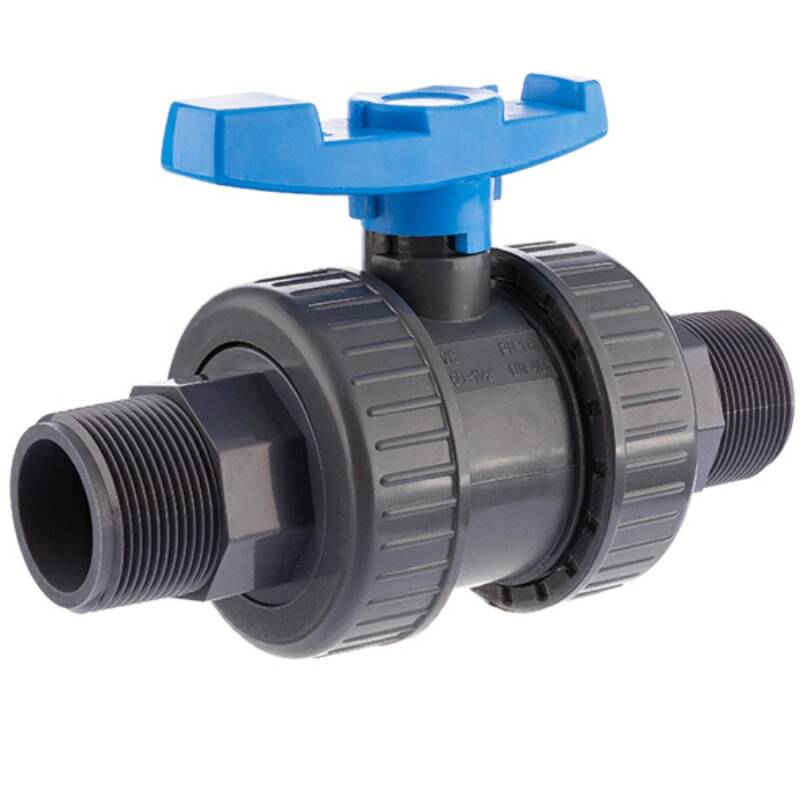

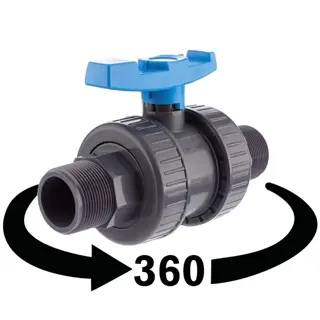

PVC-U Kugelhahn 2fach Aussengewinde

Artikelnummer: AK0906
Auswahl Steuerzone / Lieferland
ab
5,12 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
D
DN
H
L
L1
Preis
Menge
AK0906.000.020
1/2"
67,5
1/2" (20,96mm)
12
79
109
15
5,12 €*
Stk.:
AK0906.000.025
3/4"
77
3/4" (26,44mm)
18
88
119
17
6,62 €*
Stk.:
AK0906.000.032
1"
87
1" (33,25mm)
24
102
133
18
8,52 €*
Stk.:
AK0906.000.040
1 1/4"
102
1 1/4" (41,91mm)
30
118
170
19
13,91 €*
Stk.:
AK0906.000.050
1 1/2"
119
1 1/2" (47,81mm)
35
136
212
30
15,53 €*
Stk.:
AK0906.000.063
2"
145,5
2" (59,61mm)
47,5
168
235
31
22,56 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Kugelhahn 2fach Aussengewinde

Anschluss:
2fach Überwurf, 2fach Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Aussengewinde geeignet für flachdichtende Fittings (z.B. Schlauchtülle mit Überwurfmutter)
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Blau
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), HDPE-Dichtung

HTC AK0906 Kugelhahn Explosionsbild


 Nummer  Bezeichnung  Material
 1  Aussengewinde  PVC-U
 2  Überwurfmutter  PVC-U
 3  O-Ring Satz  EPDM
 4  Körper  PVC-U
 5  Griff  Polypropylen
 6  Kugelwelle  PVC-U
 7  Wellendichtung  2fach EPDM
 8  Kugeldichtung  HDPE
 9  Kugel  PVC-U
 10  O-Ring  EPDM
 11  Sicherheitsblock  PVC-U
AK0903 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

Ersatzteile Kugelhahn HTC Serie AK0906

AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AE0101 Einlegeteil Innengewinde

Einlegeteil Innengewinde
AE0105 Einlegeteil Aussengewinde

Einlegeteil Aussengewinde
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
