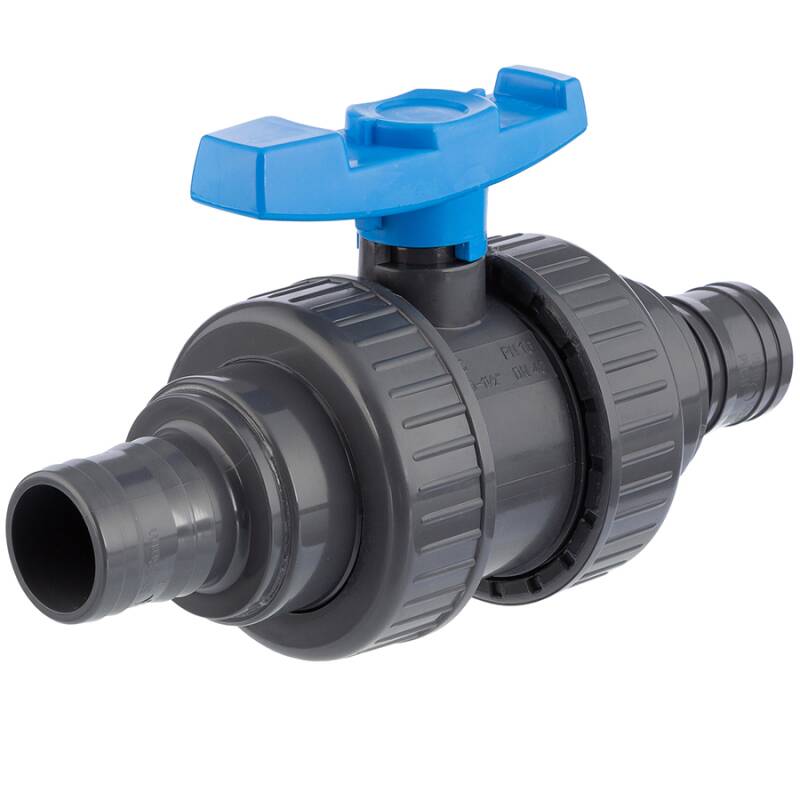

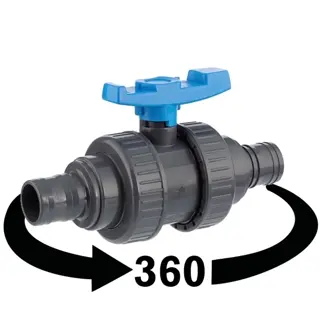

PVC-U Kugelhahn 2fach Schlauchtülle

Artikelnummer: AK0910
Auswahl Steuerzone / Lieferland
ab
5,77 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll

wichtiger Hinweis

der Artikel wird speziell für Ihren Auftrag angefertigt - keine Rückgabe, kein Widerruf

  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
B
D
DN
H
L
Gewicht
Schlauch ø Innen
Preis
Menge
AK0910.020.008
8mm
56
8
5
71
137
145
8
5,77 €*
Stk.:
AK0910.020.010
10mm
56
10
6
71
137
145
10
5,77 €*
Stk.:
AK0910.020.012
12mm
56
12
8
71
141
145
12
5,77 €*
Stk.:
AK0910.000.016
16mm
56
16
11
71
145
147
16
5,77 €*
Stk.:
AK0910.020.018
18mm
56
18
10,5
71
178
150
18
6,56 €*
Stk.:
AK0910.020.020
20mm
56
20
13
71
180
151
20
5,77 €*
Stk.:
AK0910.025.025
25mm
67
25
18
86
195
248
25
7,08 €*
Stk.:
AK0910.032.032
32mm
75
32
23
94
252
340
32
9,85 €*
Stk.:
AK0910.040.040
40mm
90
40
32
111
253
572
40
12,65 €*
Stk.:
AK0910.050.038
38mm
111
38
25
129
253
880
38
13,57 €*
Stk.:
AK0910.050.050
50mm
111
50
36
129
281
960
50
16,26 €*
Stk.:
AK0910.063.060
60mm
136
60
49
155
312
1470
60
30,81 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Kugelhahn 2fach Schlauchtülle

Anschluss:
2fach Überwurf, 2fach Schlauchtülle
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Blau
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Pikto

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock)

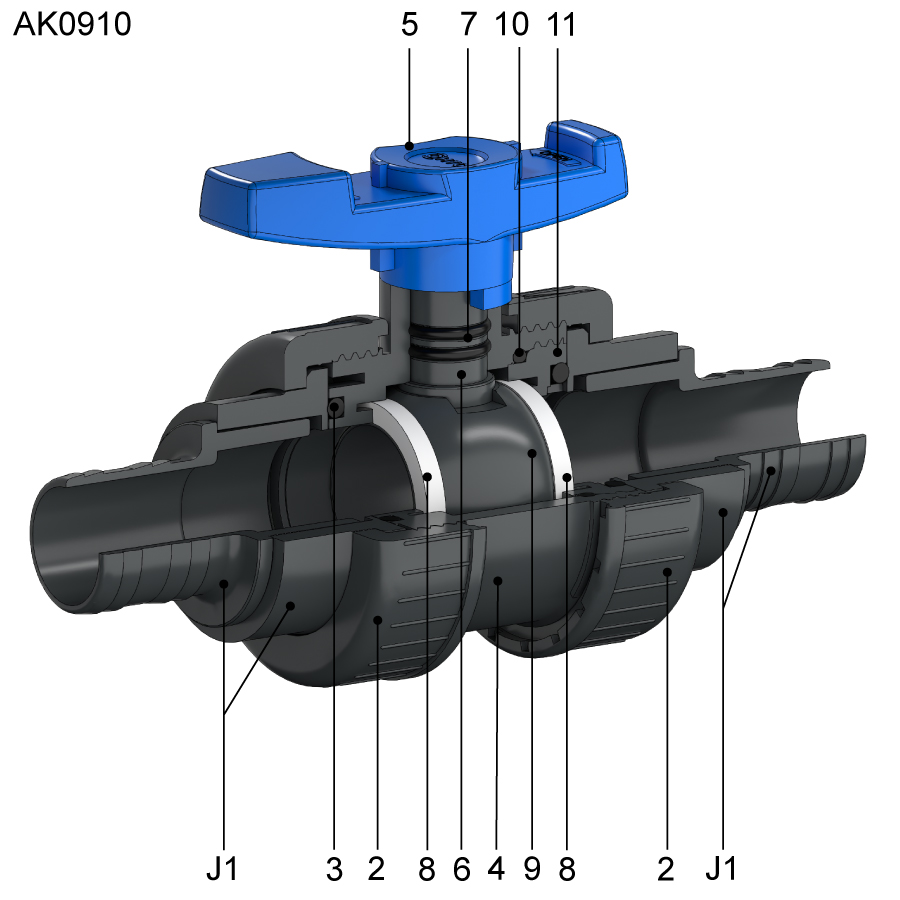

HTC AK0910 Kugelhahn Explosionsbild

 Nummer  Bezeichnung  Material
 1  Einlegeteil
 Schlauchtülle		  PVC-U
 2  Überwurfmutter  PVC-U
 3  O-Ring  EPDM
 4  Körper  PVC-U
 5  Griff  Polypropylen
 6  Kugelwelle  PVC-U
 7  Wellendichtung  2fach EPDM
 8  Kugeldichtung  HDPE
 9  Kugel  PVC-U
 10  O-Ring  EPDM
 11  Sicherheitsblock  PVC-U
AK0903 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

orange dot Ersatzteile Kugelhahn HTC Serie AK0910

AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AE0101 Einlegeteil Innengewinde

Einlegeteil Innengewinde
AE0102 Überwurfmutter

Überwurfmutter
AE0104 O-Ringsatz

O-Ring Satz
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
