PVC-U Kugelhahn HDPE 2fach Überwurf Innengewinde x PP-Klemme für PE-Rohr
Beschreibung
PVC-U Kugelhahn 2fach Überwurfmutter, Innengewinde x PP-Klemme für PE-Rohr
Anschluss:
2fach Überwurf, Innengewinde x PP-Klemme für PE-Rohr
Gewinde:
BSP
Rohrgewinde
G, Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.
Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.
nicht selbstdichtend
, Abdichtung mit Teflonband o.ä.Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
):
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U, Klemme PP (Polypropylen)
Farbe:
Grau, Griff Blau, PP Klemme Schwarz
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock)
| Nummer | Bezeichnung | Material |
| 1 | Körper | PVC-U |
| 2 | Kugel | PVC-U |
| 3 | Kugeldichtung | HDPE |
| 4 | O-Ring | EPDM |
| 5 | Kugelhalterung | PVC-U |
| 6 | O-Ring | EPDM |
| 7 | Einlegemuffe | PVC-U |
| 8 | Überwurfmutter | PVC-U |
Justierbarer Sicherheitsblock
-
das Feature der Oberklasse: justierbarer Sicherheitsblock
- beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
- Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
- polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
- Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
- Dichtung: HDPE
- O-Ring EPDM 70 shoreDie SHORE-Härte, benannt nach Albert Ferdinand Shore, ist eine Kennzahl, die vorwiegend für Elastomere und gummielastische Polymere eingesetzt wird. Sie steht in direkter Beziehung zur Eindringtiefe und ist somit ein Maß für die Werkstoffhärte.
- industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
- kompakte, moderne Bauweise
- hervorragendes Preis-/Leistungsverhältnis
- Ersatzteilversorgung

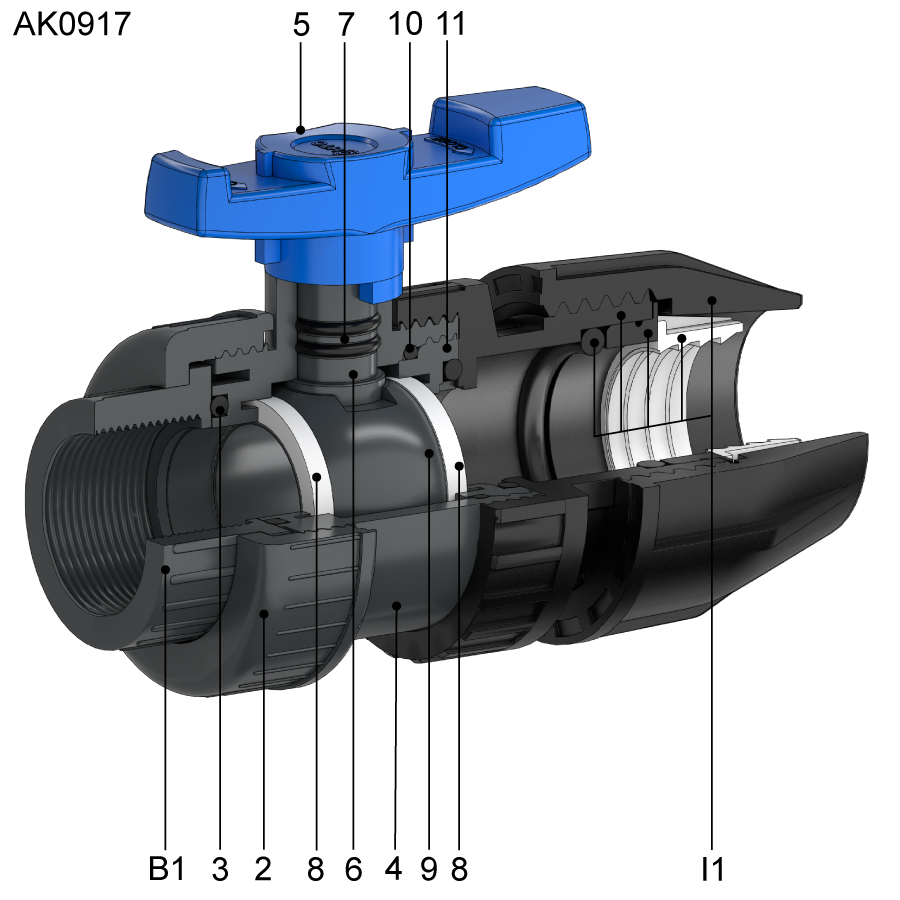

Ersatzteile Kugelhahn HTC Serie AK0917
Download
Unsere Empfehlung
Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.
Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.
Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.
Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
Verwenden Sie bitte keine Rohrzangen oder anderes Brachialwerkzeug - fester als fest führt nie zum Erfolg, da die Abdichtung rein über den innenliegenden Dichtungsring erfolgt!
