PVC-U Kugelhahn HDPE 2fach Überwurf Klebemuffe x PP-Klemme für PE-Rohr

Artikelnummer: AK0916

Artikel-Nr. Variante Preis Menge
AK0916.020.020 20 x 20mm 5,64 €*
AK0916.025.025 25 x 25mm 7,79 €*
AK0916.032.032 32 x 32mm 10,02 €*
AK0916.040.040 40 x 40mm 15,09 €*
AK0916.050.050 50 x 50mm 15,53 €*
AK0916.063.063 63 x 63mm 25,00 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Kugelhahn 2fach Überwurfmutter, Klebemuffe x PP-Klemme für PE-Rohr

Anschluss:
2fach Überwurf, Klebemuffe x PP-Klemme für PE-Rohr
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U, Klemme PP (Polypropylen)
Farbe:
Grau, Griff Blau, PP Klemme Schwarz
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Pikto
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

  • das Feature der Hochwertigen: justierbarer Sicherheitsblock
  • Dichtung: HDPE
  • O-Ring EPDM 70
    shore
    Die SHORE-Härte, benannt nach Albert Ferdinand Shore, ist eine Kennzahl, die vorwiegend für Elastomere und gummielastische Polymere eingesetzt wird. Sie steht in direkter Beziehung zur Eindringtiefe und ist somit ein Maß für die Werkstoffhärte.
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis


Justierbarer Sicherheitsblock

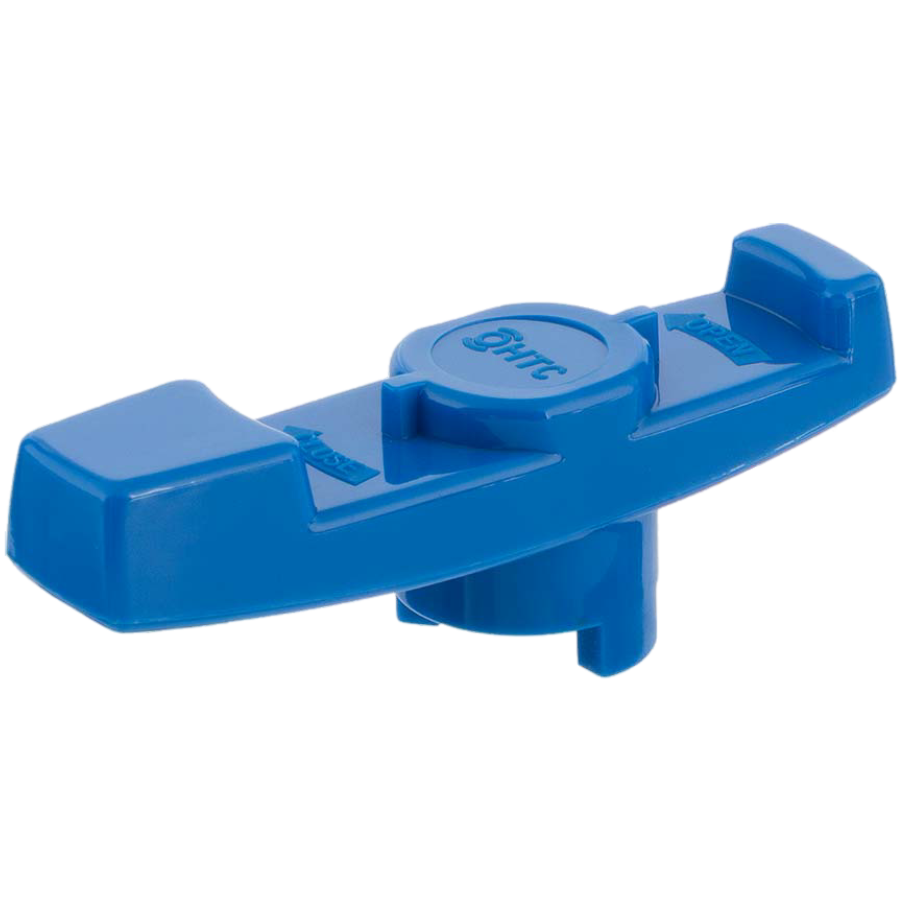

Das Griffstück dient gleichzeitig als Regulierschlüssel für den justierbaren Sicherheitsblock. Für die schnelle Anpassung des Dichtungsträgers zur Kugel. Der Druck der Überwurfmutter beim Zudrehen wird nicht auf die Kugel übertragen. Der Durchfluss ist in beide Richtungen möglich.
AK0010 Detail

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

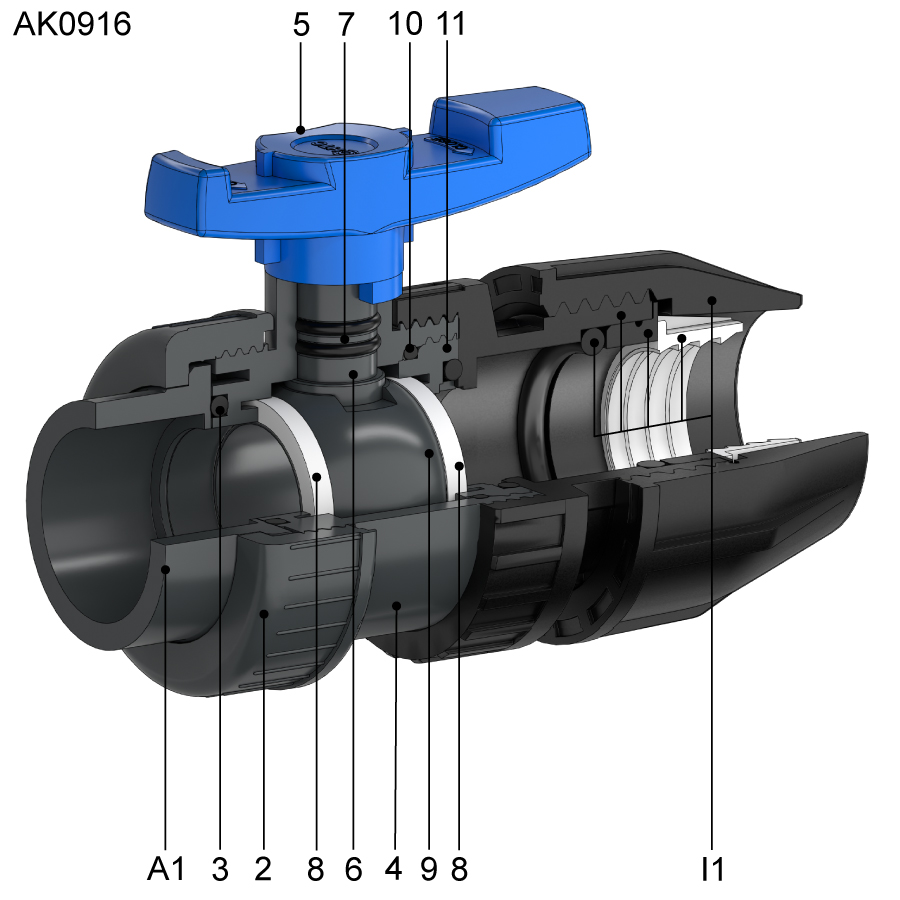

Ersatzteile für Kugelhahn Typ AK0903

Klebemuffe
Klebemuffe Kugelhahn HTC
Innengewinde
Muffe Innengewinde Kugelhahn HTC
Überwurfmutter
Überwurfmutter Kugelhahn HTC
O-Ring Satz
O-Ring Satz Kugelhahn HTC

PVC-U Kugelhahn HDPE 2fach Überwurf Klebemuffe x PP-Klemme für PE-Rohr

Die Verbindung zwischen dem PVC-U Rohrsystem und PE-Rohr ist mit diesem PVC-U Kugelhahn möglich. Für den Anschluss an ein PVC-U Rohr von 20mm bis 63mm dient die Klebemuffe. Das passende Rohr wird in die Klebemuffe eingeklebt. Das PE-Rohr wird mittels der Klemmverschraubung verklemmt. Beide Anschlussseiten sind jeweils mit einer Überwurfmutter mit dem Ventilkörper verschraubt und können bei Bedarf oder zur Entnahme der Armatur leicht gelöst werden.
PVC-U, weichmacherfreies Hart-PVC besticht durch hohe Beständigkeiten gegen verschiedene Säuren, Salzwasser oder chlorhaltigem Wasser. Aus diesem Grund sind PVC-U Kugelhähne ideal für die Schwimmbadtechnik, Bewässerungssysteme, Poolbau, Teichbau, Aquaristik und Meerwasseraquaristik.

Produkteigenschaften

  • maximaler Arbeitsdruck PN 10 bar bei 20°C Medium Wasser
  • Temperaturbereich von 0°C bis +45°C (kurzzeitig 60°C)
  • für Druck- und Saugleituungen zu verwenden
  • O-Ringe EPDM 70 shore
  • beständig gegen Säuren, Salzwasser und Chlor
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
