PVC-U Kugelhahn HDPE QuickConnector x PP-Klemme für PE-Rohr

Artikelnummer: AK0909
ab
8,31 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar

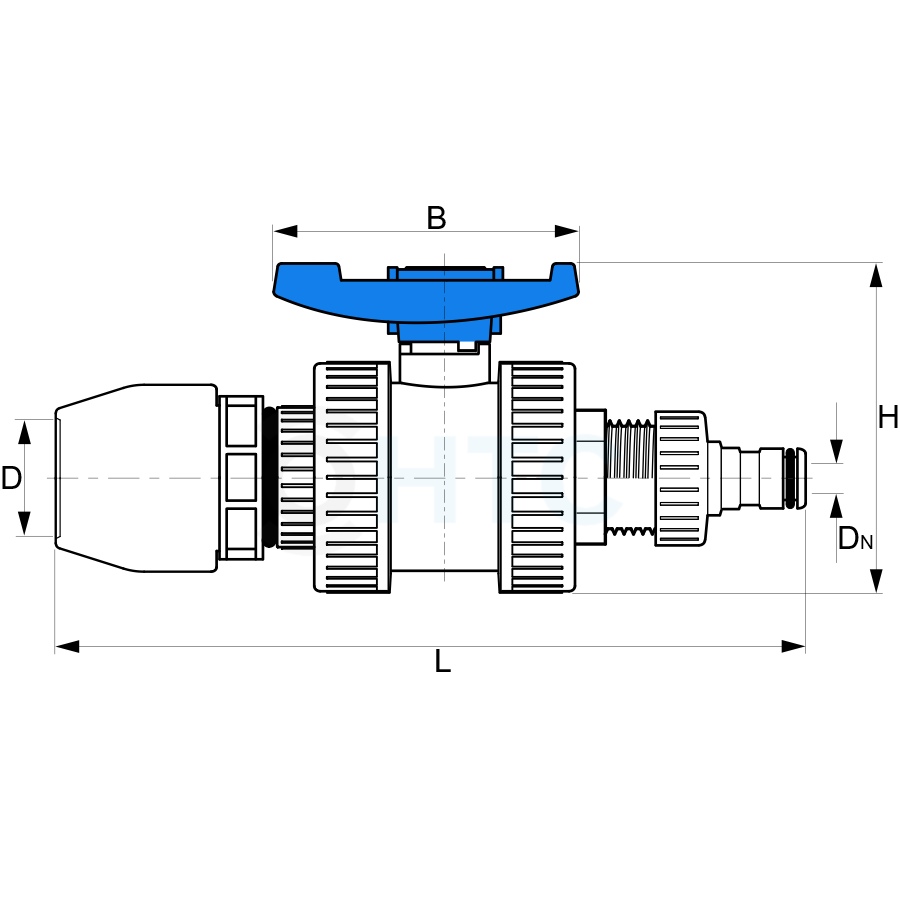

Varianten

Artikel-Nr.
Variante
B
D
DN
H
L
Rohr A-ø
Preis
Menge
AK0909.QUI.020
QuickConnector x 20mm
56
20
9
71
190
20
8,31 €*
Stk:
AK0909.QUI.025
QuickConnector x 25mm
77
25
9
89
208
25
10,51 €*
AK0909.QUI.032
QuickConnector x 32mm
87
32
9
103
235
32
14,43 €*
AK0909.JET.025
POWER JET x 25mm
77
25
15
89
220
25
12,82 €*
AK0909.JET.032
POWER JET x 32mm
87
32
15
103
235
32
16,22 €*

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

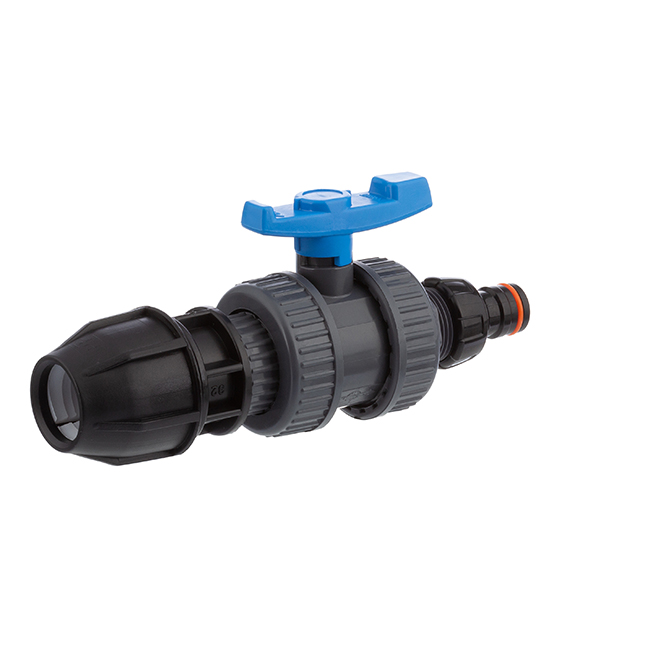

PVC-U Kugelhahn 2fach Überwurfmutter, QuickConnector x PP-Klemme für PE-Rohr

Anschluss:
2fach Überwurf, QuickConnector x PP-Klemme für PE-Rohr
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Aussengewinde geeignet für flachdichtende Fittings (z.B. Schlauchtülle mit Überwurfmutter)
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U, Klemme PP (Polypropylen)
Farbe:
Grau, Griff Blau, PP Klemme Schwarz
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Pikto

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock)


HTC AK0909 Kugelhahn Explosionsbild
 Nummer  Bezeichnung  Material
 1  Aussengewinde  PVC-U
 2  Überwurfmutter  PVC-U
 3  O-Ring  EPDM
 4  Körper  PVC-U
 5  Griff  PP
 6  Kugelwelle  PVC-U
 7  Wellendichtung  2fach EPDM
 8  Kugeldichtung  HDPE
 9  Kugel  PVC-U
 10  O-Ring  EPDM
 11  Kugelsicherung  PVC-U
 12  O-Ring  EPDM
 13  Fixierring  PA6
 14  Klemmfitting  PP
 14  Innengewinde  PVC-U
 15  QuickConnector  ABS
AK0903 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

Ersatzteile Kugelhahn HTC Serie AK0902

Profi-System POWER JET

Sie benötigen einen größeren Durchlass für mehr Durchfluss? Dann ist unser System POWER JET ideal. Das Profi-System POWER JET ist ideal in Verbindung mit längeren Schläuchen oder bei Einsatz von Pumpen. POWER JET Schlauchstecksystem für den Einsatz zwischen Hahn und Schlauch sowie Schlauch und Gerät - schnell, zuverlässig, wasserdicht und effektiv.

Kompatibel zu allen anderen Komponenten aus dem POWER JET Programm.


POWER JET Programm.

Für einen höheren Wasserdurchfluß

QuickConnector easy-to-click Profi-System Schlauchanschluss POWER JET

Das flexible und easy-to-click Profi-System POWER JET für alle Bewässerungs- und Reinigungsarbeiten in Ihrem Garten. Langlebige und zuverlässige Qualitätsverbindungen zwischen Wasserhahn und Bewässerungsvorrichtung find Sie hier in unserem Webshop PVC-Welt.de aus dem Profi-System POWER JET.

Das Schlauchsteck-System POWER JET ist so konzipiert wie das bekannte Standard-easy-to-click-System, durch den vergrößerten Durchlass bringt es aber mehr Power im professionellen Einsatz zwischen Hahn und Schlauch bzw. Schlauch und Gerät.


DOWNLOADRoHS Bestätigung HTC

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

orange dot Unsere Empfehlung


Spannriemen

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
Verwenden Sie bitte keine Rohrzangen oder anderes Brachialwerkzeug - fester als fest führt nie zum Erfolg, da die Abdichtung rein über den innenliegenden Dichtungsring erfolgt!
