PVC-U Muffennippel, Aussengewinde x Innengewinde reduziert

Artikelnummer: AF0207
Auswahl Steuerzone / Lieferland
ab
1,13 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(14) { ["tabellen_ansicht"]=> string(1) "1" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AF0209_Zeichnung.jpg" ["meta keywords"]=> string(16) "PVC_Muffennippel" ["hat_3d_bilder"]=> string(1) "1" ["dimension_0010_variante"]=> string(0) "" ["dimension_0630_s"]=> string(0) "" ["dimension_0288_g"]=> string(8) "" ["dimension_0300_g1"]=> string(8) "" ["dimension_0140_d"]=> string(0) "" ["dimension_0400_l"]=> string(0) "" ["dimension_0420_l1"]=> string(0) "" ["dimension_0450_l2"]=> string(0) "" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar

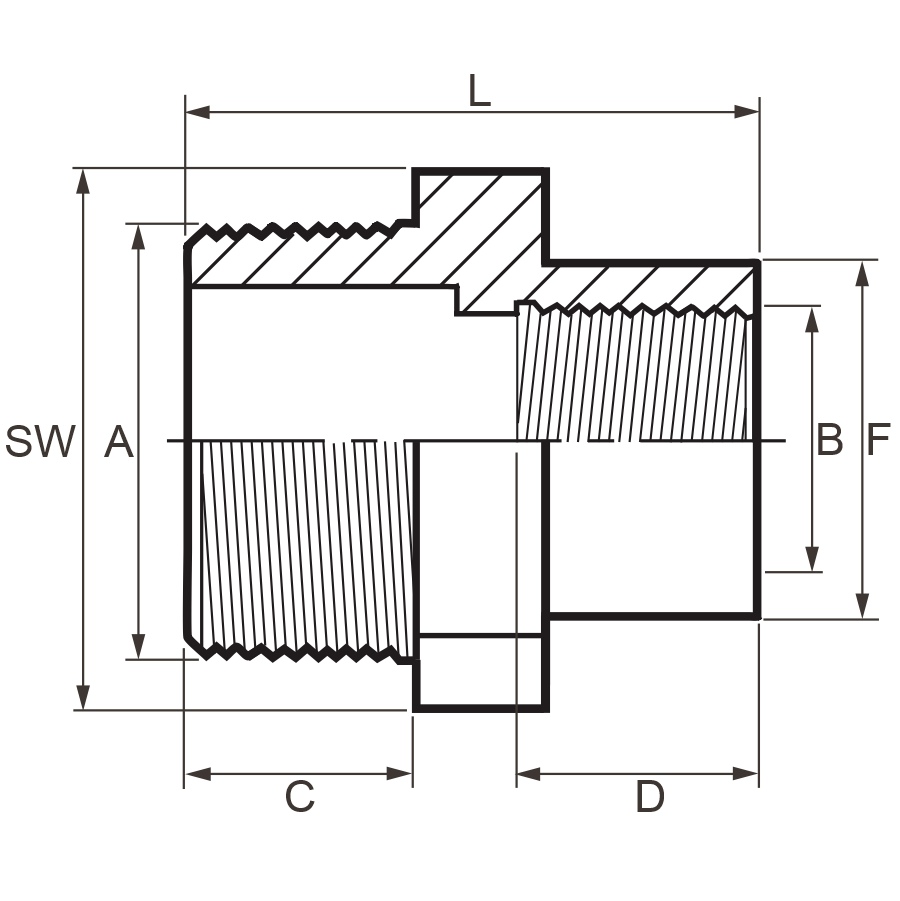

   Varianten

Artikel-Nr.
Variante
D
G
G1
L
L1
L2
S
Preis
Menge
AF0207.016.009
3/8" x 1/8"
25
3/8" (16,66mm)
1/8" (9,73mm)
28,5
10,5
12
25
1,71 €*
Stk:
Auf Lager: 482
Lieferzeit: 1 - 4 Werktage
AF0207.016.012
3/8" x 1/4"
23
3/8" (16,66mm)
1/4" (13,16mm)
31
12
12
24
1,71 €*
Stk.:
Auf Lager: 56
Lieferzeit: 1 - 4 Werktage
AF0207.020.009
1/2" x 1/8"
25
1/2" (20,96mm)
1/8" (9,73mm)
32,5
13
13
25
1,71 €*
Stk:
Auf Lager: 449
Lieferzeit: 1 - 4 Werktage
AF0207.020.012
1/2" x 1/4"
25
1/2" (20,96mm)
1/4" (13,16mm)
33,5
13
13
25
1,71 €*
Stk:
Auf Lager: 321
Lieferzeit: 1 - 4 Werktage
AF0207.020.016
1/2" x 3/8"
25
1/2" (20,96mm)
3/8" (16,66mm)
41
15
21
27
1,13 €*
Stk.:
Auf Lager: 401
Lieferzeit: 1 - 4 Werktage
AF0207.025.009
3/4" x 1/8"
25
3/4" (26,44mm)
1/8" (9,73mm)
35,5
14,5
12
30
1,71 €*
Stk:
Auf Lager: 455
Lieferzeit: 1 - 4 Werktage
AF0207.025.012
3/4" x 1/4"
25
3/4" (26,44mm)
1/4" (13,16mm)
35,5
15
13,5
30
1,71 €*
Stk:
Auf Lager: 379
Lieferzeit: 1 - 4 Werktage
AF0207.025.016
3/4" x 3/8"
23
3/4" (26,44mm)
3/8" (16,66mm)
36,5
15
13
30
1,71 €*
Stk.:
Auf Lager: 569
Lieferzeit: 1 - 4 Werktage
AF0207.025.020
3/4" x 1/2"
28,5
3/4" (26,44mm)
1/2" (20,96mm)
37,5
12,5
18
30
1,71 €*
Stk.:
Auf Lager: 347
Lieferzeit: 1 - 4 Werktage
AF0207.032.016
1" x 3/8"
23
1" (33,25mm)
3/8" (16,44mm)
39
19
12
36
1,68 €*
Stk.:
Auf Lager: 205
Lieferzeit: 1 - 4 Werktage
AF0207.032.020
1" x 1/2"
28
1" (33,25mm)
1/2" (20,96mm)
43,5
19
17
36
1,68 €*
Stk.:
Auf Lager: 455
Lieferzeit: 1 - 4 Werktage
AF0207.032.025
1" x 3/4"
33
1" (33,25mm)
3/4" (26,44mm)
43,5
18,5
17,5
36
2,03 €*
Stk:
Auf Lager: 150
Lieferzeit: 1 - 4 Werktage
AF0207.040.009
1 1/4" x 1/8"
25
1 1/4" (41,91mm)
1/8" (9,73mm)
43
19
13
50
2,31 €*
Stk:
Auf Lager: 492
Lieferzeit: 1 - 4 Werktage
AF0207.040.012
1 1/4" x 1/4"
25
1 1/4" (41,91mm)
1/4" (13,16mm)
40,5
18
13
46
2,31 €*
Stk:
Auf Lager: 426
Lieferzeit: 1 - 4 Werktage
AF0207.040.016
1 1/4" x 3/8"
25
1 1/4" (41,91mm)
3/8" (16,66mm)
40
18
13
46
2,31 €*
Stk:
Auf Lager: 427
Lieferzeit: 1 - 4 Werktage
AF0207.040.020
1 1/4" x 1/2"
28
1 1/4" (41,91mm)
1/2" (20,96mm)
48
21,5
18
46
1,80 €*
Stk.:
Auf Lager: 164
Lieferzeit: 1 - 4 Werktage
AF0207.040.025
1 1/4" x 3/4"
34
1 1/4" (41,91mm)
3/4" (26,44mm)
49,5
21,5
19,5
46
1,80 €*
Stk.:
Auf Lager: 146
Lieferzeit: 1 - 4 Werktage
AF0207.040.032
1 1/4" x 1"
40,5
1 1/4" (41,91mm)
1" (33,25mm)
46,5
17,5
21
46
2,28 €*
Stk:
Auf Lager: 262
Lieferzeit: 1 - 4 Werktage
AF0207.050.009
1 1/2" x 1/8"
25
1 1/2" (47,81mm)
1/8" (9,73mm)
45,5
19,5
13,5
55
3,68 €*
Stk:
Auf Lager: 529
Lieferzeit: 1 - 4 Werktage
AF0207.050.012
1 1/2" x 1/4"
25
1 1/2" (47,81mm)
1/4" (13,16mm)
42,5
19,5
13,5
50
3,68 €*
Stk:
Auf Lager: 682
Lieferzeit: 1 - 4 Werktage
AF0207.050.025
1 1/2" x 3/4"
33
1 1/2" (47,81mm)
3/4" (26,44mm)
50
21,5
17,5
50
2,00 €*
Stk.:
Auf Lager: 76
Lieferzeit: 1 - 4 Werktage
AF0207.050.032
1 1/2" x 1"
41
1 1/2" (47,81mm)
1" (33,25mm)
53
22
22
50
2,26 €*
Stk.:
Auf Lager: 115
Lieferzeit: 1 - 4 Werktage
AF0207.050.040
1 1/2" x 1 1/4"
51
1 1/2" (47,81mm)
1 1/4" (41,91mm)
54,5
22
24
55
2,51 €*
Stk.:
Auf Lager: 696
Lieferzeit: 1 - 4 Werktage
AF0207.063.009
2" x 1/8"
25
2" (59,61mm)
1/8" (9,73mm)
49
20,5
13
65
4,75 €*
Stk:
Auf Lager: 505
Lieferzeit: 1 - 4 Werktage
AF0207.063.012
2" x 1/4"
25
2" (59,61mm)
1/4" (13, 16mm)
42,5
21,5
12,5
65
4,75 €*
Stk:
Auf Lager: 346
Lieferzeit: 1 - 4 Werktage
AF0207.063.016
2" x 3/8"
25
2" (59,61mm)
3/8" (16,66mm)
42,5
21,5
13
65
4,17 €*
Stk:
Auf Lager: 487
Lieferzeit: 1 - 4 Werktage
AF0207.063.020
2" x 1/2"
27,5
2" (59,61mm)
1/2" (20,96mm)
50
22
16
65
5,69 €*
Stk:
Auf Lager: 469
Lieferzeit: 1 - 4 Werktage
AF0207.063.025
2" x 3/4"
33
2" (59,61mm)
3/4" (26,44mm)
50,5
23,5
17
65
4,17 €*
Stk:
Auf Lager: 433
Lieferzeit: 1 - 4 Werktage
AF0207.063.032
2" x 1"
41
2" (59,61mm)
1" (33,25mm)
53
24,5
23,5
64
3,17 €*
Stk.:
Auf Lager: 30
Lieferzeit: 1 - 4 Werktage
AF0207.063.040
2" x 1 1/4"
51
2" (59,61mm)
1 1/4" (41,91mm)
58
25,5
24
65
2,64 €*
Stk.:
Auf Lager: 54
Lieferzeit: 1 - 4 Werktage
AF0207.063.050
2" x 1 1/2"
58
2" (59,61mm)
1 1/2" (47,81mm)
55
22
22,5
65
3,56 €*
Stk.:
Auf Lager: 402
Lieferzeit: 1 - 4 Werktage
AF0207.075.040
2 1/2" x 1 1/4"
53
2 1/2" (75,18mm)
1 1/4" (41,91mm)
56,5
29
27
80
4,95 €*
Stk.:
Auf Lager: 59
Lieferzeit: 1 - 4 Werktage
AF0207.075.050
2 1/2" x 1 1/2"
63
2 1/2" (75,18mm)
1 1/2" (47,81mm)
60
29
27,5
80
5,13 €*
Stk.:
Auf Lager: 59
Lieferzeit: 1 - 4 Werktage
AF0207.075.063
2 1/2" x 2"
75
2 1/2" (75,18mm)
2" (59,61mm)
87
29
38
80
5,63 €*
Stk.:
Auf Lager: 19
Lieferzeit: 1 - 4 Werktage
AF0207.090.050
3" x 1 1/2"
59
3" (87,88mm)
1 1/2" (47,81mm)
67
33
23
95
6,18 €*
Stk.:
Auf Lager: 21
Lieferzeit: 1 - 4 Werktage
AF0207.090.063
3" x 2"
75
3" (87,88mm)
2" (59,61mm)
33
35
6,39 €*
Stk.:
Auf Lager: 12
Lieferzeit: 1 - 4 Werktage
AF0207.090.075
3" x 2 1/2"
90
3" (87,88mm)
2 1/2" (75,18mm)
99
32
46
93
6,63 €*
Stk.:
Auf Lager: 8
Lieferzeit: 1 - 4 Werktage
AF0207.110.063
4" x 2"
75
4" (113,03mm)
2" (59,61mm)
88
38,5
37
119
14,71 €*
Stk.:
Auf Lager: 7
Lieferzeit: 1 - 4 Werktage
AF0207.110.075
4" x 2 1/2"
90
4" (113,03mm)
2 1/2" (75,18mm)
91
38
40
119
15,03 €*
Stk.:
Auf Lager: 6
Lieferzeit: 1 - 4 Werktage
AF0207.110.090
4" x 3"
107,5
4" (113,03mm)
3" (87,88mm)
95
38
46
119
16,23 €*
Stk.:
Auf Lager: 11
Lieferzeit: 1 - 4 Werktage

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

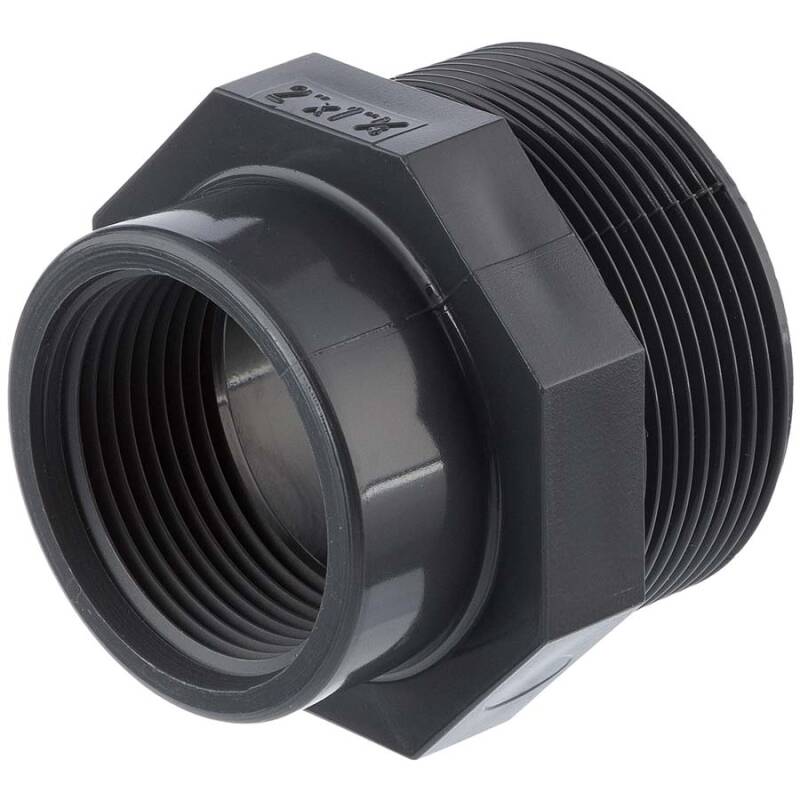

PVC-U Muffennippel, Aussengewinde x Innengewinde reduziert

Anschluss:
Aussengewinde x Innengewinde reduziert
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau

Sicherung Gewindeverbindung

nachträgliche Sicherung einer Gewindeverbindung


Sichern Sie nachträglich ihre Gewindeverbindung durch eine Schlauchschelle um eine Beschädigung oder Aufplatzen der Gewindemuffe bei seitl. Zug oder Druck zu verhindern.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
