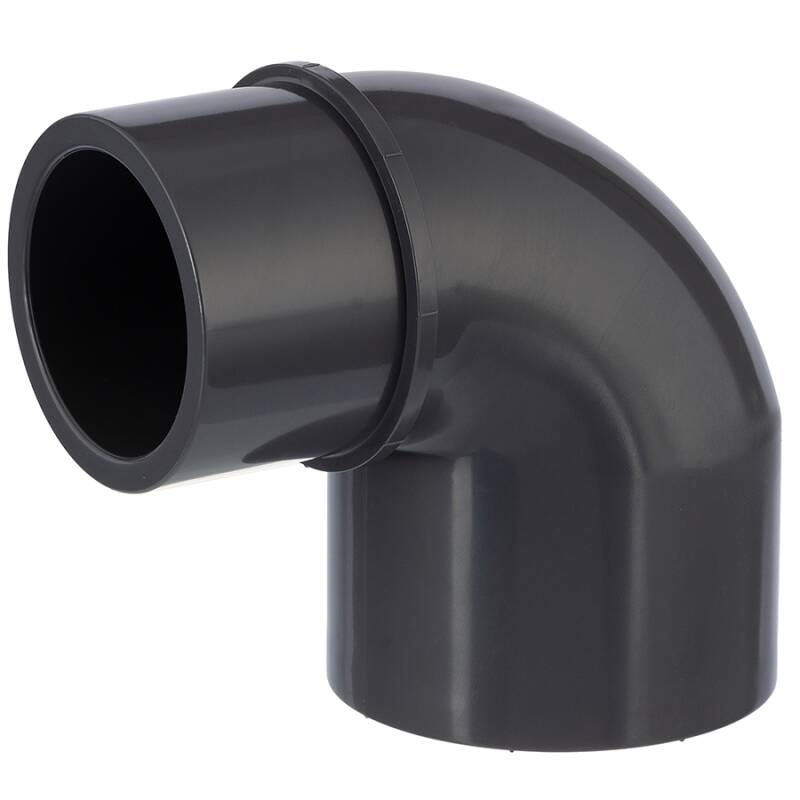

PVC-U Reduzierwinkel 90° Klebemuffe x Klebestutzen/-muffe

Artikelnummer: AF0405
Auswahl Steuerzone / Lieferland
ab
1,07 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(21) { ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(18) "PVC_Reduzierwinkel" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AF0405_Zeichnung.jpg" ["dimension_0010_variante"]=> string(22) "
10er Pack" ["dimension_0140_d"]=> string(3) "" ["keine preissuchmaschinen"]=> string(1) "1" ["dimension_0141_d1"]=> string(3) "" ["dimension_0340_h"]=> string(0) "" ["dimension_0400_l"]=> string(0) "" ["dimension_0420_l1"]=> string(0) "" ["dimension_0450_l2"]=> string(0) "" ["dimension_0470_l3"]=> string(0) "" ["dimension_0480_l4"]=> string(0) "" ["dimension_0142_d"]=> string(3) "" ["dimension_0150_d1"]=> string(3) "" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["hat_3d_bilder"]=> string(1) "1" ["break_after"]=> string(1) "1" ["break_after_color"]=> string(7) "#b1b1b1" ["break_after_thickness"]=> string(3) "2px" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
D
D1
d
d1
H
L
L1
L2
L3
L4
Preis
Menge
AF0405.020.016
20/25 x 20/16mm
20
25
16
20
44
51,5
16,5
19
14
16
1,07 €*
Stk.:
AF0405.025.020
25/32 x 25/20mm
25
32
20
25
52,5
61,5
19
22,5
16
19
1,13 €*
Stk.:
AF0405.032.025
32/40 x 32/25mm
32
40
25
32
64
73
23
26
19
22,5
1,27 €*
Stk.:
AF0405.040.032
40/50 x 40/32mm
40
50
32
40
77,5
86
28
32
22,5
26,5
1,39 €*
Stk.:
AF0405.050.040
50/63 x 50/40mm
50
63
40
50
94
104
31,5
36,5
27
31
1,69 €*
AF0405.063.050
63/75 x 63/50mm
63
75
50
63
112
124
38
44
31
38
3,14 €*
Stk.:
AF0405.075.063
75 x 75/63mm
75
89
63
75
124
139
44
---
37,5
44
7,43 €*
Stk.:
AF0405.110.090
110 x 110/90mm
110
90
110
180
196
---
20,43 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Reduzierwinkel 90° Klebemuffe x Klebestutzen/-muffe

Anschluss:
Klebemuffe x Klebestutzen /-muffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau

Der Übergangsnippel von HTC Logo zeigt seine Stärken und sein Alleinstellungsmerkmal im Detail


Reduzierwinkel 90° Detail 1

Die zusätzlichen Features


  • Werkzeugbau der Spitzenklasse
    • Vier Nutzmaße für maximale Flexibilität
    • Winkelseite mit nutzbarem Stutzen- und Muffenmaß
    • Reduzierseite ebenso mit nutzbarem Stutzen- und Muffenmaß
  • 45° Markierung für einfache Ausrichtung

  • Reduzierungseite mit Muffenanschlag
Reduzierwinkel 90° Detail 2

Ob der Reduzierwinkel 90° bereits aus unserem Produktionsprogramm ist und damit alle Features aufweist, zeigen Ihnen die vier verstärkt angegebenen Nutzmaße.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
