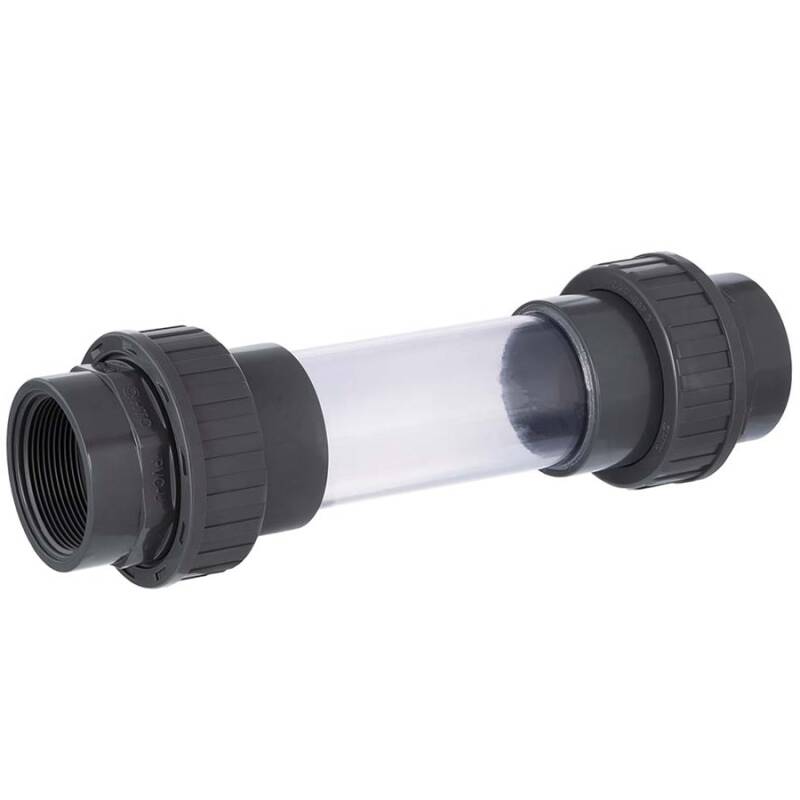

PVC-U Sichtglas 2fach Verschraubung Innengewinde

Artikelnummer: AF0016
Auswahl Steuerzone / Lieferland
ab
3,13 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll

wichtiger Hinweis

der Artikel wird speziell für Sie angefertigt - keine Rückgabe, kein Widerruf

  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
A
B
C
D
max. Bar
Preis
Menge
AF0016.000.020
1/2"
1/2" (20,96mm)
43
170
256
10
3,13 €*
Stk.:
AF0016.000.025
3/4"
3/4" (26,44mm)
53,5
160
262
10
3,76 €*
Stk.:
AF0016.000.032
1"
1" (33,25mm)
60,5
153
295
10
5,57 €*
Stk.:
AF0016.000.040
1 1/4"
1 1/4" (41,91mm)
74
148
280
10
8,43 €*
Stk.:
AF0016.000.050
1 1/2"
1 1/2" (47,80mm)
81
138
300
10
10,75 €*
Stk.:
AF0016.000.063
2"
2" (59,61mm)
97,5
124
320
10
16,60 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Sichtglas 2fach Verschraubung Innengewinde

Anschluss:
Verschraubung, 2fach Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
O-Ring:
NBR
Farbe:
Grau, Körper transparent bläulich

Hinweis UV-Strahlung: Nicht in sonnenexponierter Lage oder im Bereich von UV-Licht verbauen - Algenbildung und Gefahr der Einfärbung des transparenten Rohres

Hinweis Aufdruck: Das transparente Rohr ist in regelmäßigen Abständen mit produktspezifischen Angaben bedruckt, welche auch im Sichtbereich des Sichtglases erscheinen können.


  • industriell einsetzbares Sichtglas, Inspektionsglas zur Kontrolle des Durchflusses
  • 2fach Verschraubung mit EPDM Dichtung 70 shore
  • hochwertiges PVC-U Glasrohr von HTC Logo
  • Sichtglas zu Reinigungszwecken leicht aus einem starren Rohrsystem entnehmbar

Ersatzteile Schauglas 2fach Innengewinde AF0016

AF0600.SIG Basisteil Subject für Verschraubung Innengewinde

Ersatzteil Basisteil Innengewinde
AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Deckel für Verschraubung Gewinde

Verschlusskappe
DOWNLOADRoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
