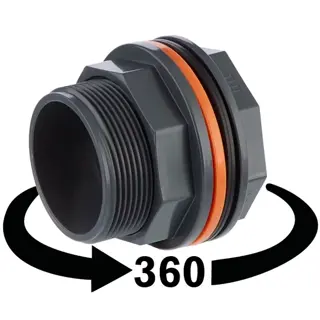

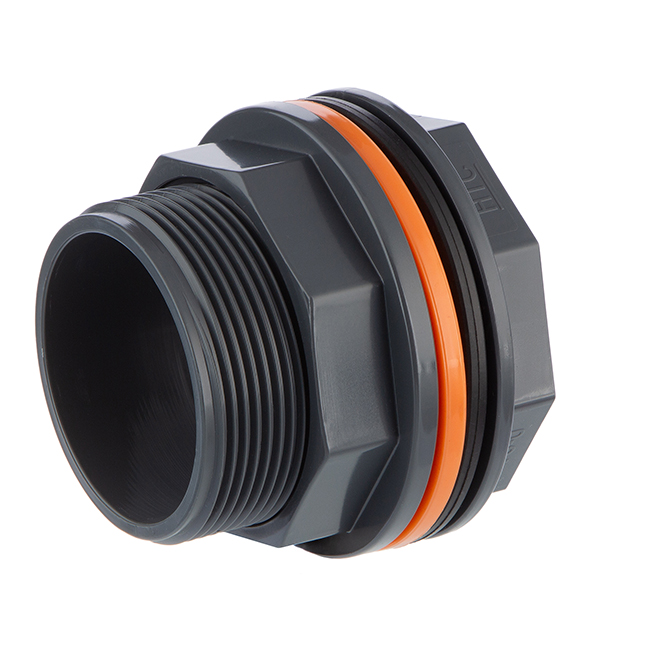

PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde

Artikelnummer: AF0820
ab
3,78 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar

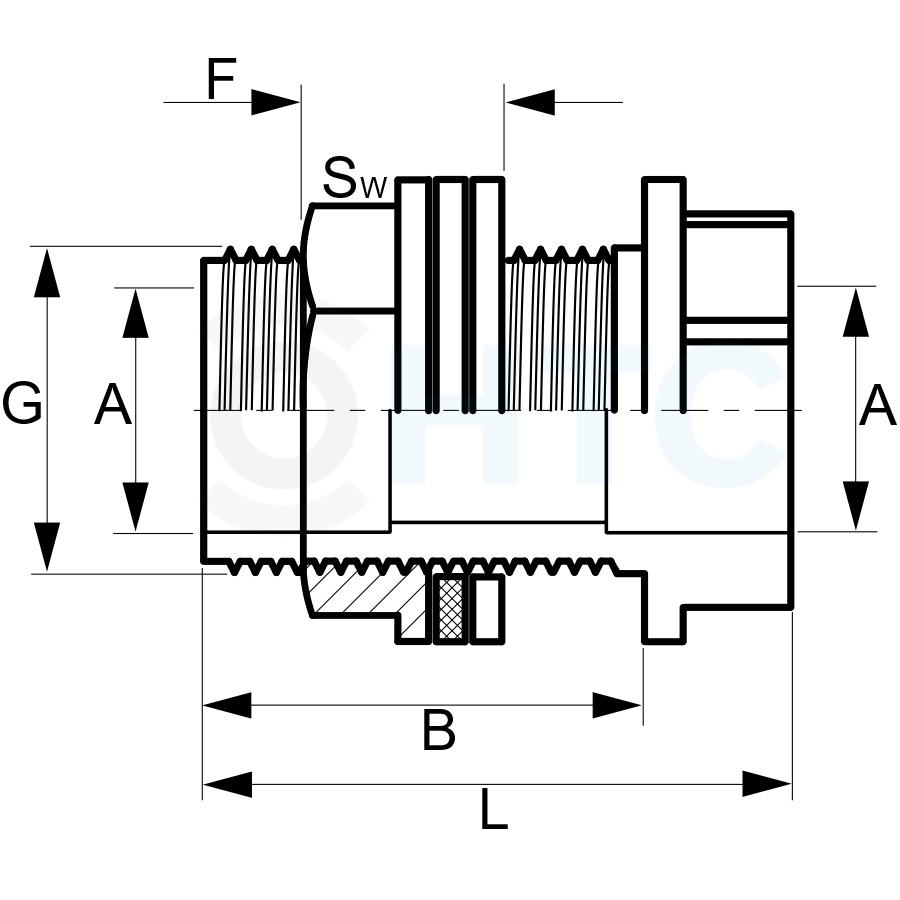

Varianten

Produktbild
Artikel-Nr.
Variante
A
B
F
G
L
SW
Preis
Menge
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 16 x 16mm, 1/2"
AF0820.016.020
16 x 16mm, 1/2"
16
32
20
1/2" (20,96mm)
43
27
3,78 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 20 x 20mm, 3/4"
AF0820.020.025
20 x 20mm, 3/4"
20
42
16
3/4" (26,44mm)
56
33
4,43 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 25 x 25mm, 1"
AF0820.025.032
25 x 25mm, 1"
25
44
21,5
1" (33,25mm)
58,5
40
5,03 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 32 x 32mm, 1 1/4"
AF0820.032.040
32 x 32mm, 1 1/4"
32
48,5
23
1 1/4" (41,91mm)
66
49
5,46 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 40 x 40mm, 1 3/4"
AF0820.040.055
40 x 40mm, 1 3/4"
40
47
26,5
1 3/4" (53,75mm)
65
60
8,54 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 50 x 50mm, 2"
AF0820.050.063
50 x 50mm, 2"
50
50
28
2" (59,61mm)
67
66
9,94 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 63 x 63mm, 2 1/2"
AF0820.063.075
63 x 63mm, 2 1/2"
63
55
30
2 1/2" (75,18mm)
84
28,56 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 75 x 75mm, 3"
AF0820.075.090
75 x 75mm, 3"
75
65
36
3" (87,88mm)
100
28,56 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 90 x 90mm, 4"
AF0820.090.110
90 x 90mm, 4"
90
89
38
4" (113,03mm)
128
97,75 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Tankdurchführung Tankconnector Klebemuffe x Klebemuffe/Aussengewinde

  • ideal zur Anbindung eines Schlauch- oder Rohrsystem an einen Behälter/Tank
  • von beiden Seiten kann ein Rohr eingeklebt werden
  • mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter
Anschluss:
Klebemuffe x Klebemuffe/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Dichtung:
inklusive zwei Flachdichtungen EPDM bzw. einer Flachdichtung und orangem PE-Ring

Die optimale Lochbohrung


  • "mind. Bohrung" zeigt Ihnen die minimalste (optimale) Lochausschnittsgröße an.


  • Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich der Silikonfilm mit einem Messer leicht vom Behälter trennen.


  • Die PVC Tankdurchführung Tank Connector mit beidseitiger Klebemuffe kann an der Wand und auch als Bodenablauf genutzt werden.

 Gewinde  mind. Bohrung
 1/2"  21,0mm
 3/4"  26,5mm
 1"  33,5mm
 1 1/4"  42,0mm
 1 3/4"  53,5mm
 2"  60,0mm
 2 1/2"  75,5mm
 3"  88,0mm
 4"  113,5mm

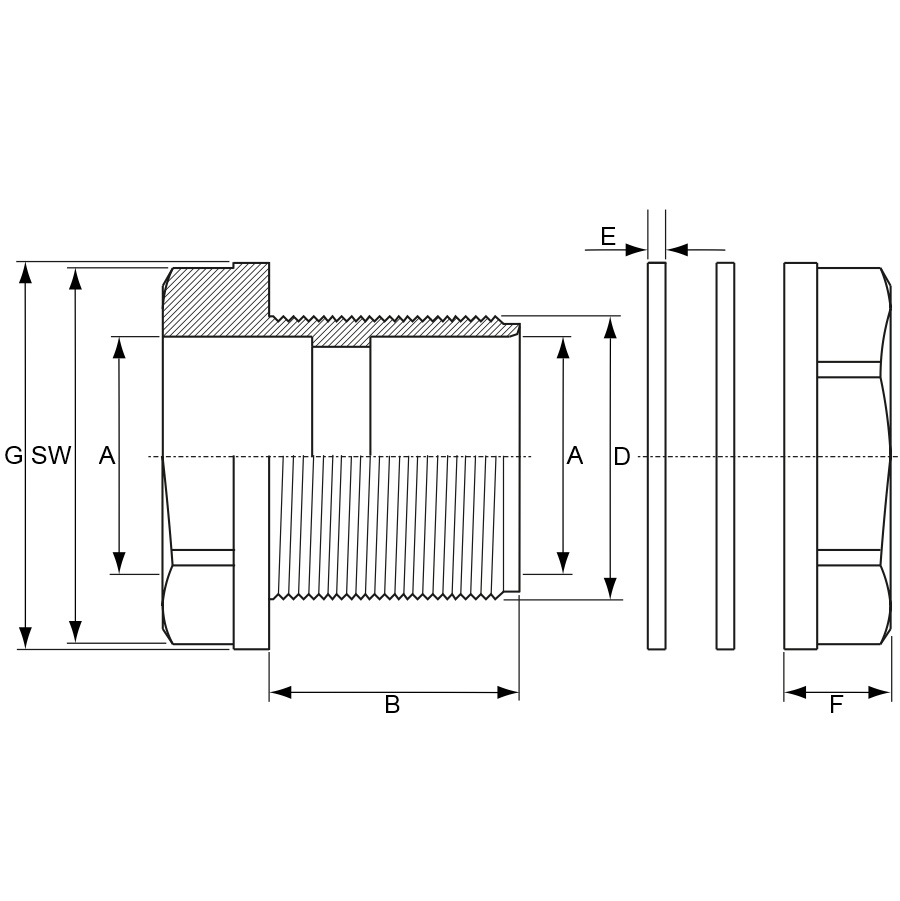

Ersatzteile Tankdurchführung AF0820

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Medien

AF0821.016.020

16/20mm x 16mm, 1/2" - .Step-File

AF021.020.025

20/25mm x 20mm, 3/4" - .Step-File

AF0821.025.032

25/32mm x 25mm, 1" - .Step-File

AF0821.032.040

32/40mm x 32mm, 1 1/4" - .Step-File

AF0821.040.055

40/50mm x 40mm, 1 3/4" - Step-File

AF0821.050.063

50/63mm x 50mm, 2" - .Step-File

AF0821.063.075

63/75mm x 63mm, 2 1/2" - .Step-File

PVC-Tankdurchführung mit beidseitig Klebemuffe

Die Tankdurchführung für den Behälterbau, Anbindung an Tanks, Pool, Teich oder Aquarium hat auf beiden Seiten eine Klebemuffe zum Einkleben von PVC-U Rohr. Der zusätzliche seitliche Abgang ermöglicht den Einsatz für verschiedene Misch- und Verteilersysteme und findet seinen Einsatz bis max. Arbeitsdruck von 10 bar bei 20° Medium Wasser. Die Rohre werden mit PVC-U Kleber verklebt.

Klebeanleitung: Kleben von PVC-U Rohren und Fittings

Einbautipp

Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä. und setzen Sie die Tankdurchführung in ein Silikonbett. Dadurch erhalten Sie eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich das Silikon mit einem Messer leicht vom Behälter trennen. Die Tankdurchführung ist ideal für die Verwendung bei Aquarien, Pool, Teich, Zisternen und Wassertanks. Eine Anbindung an einer planen Fläche ist ideal. Möchten Sie die Tankdurchführung an gewölbten Flächen wie z.B. Fässern oder Regentonnen anbringen, so überprüfen Sie vor Kauf die Biegung der Tonnenwölbung und die Wandungsstärke. Ist diese zu dick oder zu starr und es erscheint nicht möglich im Bereich der Tankdurchführung durch Andrehen der Kontermutter eine plane Fläche zu erzielen, so ist für solche Fälle eine PVC-Tankdurchführuung nicht zu empfehlen.

Die Anbindungsmöglichkeiten

Das Maß B gibt die Länge des Aussengewindes an. Wenn Sie die beiden Dichtungen und die Überwurfmutter abziehen, steht Ihnen das Nettonutzmaß zur Verfügung. Dies liegt je nach Größe des Tanklanschlusses bei ca. 30mm. Das Aussengewinde ist rein für die Aufnahme der Dichtungen und der Kontermutter ausgelegt und nicht zur Nutzung für den Anbau von Gewindefittings etc. ausgelegt.
