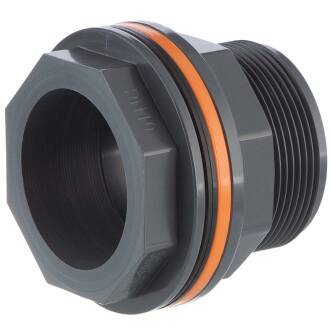

PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde

Artikelnummer: AF0820
Auswahl Steuerzone / Lieferland
ab
3,83 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(13) { ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(21) "PVC_Tankdurchführung" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AF0820_Zeichnung.jpg" ["alt_list"]=> string(1) "1" ["hat_3d_bilder"]=> string(1) "1" ["dimension_0010_variante"]=> string(21) "
10er Pack" ["dimension_0020_a"]=> string(3) "" ["dimension_0060_b"]=> string(0) "" ["dimension_0280_f"]=> string(0) "" ["dimension_0288_g"]=> string(3) "" ["dimension_0400_l"]=> string(0) "" ["dimension_0680_sw"]=> string(0) "" ["anbieterkennzeichnung_htc"]=> string(1) "1" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
A
B
F
G
L
SW
Preis
Menge
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 16 x 16mm, 1/2", Stück
AF0820.016.020
16 x 16mm, 1/2"
Stück
16
32
20
1/2" (20,96mm)
43
27
3,83 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 16 x 16mm, 1/2", 10er Pack
AF0820.016.020-10
16 x 16mm, 1/2"
10er Pack
16
32
20
1/2" (20,96mm)
43
27
30,63 €*
3,06 € / Stk.
Pack:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 20 x 20mm, 3/4", Stück
AF0820.020.025
20 x 20mm, 3/4"
Stück
20
42
16
3/4" (26,44mm)
56
33
4,11 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 20 x 20mm, 3/4", 10er Pack
AF0820.020-25-10
20 x 20mm, 3/4"
10er Pack
20
42
16
3/4" (26,44mm)
56
33
32,81 €*
3,28 € / Stk.
Pack:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 25 x 25mm, 1", Stück
AF0820.025.032
25 x 25mm, 1"
Stück
25
44,5
21,5
1" (33,25mm)
59,5
40
4,84 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 25 x 25mm, 1", 10er Pack
AF0820.025.032-10
25 x 25mm, 1"
10er Pack
25
44,5
21,5
1" (33,25mm)
59,5
40
38,75 €*
3,87 € / Stk.
Pack:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 32 x 32mm, 1 1/4", Stück
AF0820.032.040
32 x 32mm, 1 1/4"
Stück
32
49
23
1 1/4" (41,91mm)
66
48
7,21 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 32 x 32mm, 1 1/4", 10er Pack
AF0820.032.040-10
32 x 32mm, 1 1/4"
10er Pack
32
49
23
1 1/4" (41,91mm)
66
48
57,70 €*
5,77 € / Stk.
Pack:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 40 x 40mm, 1 1/2", Stück
AF0820.040.050
40 x 40mm, 1 1/2"
Stück
40
56,5
28
1 1/2" (47,81mm)
75
57,5
8,47 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 40 x 40mm, 1 1/2", 10er Pack
AF0820.040.050-10
40 x 40mm, 1 1/2"
10er Pack
40
56,5
28
1 1/2" (47,81mm)
75
57,5
67,79 €*
6,78 € / Stk.
Pack:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 50 x 50mm, 2", Stück
AF0820.050.063
50 x 50mm, 2"
Stück
50
50
27,5
2" (59,61mm)
76
66
10,08 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 50 x 50mm, 2", 10er Pack
AF0820.050.063-10
50 x 50mm, 2"
10er Pack
50
50
27,5
2" (59,61mm)
76
66
80,63 €*
8,06 € / Stk.
Pack:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 63 x 63mm, 2 1/2", Stück
AF0820.063.075
63 x 63mm, 2 1/2"
Stück
63
55
30
2 1/2" (75,18mm)
84
14,73 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 63 x 63mm, 2 1/2", 10er Pack
AF0820.063.075-10
63 x 63mm, 2 1/2"
10er Pack
63
55
30
2 1/2" (75,18mm)
84
117,81 €*
11,78 € / Stk.
Pack:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 75 x 75mm, 3"
AF0820.075.090
75 x 75mm, 3"
75
65
36
3" (87,88mm)
100
28,56 €*
Stk:
PVC-U Tankdurchführung Klebemuffe x Klebemuffe/Aussengewinde 90 x 90mm, 4"
AF0820.090.110
90 x 90mm, 4"
90
89
38
4" (113,03mm)
128
97,75 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Tankdurchführung Tankconnector Klebemuffe x Klebemuffe/Aussengewinde

  • ideal zur Anbindung eines Schlauch- oder Rohrsystem an einen Behälter/Tank
  • von beiden Seiten kann ein Rohr eingeklebt werden
  • mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter (AF0803) - nicht für feste Verrohrung
Anschluss:
Klebemuffe x Klebemuffe/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Dichtung:
inklusive Flachdichtung und orangem PE-Ring
ab 63mm zwei Flachdichtungen ohne PE-Ring


Die optimale Lochbohrung



  • "mind. Bohrung" zeigt Ihnen die minimalste (optimale) Lochausschnittsgröße an.


  • Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich der Silikonfilm mit einem Messer leicht vom Behälter trennen.



  • Die PVC Tankdurchführung Tank Connector mit beidseitiger Klebemuffe kann an der Wand und auch als Bodenablauf genutzt werden.

 Gewinde  mind. Bohrung
 1/2"  21,0mm
 3/4"  26,5mm
 1"  33,5mm
 1 1/4"  42,0mm
 1 3/4"  53,5mm
 2"  60,0mm
 2 1/2"  75,5mm
 3"  88,0mm
 4"  113,5mm

Verarbeitungstipp: Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä. und setzen Sie die Tankdurchführung in ein Silikonbett. Dadurch erhalten Sie eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich das Silikon mit einem Messer leicht vom Behälter trennen. Die Tankdurchführung ist ideal für die Verwendung bei Aquarien, Pool, Teich, Zisternen und Wassertanks. Eine Anbindung an einer planen Fläche ist ideal. Möchten Sie die Tankdurchführung an gewölbten Flächen wie z.B. Fässern oder Regentonnen anbringen, so überprüfen Sie vor Kauf die Biegung der Tonnenwölbung und die Wandungsstärke. Ist diese zu dick oder zu starr und es erscheint nicht möglich im Bereich der Tankdurchführung durch Andrehen der Kontermutter eine plane Fläche zu erzielen, so ist für solche Fälle eine PVC-Tankdurchführung nicht zu empfehlen.


Ersatzteile Tankdurchführung AF0820

Flachdichtung Tankdurchführung

Flachdichtung Tankdurchführung

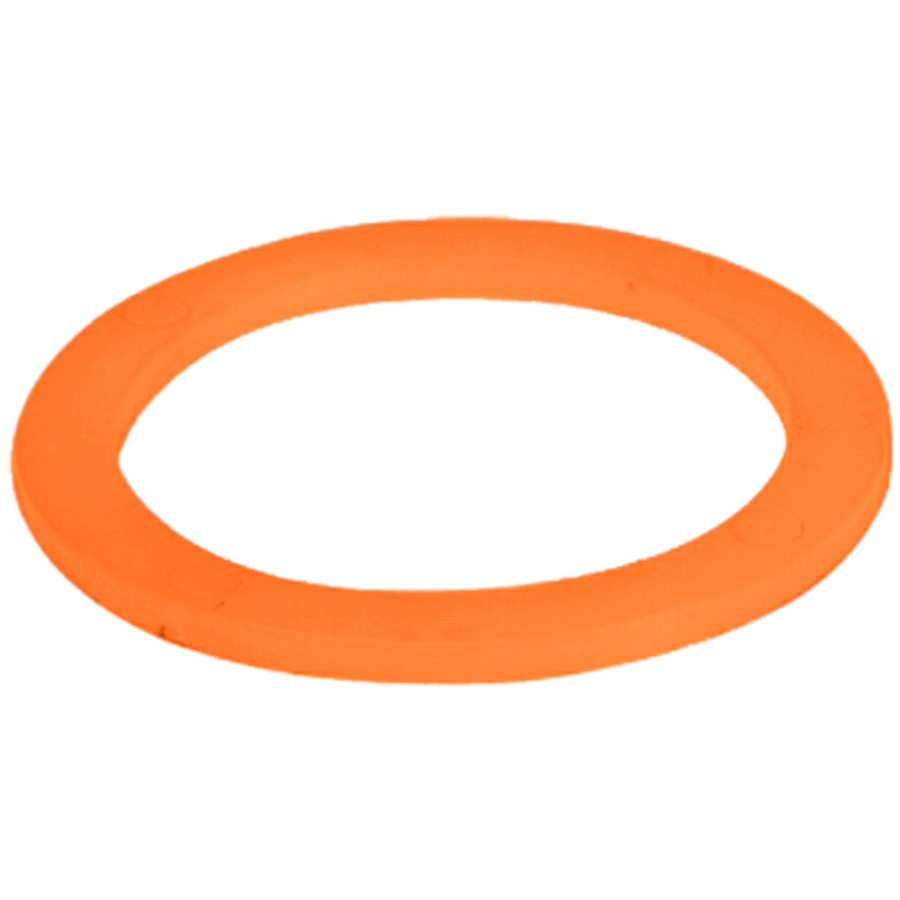

PE Gleitring Tankdurchführung

PE Gleitring
PVC Kontermutter Gegenmutter

Kontermutter, Gegnmutter
