Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.
Beschreibung

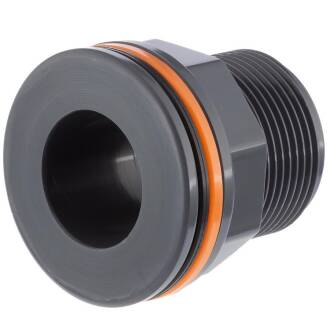

PVC-U Tankdurchführung Tankconnector Bodenablauf mit flachem Auslauf
- ideal zur Anbindung eines Schlauch- oder Rohrsystem an einen Behälter/Tank
- von einer Seiten kann ein Rohr eingeklebt werden
- mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter (AF0803) - nicht für feste Verrohrung
Tankdurchführung Bodenablauf mit flachem Auslauf
- ideal im Behälter- bzw. Tankboden für die (fast) Komplettentleerung
- flacher Auslauf mit einseitiger Klebemuffe
- mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter
- Rohrleitungssystem vom Tank, Behälter jederzeit demontierbar und Tankdurchführung z.B. mit Endkappe Innengewinde verschließbar
| Gewinde | mind. Bohrung |
| 1/2" | 21,0mm |
| 3/4" | 26,5mm |
| 1" | 33,5mm |
| 1 1/4" | 42,0mm |
| 1 1/2" | 48,0mm |
| 2" | 60,0mm |
Anschluss:
flacher Auslauf x Klebemuffe/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Dichtung:
EPDM Flachdichtung, Farbe Schwarz
PE Gleitring:
Orange
Verarbeitungstipp: Fixieren Sie den flachen Auslauf am Boden des Behälters im Silikonbett o.ä. Dies hilft einerseits zum Ausgleich bei kleinsten Unebenheiten im Behälterboden und gleichzeitig wird hiermit eine perfekte Abdichtung erzielt. Die Überwurfmutter mit der Flachdichtung verwenden Sie von der gegenüberliegenden Seite zur Fixierung und wischen überflüssiges Silikon mit einem fusselfreiem Tuch weg. Nach der Trockenzeit des Silikons (24h) kann die Tankdurchführung mit flachem Auslauf genutzt werden.
Ersatzteile Tankdurchführung AF0824
