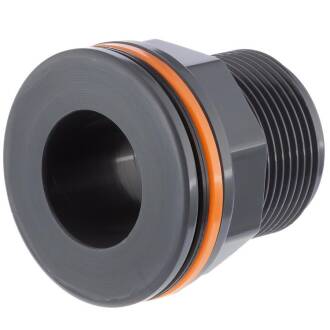

U-PVC tank connector with flat outlet
6,71 €

including 19% VAT., plus shipping

Item number: AF0824

Item no. Variation Price Quantity
AF0824.025.020 20mm - 3/4" 6,71 €*
AF0824.032.025 25mm - 1" 8,70 €*
AF0824.040.032 32mm - 1 1/4" 10,75 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Tankdurchführung Tankconnector Bodenablauf mit flachem Auslauf

  • ideal im Behälter- bzw. Tankboden für die (fast) Komplettentleerung
  • flacher Auslauf mit einseitiger Klebemuffe
  • mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter
Anschluss:
flacher Auslauf x Klebemuffe/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Dichtung:
EPDM Flachdichtung, Farbe Schwarz
PE Gleitring:
Orange oder Weiss
Einsatzbereich:
Pikto
Verarbeitungstipp: Fixieren Sie den flachen Auslauf am Boden des Behälters im Silikonbett o.ä. Dies hilft einerseits zum Ausgleich bei kleinsten Unebenheiten im Behälterboden und gleichzeitig wird hiermit eine perfekte Abdichtung erzielt. Die Überwurfmutter mit der Flachdichtung verwenden Sie von der gegenüberliegenden Seite zur Fixierung und wischen überflüssiges Silikon mit einem fusselfreiem Tuch weg. Nach der Trockenzeit des Silikons (24h) kann die Tankdurchführung mit flachem Auslauf genutzt werden.
DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
