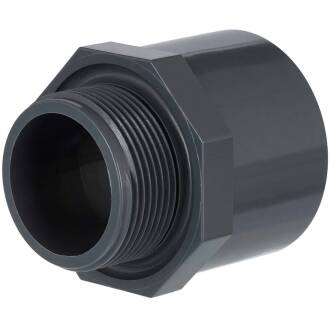

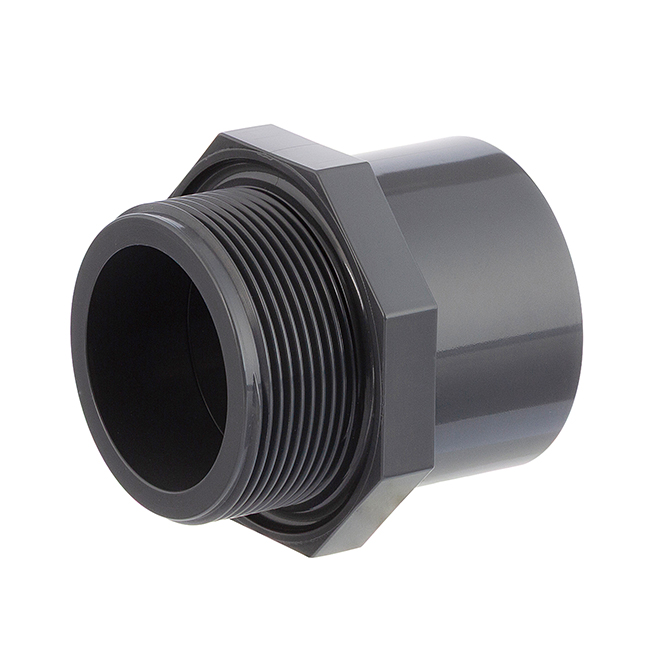

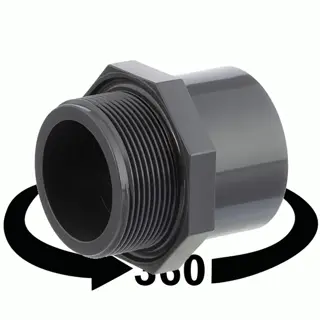

PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde

Artikelnummer: AF0302
Auswahl Steuerzone / Lieferland
Ausführung hier auswählen
Industrie
ab
0,36 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar

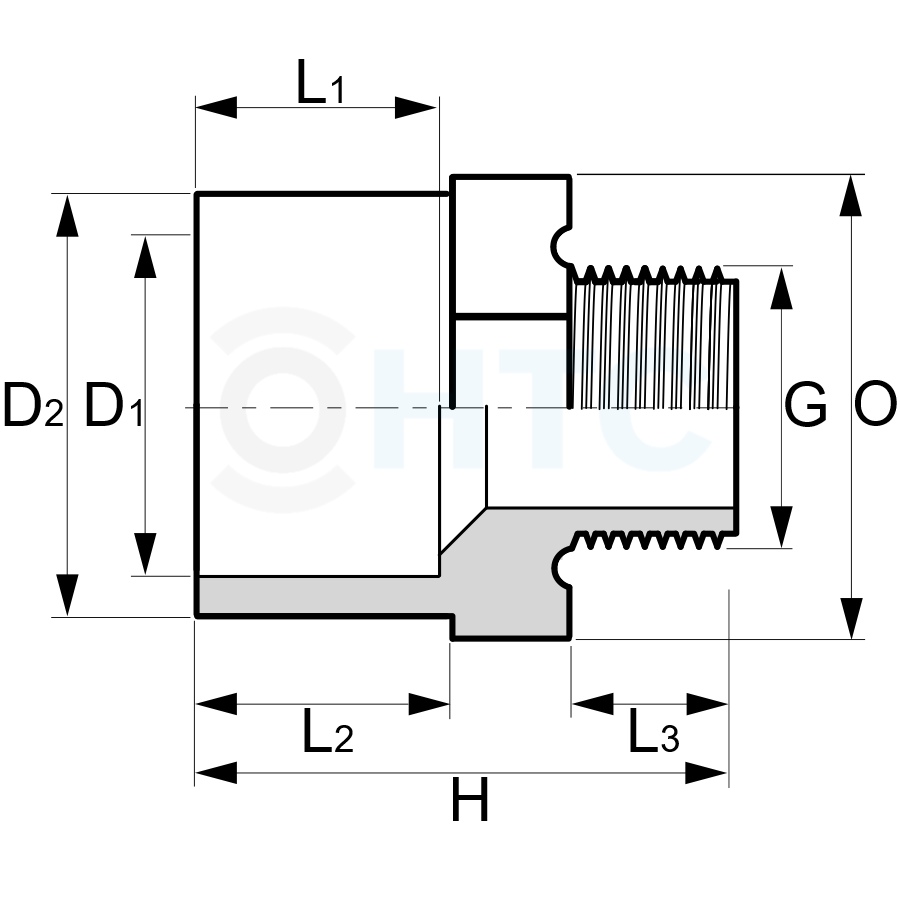

Varianten

Produktbild
Artikel-Nr.
Variante
D1
D2
G
H
L1
L2
L3
O
Preis
Menge
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 12/16 x 1/4"
AF0302.012.012
12/16mm x 1/4"
12
16
1/4" (13,16mm)
32
12,5
12
12
19
1,23 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 12/16 x 3/8"
AF0302.012.016
12/16mm x 3/8"
12
16
3/8" (16,66mm)
36,5
13
14
11,5
20
0,99 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 16/20 x 3/8"
AF0302.016.016
16/20mm x 3/8"
16
20
3/8" (16,66mm)
34
14
16
12
22
0,52 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 16/20 x 1/2"
AF0302.016.020
16/20mm x 1/2"
16
20
1/2" (20,96mm)
38
17,5
15
14
27
0,55 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 20/25mm x 3/8"
AF0302.020.016
20/25mm x 3/8"
20
25
3/8" (16,66mm)
42
17
18,5
11
30
0,87 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 20/25 x 1/2"
AF0302.020.020
20/25mm x 1/2"
20
25
1/2" (20,96mm)
47
16
18,5
15
33
0,36 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 20/25mm x 3/4"
AF0302.020.025
20/25mm x 3/4"
20
25
3/4" (26,44mm)
44
16
19
15
33
0,44 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 20/25mm x 1"
AF0302.020.032
20/25mm x 1"
20
25
1" (33,25mm)
48
16
19
19
41
0,74 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 25/32 x 1/2"
AF0302.025.020
25/32mm x 1/2"
25
32
1/2" (20,96mm)
49
19,5
22
15
36
0,50 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 25/32mm x 3/4"
AF0302.025.025
25/32mm x 3/4"
25
32
3/4" (26,44mm)
51
19
22
15
33
0,50 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 25/32 x 1"
AF0302.025.032
25/32mm x 1"
25
32
1" (33,25mm)
53
19,5
22
19
36
0,68 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 25/32mm x 1 1/4"
AF0302.025.040
25/32mm x 1 1/4"
25
32
1 1/4" (41,91mm)
52
19
22,5
20
51
1,13 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 32/40 x 1/2"
AF0302.032.020
32/40mm x 1/2"
32
40
1/2" (20,96mm)
48
22,5
21,5
16
46
0,89 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 32/40 x 3/4"
AF0302.032.025
32/40mm x 3/4"
32
40
3/4" (26,44mm)
54,5
22
26
16
46
0,60 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 32/40 x 1"
AF0302.032.032
32/40mm x 1"
32
40
1" (33,25mm)
56
23
26
19
41
0,60 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 32/40 x 1 1/4"
AF0302.032.040
32/40mm x 1 1/4"
32
40
1 1/4" (41,91mm)
56
23
26
20
51,5
0,76 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 32/40mm x 1 1/2"
AF0302.032.050
32/40mm x 1 1/2"
32
40
1 1/2" (47,81mm)
58,5
23
26,5
20
59
1,25 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 40/50 x 3/4"
AF0302.040.025
40/50mm x 3/4"
40
50
3/4" (26,44mm)
54
27
25,5
17
55
2,07 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 40/50mm x 1"
AF0302.040.032
40/50mm x 1"
40
50
1" (33,25mm)
60
26
31
18,5
51
1,00 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 40/50mm x 1 1/4"
AF0302.040.040
40/50 x 1 1/4"
40
50
1 1/4" (41,91mm)
61
26
30
20
51,5
0,90 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 40/50 x 1 1/2"
AF0302.040.050
40/50mm x 1 1/2"
40
50
1 1/2" (47,81mm)
67
26,5
31
21,5
55
1,07 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 40/50mm x 2"
AF0302.040.063
40/50mm x 2"
40
50
2" (59,61mm)
63
26
31
20
74
2,00 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 50/63 x 1"
AF0302.050.032
50/63mm x 1"
50
63
1" (33,25mm)
68,5
31
37,5
19
64
2,07 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 50/63 x 1 1/4"
AF0302.050.040
50/63mm x 1 1/4"
50
63
1 1/4" (41,91mm)
70
31
37,5
20
64
1,34 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 50/63 x 1 1/2"
AF0302.050.050
50/63mm x 1 1/2"
50
63
1 1/2" (47,81mm)
70,5
31
38
20
64
1,07 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 50/63 x 2"
AF0302.050.063
50/63mm x 2"
50
63
2" (59,61mm)
74
31
37,5
23,5
74
1,68 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 63/75 x 1"
AF0302.063.032
63/75mm x 1"
63
75
1" (33,25mm)
79
38
44
20
80
3,17 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 63/75 x 1 1/4"
AF0302.063.040
63/75mm x 1 1/4"
63
75
1 1/4" (41,91mm)
81
38
44
21,5
80
3,17 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 63/75 x 1 1/2"
AF0302.063.050
63/75mm x 1 1/2"
63
75
1 1/2" (47,81mm)
81
38
44
21
80
3,22 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 63/75 x 2"
AF0302.063.063
63/75mm x 2"
63
75
2" (59,61mm)
84
38
44
25,5
74
1,75 €*
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 63/75 x 2 1/2"
AF0302.063.075
63/75mm x 2 1/2"
63
75
2 1/2" (75,18mm)
87
51
45
30
80
3,58 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 75/90 x 2"
AF0302.075.063
75/90mm x 2"
75
90
2" (59,61mm)
94
44
51
26,5
95
5,49 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 75/90 x 2 1/2"
AF0302.075.075
75/90mm x 2 1/2"
75
90
2 1/2" (75,18mm)
92,5
45
50
30
94
4,01 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 75/90 x 3"
AF0302.075.090
75/90mm x 3"
75
90
3" (87,88mm)
99
52
50
33
93
5,49 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 90/110 x 2 1/2"
AF0302.090.075
90/110mm x 2 1/2"
90
110
2 1/2" (75,18mm)
110
51
61
31
115
8,31 €*
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 90/110 x 3"
AF0302.090.090
90/110mm x 3"
90
110
3" (87,88mm)
108
52
60
33
114
9,02 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 90/110 x 4"
AF0302.090.110
90/110mm x 4"
90
110
4" (113,03mm)
117,5
52
60
38
115
11,08 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 110/125 x 3"
AF0302.110.090
110/125mm x 3"
110
125
3" (87,88mm)
114
61
65
35
129,5
9,52 €*
Stk:
PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde 110/125 x 4"
AF0302.110.110
110/125mm x 4"
110
125
4" (113,03mm)
122
62
68
40
128
10,06 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Übergangsnippel, Klebemuffe/-stutzen x Aussengewinde

Anschluss:
Klebemuffe/-stutzen x Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:


Der Übergangsnippel von HTC Logo zeigt seine Stärken und sein Alleinstellungsmerkmal im Detail

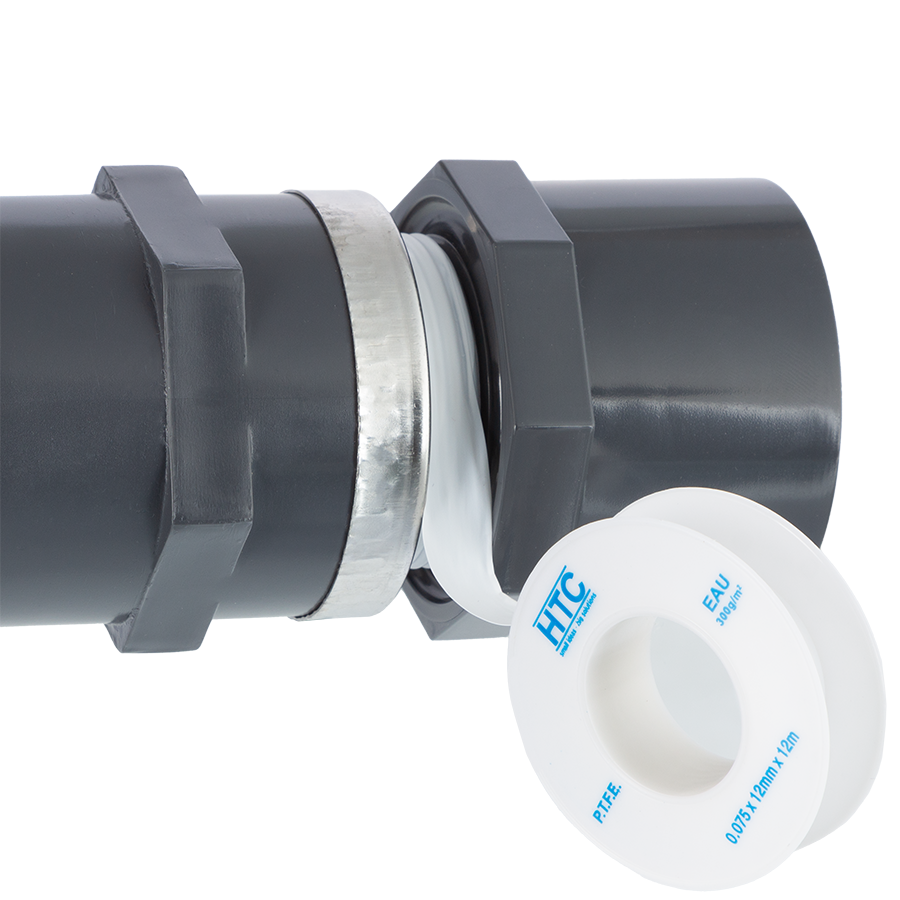

Klassische Abdichtung mit Teflonband o.ä.

Übergangsnippel Detail 4

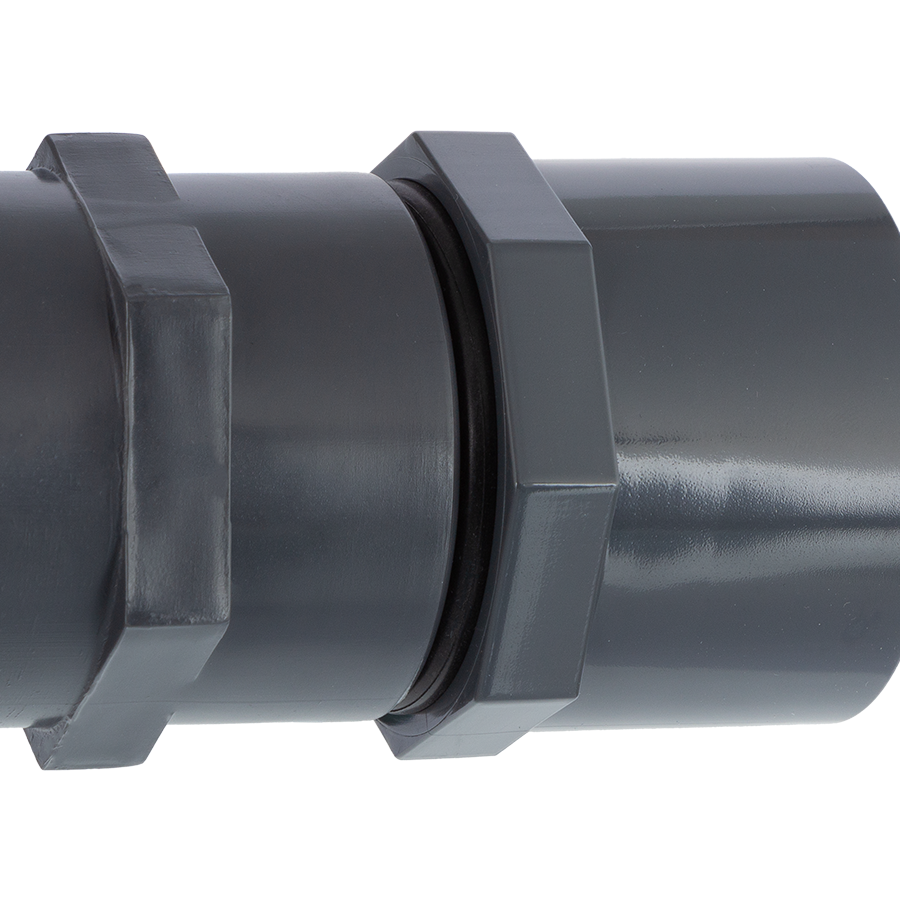

Schnelle Abdichtung mittels teilversenktem O-Ring

Übergangsnippel Detail 4

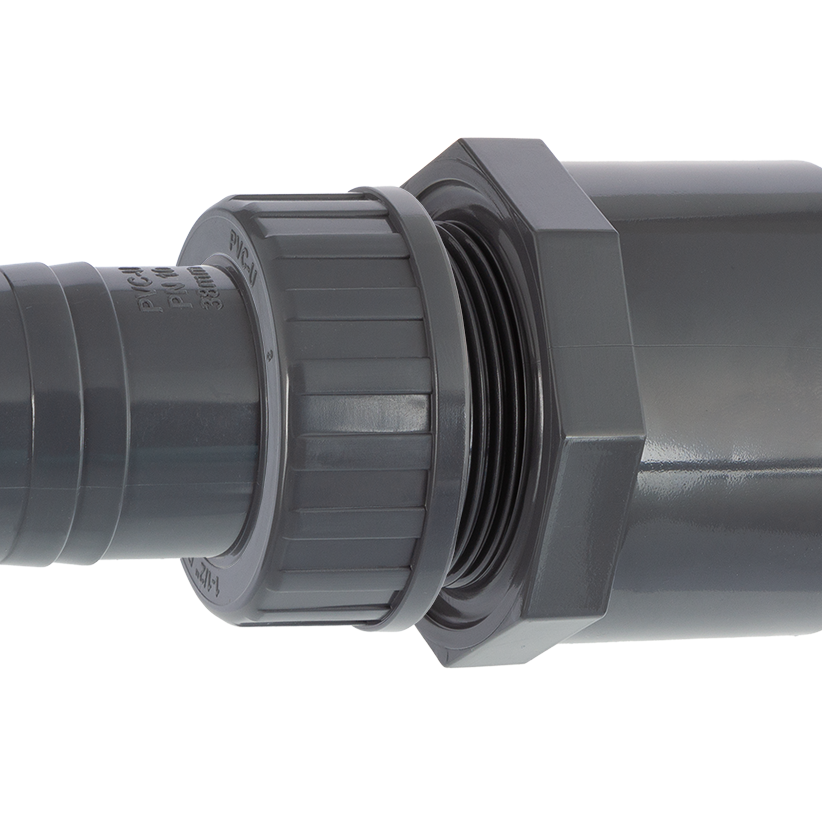

Perfekte Ausarbeitung für flachdichtende Anschlüsse

Übergangsnippel Detail 5

Die Gewindeausarbeitung in BSP G (dem gängigen Gewindetyp in der Sanitärbranche) ermöglicht einen gleichbleibenden Gewindeschluss über die gesamte Gewindelänge. Ob der Übergangsnippel bereits aus unserem Produktionsprogramm ist und damit alle Features aufweist, zeigt Ihnen das Produktbild sowie das HTC Logo Logo.

Übergangsnippel Detail 1

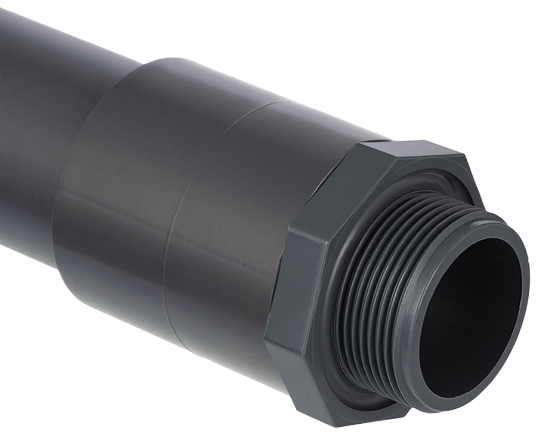

PVC-U Übergangsnippel in der Muffe


Der PVC-U Übergangsnippel besitzt zwei Klebenutzmaße neben dem gegenüberliegendem Aussengewinde. Das äußere Maß (das größere Maß) gibt die Dimension des Stutzen an. So kann der PVC-U Übergangsnippel in eine passende Klebemuffe eingeklebt werden, um so diesen Fitting mit einem Aussengewinde zu versehen.
Übergangsnippel Detail 2

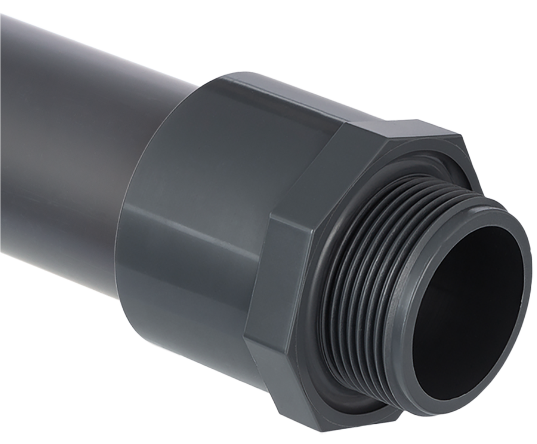

PVC-U Übergangsnippel über den Stutzen bzw. Rohr


Mit dieser Variante können PVC-U Kleberohr oder Fittings mit einem passenden Stutzenaussenmaß mit einem Aussengewinde versehen werden. Der Stutzen bzw. das Rohr hat das identische Maß zum inneren Maß (Muffe) des PVC-U Übergangsnippel.
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Anbieterkennzeichnung:

HTC Logo ist eine europaweit geschützte, eingetragene Marke der HT CONNECT GmbH & Co. KG

HT CONNECT GmbH & Co. KG
Norisstraße 4
91257 Pegnitz
E-Mail: info@ht-connect.de

HTC Logo

Medien

AF0302.020.020

20/25mm x 1/2" - step-file

AF0302.020.020

AF0302.020.025

20/25mm x 3/4" - .step file

AF0302.020.025

AF0302.020.032

20/25mm x 1" - .step file

AF0302.020.032

AF0302.025.025

25/32mm x 3/4"

AF0302.025.025

AF0302.025.040

25/32mm x 1 1/4" - .step-file

AF0302.025.040

AF0302.032.032

32/40mm x 1" - step-file

AF0302.032.032

AF0302.032.040

32/40mm x 1 1/4" - step-file

AF0302.032.040

AF0302.032.050

32/40mm x 1 1/2" - .step-file

AF0302.032.050

AF0302.040.032

40/50mm x 1" - .step-file

AF0302.040.032

AF0302.040.040

40/50mm x 1 1/4" - step-file

AF0302.040.040

AF0302.040.063

40/50mm x 2" - .step-file

AF0302.040.063

AF0302.050.032

50/63mm x 1" - step-file

AF0302.050.032

AF0302.050.040

50/63mm x 1 1/4" - step-file

AF0302.050.040

AF0302.050.050

50/63mm x 1 1/2" - step-file

AF0302.050.050

AF0302.050.063

50/63mm x 2" - step-file

AF0302.050.063

PVC-U Übergangsnippel, Klebemuffe/-stutzen x Aussengewinde

Der PVC Übergangnippel Adaptor Male Thread kann auf der Klebeseite zweifach genutzt werden: als Stutzen, hier wird das Aussenmaß genutzt um diesen Fitting in eine Klebemuffe einzukleben.
Als Klebemuffe kann ein PVC-U Rohr oder ein Stutzen mit dementsprechendem Aussenmaß eingeklebt werden.

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.


Der PVC-U Übergangsnippel ist mit einem Sechskant ausgestattet, welcher ein einfaches Festziehen mit Hilfe eines Schraubenschlüssels oder eines Spannriemens ermöglicht.

Der Übergangsnippel von HTC hat weitere Vorteile: Für die schnelle Verbindung mittels O-Ring ist er bereits mit einer Teilvertiefung zur Aufnahme des O-Rings ausgestattet.
Die Oberkante des Aussengewindes ist so ausgearbeitet, dass ebenso eine flachdichtende Verbindung mittels einer Überwurfmutter und Flachdichtung problemlos möglich ist und ohne Einschränkung abdichtet.
