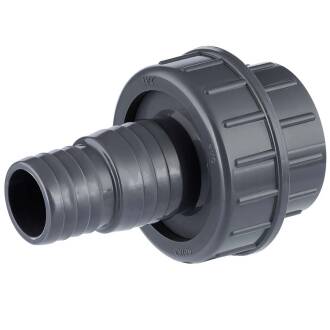

PVC-U Verschraubung Klebemuffe x Stufenschlauchtülle

Artikelnummer: AF0619
Auswahl Steuerzone / Lieferland
ab
3,00 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
D
D1
D2
DN
E
L
L1
L2
Preis
Menge
PVC-U Verschraubung Klebemuffe x Stufenschlauchtülle 32 x 38/32mm
AF0619.032.032
32 x 40/32mm
32
34,5/33
40/38,5
26,5
60
103
30
35
3,00 €*
Stk.:
PVC-U Verschraubung Klebemuffe x Stufenschlauchtülle 50 x 38/32mm
AF0619.050.032
50 x 40/32mm
50
34,5/33
40/38,5
26,5
84
120
30
35
5,28 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Verschraubung Klebemuffe x Stufenschlauchtülle

Anschluss:
Klebemuffe x Stufenschlauchtülle
O-Ring:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. PN 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Dichtung O-Ring:
NBR, Farbe Schwarz
Einsatzbereich:


Wichtig: Das Gewinde der Überwurfmutter - außer es liegt ein Maß unter G vor - ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
