Sensore controllo di livello/supporto galleggiante

0,52 €

compr. 19% IVA, più Spedizione

Codice articolo: BR0209

Come misurare un raccordo filettato

Foto prodotto	Cod. Art.	Versione	h	L	Filetto	Peso	Prezzo	Quantità
	BR0209.114.650	Sensor Schwimmerschalter	24	80	M16 x 2.0	104	20,83 €^*	pz.:
	BR0209.VRS.TOR	Varistor S10K25	---	---	---	1	0,52 €^*	pz.:

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

E-mail

Vorrei essere avvisato via e-mail in merito alla disponibilitá dell'articolo.
Riceverai un'email non appena l'articolo sará di nuovo disponibile. Purtroppo non ci é possibile informarti in anticipo sulla data di consegna prevista.

Ho preso nota della politica sulla riservatezza. Acconsento che i miei dati siano raccolti e conservati elettronicamente per rispondere alla mia richiesta. Nota: é possibile revocare il tuo consenso in qualsiasi momento inviando un'e-mail a info@ht-connect.de.

Caratteristiche

Descrizione

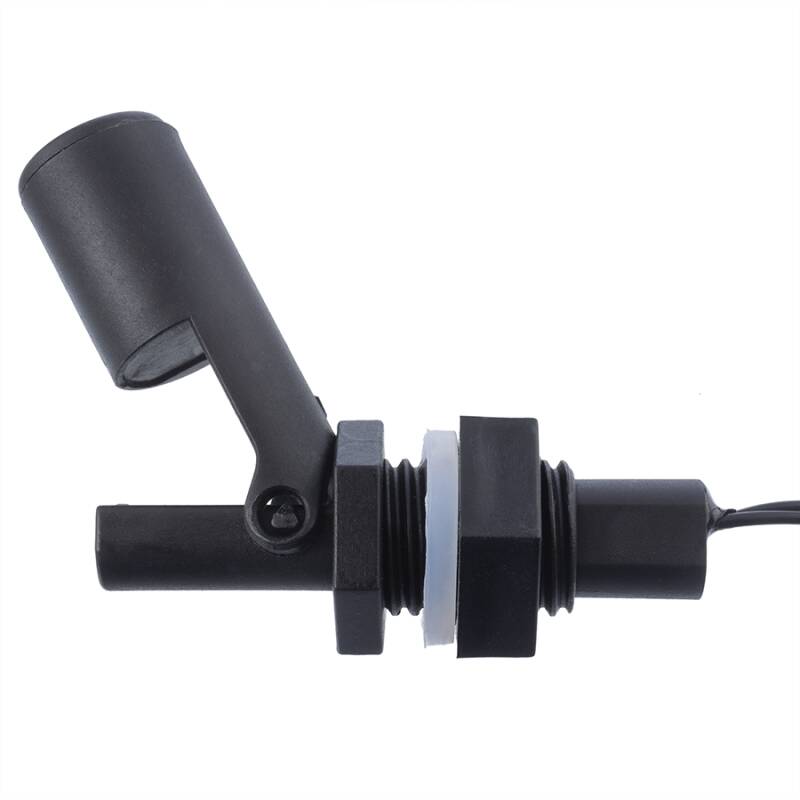

H-TRONIC Schwimmerschalter Kunststoff S3

Mit diesem Sensor in Verbindung mit einem Magnetventil kann eine automatische Befüllung von Fässern, Tanks, Aquarien und Teichen realisiert werden.

Der Schwimmerschalter S3 besteht aus glasfaserverstärktem Polypropylen und eignet sich für die Überwachung von Flüssigkeitsständen in nicht aggressiven Medien (z.B. Wasser). Der Schaltvorgang wird durch den auftreibenden Schwimmer und dem integrierten Magnetschalter ausgelöst. Abhängig von der Montage des Schwimmerschalters kann ein Öffner bzw. Schließer realisiert werden. Ein 24VAC Magnetventil kann direkt am Wasserhahn aufgeschraubt werden und über einen 24VAC Trafo mit dem Stromkreis oder einem Steuergerät verbunden werden.

Kombinationsartikel Beispiel aus Abbildung 3:

RPE Magnetventil 24 VAC
Hunter Magnetventil PGV 24 VAC
Hunter Magnetventil JAR-TOP PGV 24 VAC

Transformator und Magnetventil dienen nur der Darstellungsunterstützung und sind nicht Teil des Lieferumfangs.

Technische Daten SCHWIMMERSCHALTER:

Anschlusskabel: 10 m PVC Litze
Kontakt: (Öffner o. Schließer)
Temperaturbereich: -10 bis +60°C
max. Schaltspannung: kleiner 25V AC/0,4A, kleiner 60V DC/0,15A
max. Schaltleistung: 10W
Abmessung: 80 x 24 mm
Scharnier benötigt zur Kontaktunterbrechung nach oben Platz.

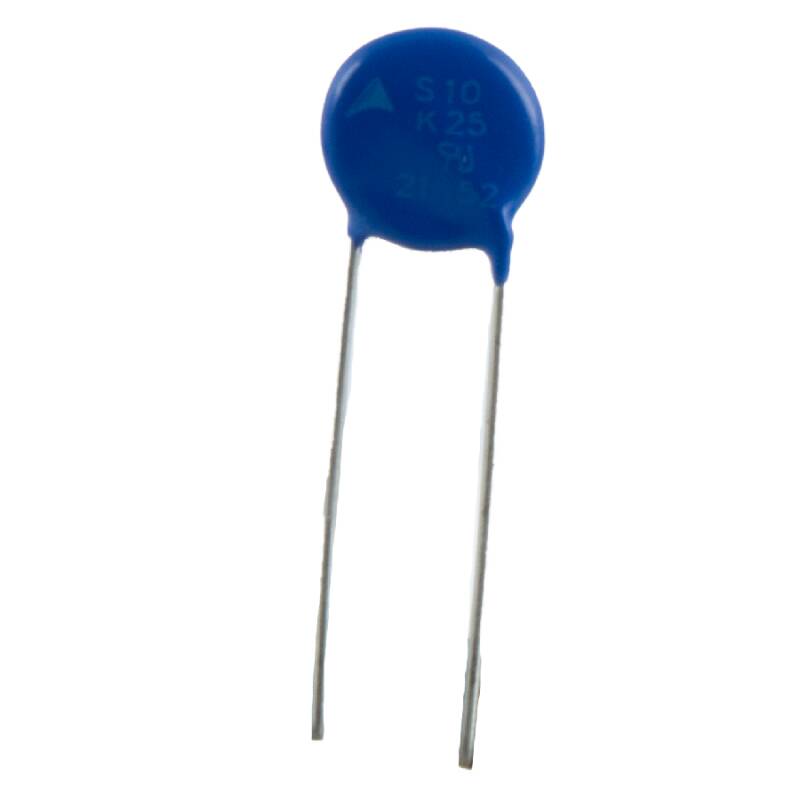

Technische Daten SCHEIBEN-VARISTOR:

V/AC max.: 25V
V/DC max.: 31V
Varistor-Spannung: 39V
Typ: S10K25

Hinweis: Um einen Defekt aufgrund möglicher Spannungsspitzen vorzubeugen, wird empfohlen einen Varistor mit 25V in den Stromkreis nach dem Transformator zu klemmen.

DOWNLOAD H-TRONIC Schwimmerschalter S3 Datenblatt
