Level limit sensor switch/float holder

0,52 €

including 19% VAT., plus shipping

Item number: BR0209

How to measure a threaded fitting

Product picture	Item no.	Variation	h	L	Thread	Weight	Price	Quantity
	BR0209.114.650	Sensor Schwimmerschalter	24	80	M16 x 2.0	104	20,83 €^*	pc.:
	BR0209.VRS.TOR	Varistor S10K25	---	---	---	1	0,52 €^*	pc.:

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

E-Mail

I would like to be notified by e-mail.
You will receive an automatic e-mail as soon as the item is available again. Unfortunately, we are not able to inform you in advance about an expected delivery date.

I have taken note of the privacy policy. I consent to my details and data being collected and stored electronically in order to respond to my enquiry. Note: you can revoke your consent for the future at any time by sending an e-mail to info@ht-connect.de.

Article details

Description

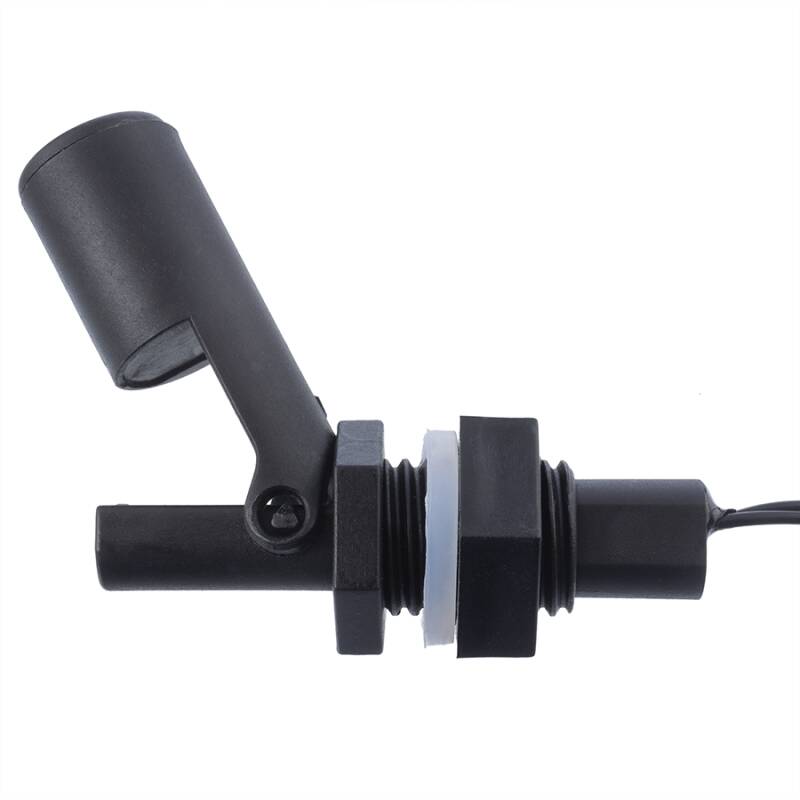

H-TRONIC Schwimmerschalter Kunststoff S3

Mit diesem Sensor in Verbindung mit einem Magnetventil kann eine automatische Befüllung von Fässern, Tanks, Aquarien und Teichen realisiert werden.

Der Schwimmerschalter S3 besteht aus glasfaserverstärktem Polypropylen und eignet sich für die Überwachung von Flüssigkeitsständen in nicht aggressiven Medien (z.B. Wasser). Der Schaltvorgang wird durch den auftreibenden Schwimmer und dem integrierten Magnetschalter ausgelöst. Abhängig von der Montage des Schwimmerschalters kann ein Öffner bzw. Schließer realisiert werden. Ein 24VAC Magnetventil kann direkt am Wasserhahn aufgeschraubt werden und über einen 24VAC Trafo mit dem Stromkreis oder einem Steuergerät verbunden werden.

Kombinationsartikel Beispiel aus Abbildung 3:

RPE Magnetventil 24 VAC
Hunter Magnetventil PGV 24 VAC
Hunter Magnetventil JAR-TOP PGV 24 VAC

Transformator und Magnetventil dienen nur der Darstellungsunterstützung und sind nicht Teil des Lieferumfangs.

Technische Daten SCHWIMMERSCHALTER:

Anschlusskabel: 10 m PVC Litze
Kontakt: (Öffner o. Schließer)
Temperaturbereich: -10 bis +60°C
max. Schaltspannung: kleiner 25V AC/0,4A, kleiner 60V DC/0,15A
max. Schaltleistung: 10W
Abmessung: 80 x 24 mm
Scharnier benötigt zur Kontaktunterbrechung nach oben Platz.

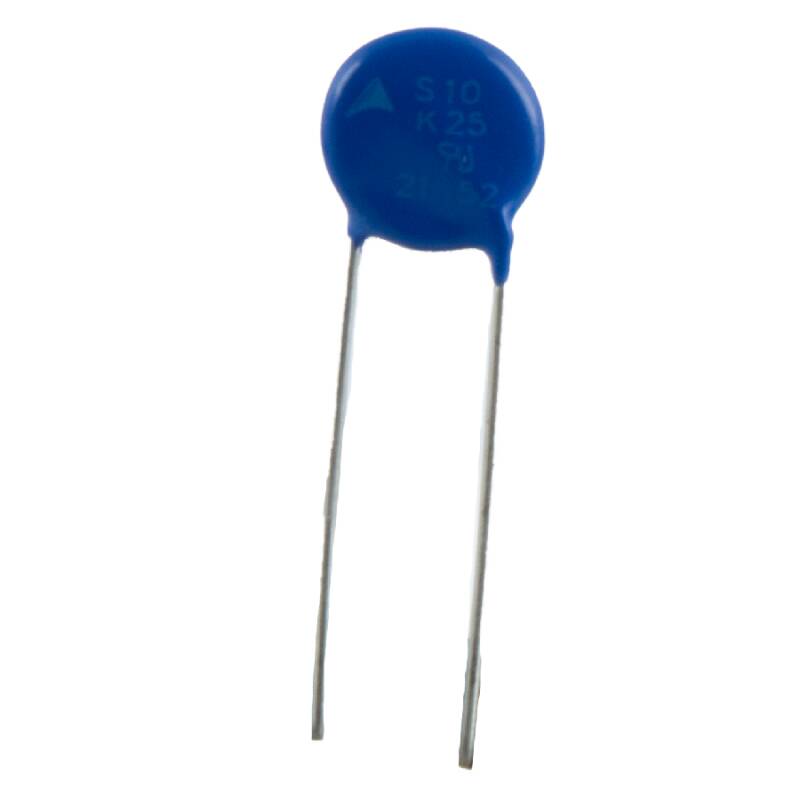

Technische Daten SCHEIBEN-VARISTOR:

V/AC max.: 25V
V/DC max.: 31V
Varistor-Spannung: 39V
Typ: S10K25

Hinweis: Um einen Defekt aufgrund möglicher Spannungsspitzen vorzubeugen, wird empfohlen einen Varistor mit 25V in den Stromkreis nach dem Transformator zu klemmen.

DOWNLOAD H-TRONIC Schwimmerschalter S3 Datenblatt
