Beschreibung

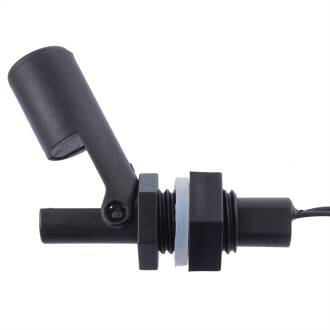

H-TRONIC Schwimmerschalter Kunststoff S3
Mit diesem Sensor in Verbindung mit einem Magnetventil kann eine automatische Befüllung von Fässern, Tanks, Aquarien und Teichen realisiert werden.
Der Schwimmerschalter S3 besteht aus glasfaserverstärktem Polypropylen und eignet sich für die Überwachung von Flüssigkeitsständen in nicht aggressiven Medien (z.B. Wasser). Der Schaltvorgang wird durch den auftreibenden Schwimmer und dem integrierten Magnetschalter ausgelöst. Abhängig von der Montage des Schwimmerschalters kann ein Öffner bzw. Schließer realisiert werden. Ein 24VAC Magnetventil kann direkt am Wasserhahn aufgeschraubt werden und über einen 24VAC Trafo mit dem Stromkreis oder einem Steuergerät verbunden werden.
Kombinationsartikel Beispiel aus Abbildung 3:
RPE Magnetventil 24 VACHunter Magnetventil PGV 24 VAC
Hunter Magnetventil JAR-TOP PGV 24 VAC
Hunter 24VAC Transformator/Netzteil
Transformator und Magnetventil dienen nur der Darstellungsunterstützung und sind nicht Teil des Lieferumfangs.
Technische Daten SCHWIMMERSCHALTER:
- Anschlusskabel: 10 m PVC Litze
- Kontakt: (Öffner o. Schließer)
- Temperaturbereich: -10 bis +60°C
- max. Schaltspannung: kleiner 25V AC/0,4A, kleiner 60V DC/0,15A
- max. Schaltleistung: 10W
- Abmessung: 80 x 24 mm
- Scharnier benötigt zur Kontaktunterbrechung nach oben Platz.

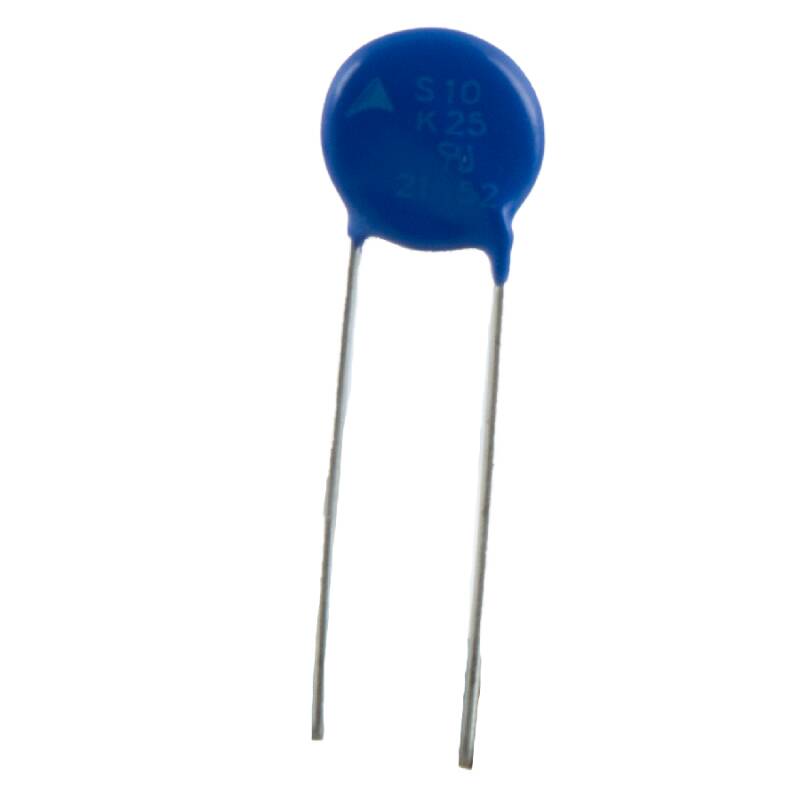

Technische Daten SCHEIBEN-VARISTOR:
- V/AC max.: 25V
- V/DC max.: 31V
- Varistor-Spannung: 39V
- Typ: S10K25
Hinweis: Um einen Defekt aufgrund möglicher Spannungsspitzen vorzubeugen, wird empfohlen einen Varistor mit 25V in den Stromkreis nach dem Transformator zu klemmen.
DOWNLOAD H-TRONIC Schwimmerschalter S3 Datenblatt
