U-PVC tank connector for floor drains with flat outlet

SKU: AF0823
Auswahl Steuerzone / Lieferland
from
13,95 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting

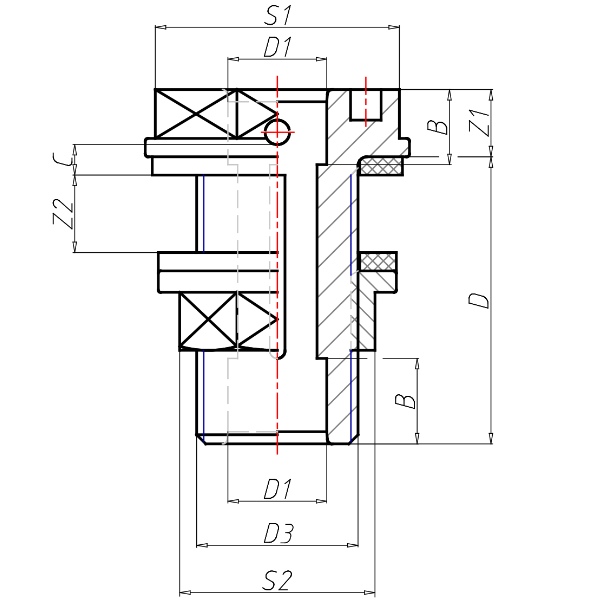

von beiden Seiten kann ein Rohr mit dem jeweiligen A-Ø = d1 eingeklebt werden. Als flacher Ablauf gedacht, läuft das Wasser bis auf eine Höhe von ca. 2mm durch 2 bzw. 4 Löcher im Achtkant ab. Der Achtkant selbst hat die Höhe Z1.
  • Available immediately
Variants

Item no.
Variation
B
C
D
d1
d3
S1
S2
Z1
Z2
min. hole
Weight
Price
Quantity
AD839
25mm
19
5
52
25
1 1/4" (41,91mm)
50
50
13
0-28
42
119
13,95 €*
pc:
AD841
40mm
26
6
59
40
2" (59,61mm)
78
69
13
0-29
60,5
242
18,93 €*
pc:
AD842
50mm
31
6
61
50
2 1/4"
85
75
15
0-30
65,5
267
34,59 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Tankdurchführung mit flachem Auslauf

Anschluss:
Klebemuffe x Klebemuffe/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Dichtung:
inklusive Flachdichtung EPDM und Gleitring PP

Tipp: "mind. Loch" zeigt Ihnen die optimale Lochausschnittsgröße an. Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich das Silikon mit einem Messer leicht vom Behälter trennen.


DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
