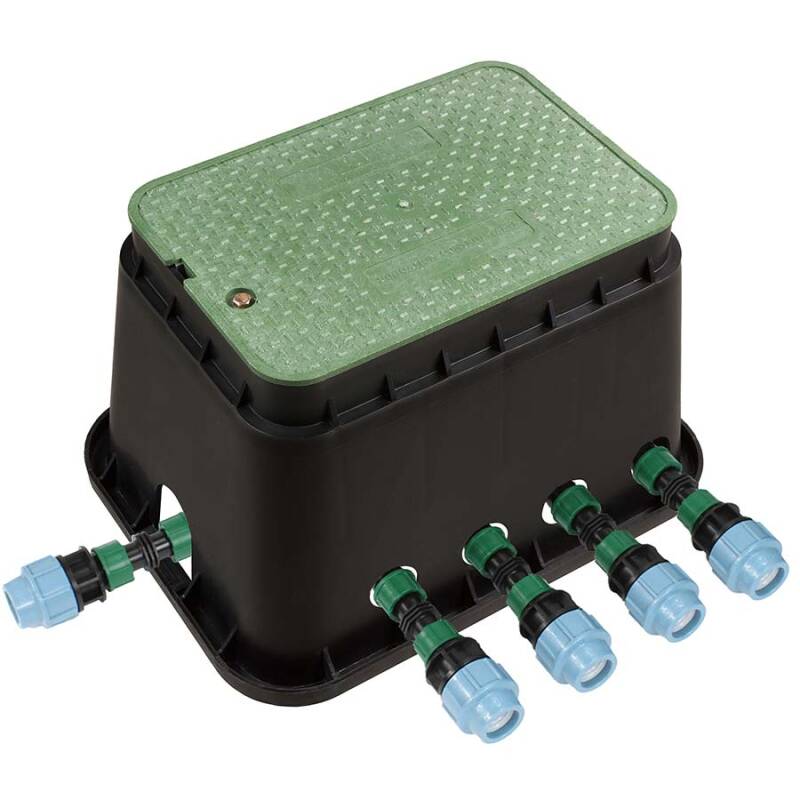

Ventilschacht Distributor, Verteilerstation

Artikelnummer: PA0305
ab
208,70 €
  • Momentan nicht verfügbar
  • Momentan nicht verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
B
B2
H
L
L2
Eingang
Ausgang
Preis
Menge
Ventilschacht Distributor, Verteilerstation Eingang 25mm, 2 Abgänge 25mm
PA0305.225.025
1 Eingang, 2 Ausgänge
545
275
330
520
405
25mm
2 x 25mm
Keine Express-Lieferung
214,06 €*

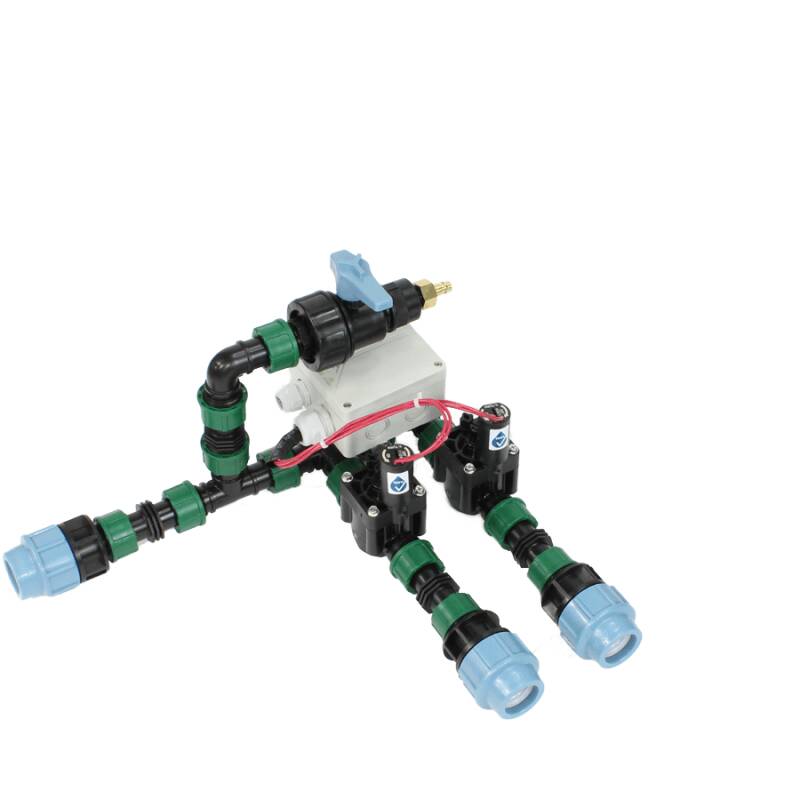

Ventilschacht Distributor, Verteilerstation Eingang 32mm, 2 Abgänge 25mm
PA0305.232.025
1 Eingang, 2 Ausgänge
545
275
330
520
405
32mm
2 x 25mm
Keine Express-Lieferung
214,51 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 2 Abgänge 32mm
PA0305.232.032
1 Eingang, 2 Ausgänge
545
275
330
520
405
32mm
2 x 32mm
Keine Express-Lieferung
214,51 €*

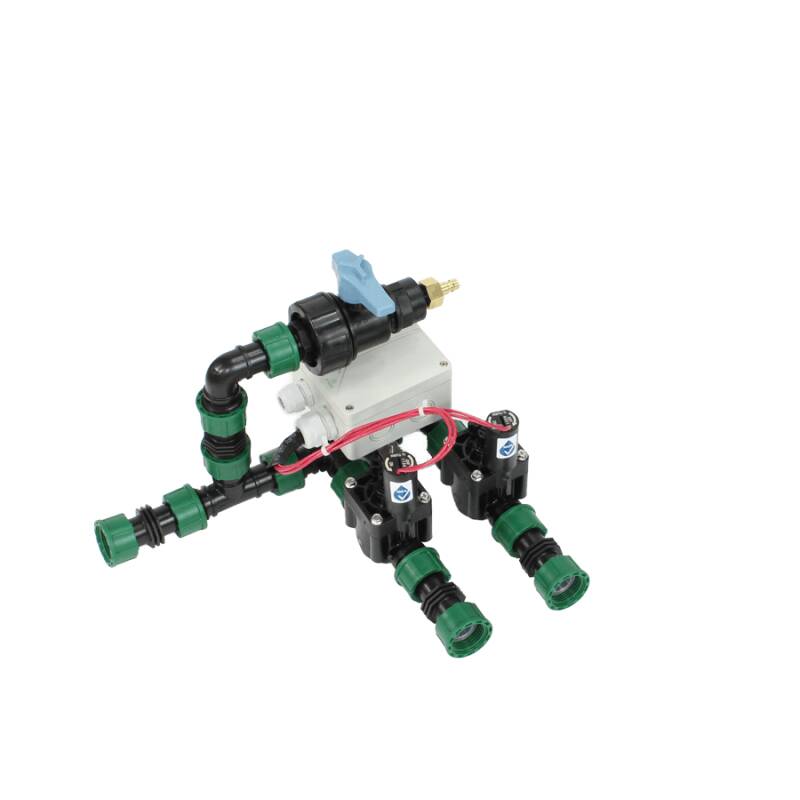

Ventilschacht Distributor, Verteilerstation Eingang ohne Klemmfitting, 2 Abgänge ohne Klemmfittings
PA0305.200.000
1 Eingang, 2 Ausgänge
460
275
330
520
405
IG 1" (33,25mm)
2 x IG 1" (33,25mm)
Keine Express-Lieferung
208,70 €*
Ventilschacht Distributor, Verteilerstation Eingang 25mm, 3 Abgänge 25mm
PA0305.325.025
1 Eingang, 3 Ausgänge
545
275
330
520
405
25mm
3 x 25mm
Keine Express-Lieferung
274,66 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 3 Abgänge 25mm
PA0305.332.025
1 Eingang, 3 Ausgänge
545
275
330
520
405
32mm
3 x 25mm
Keine Express-Lieferung
275,12 €*

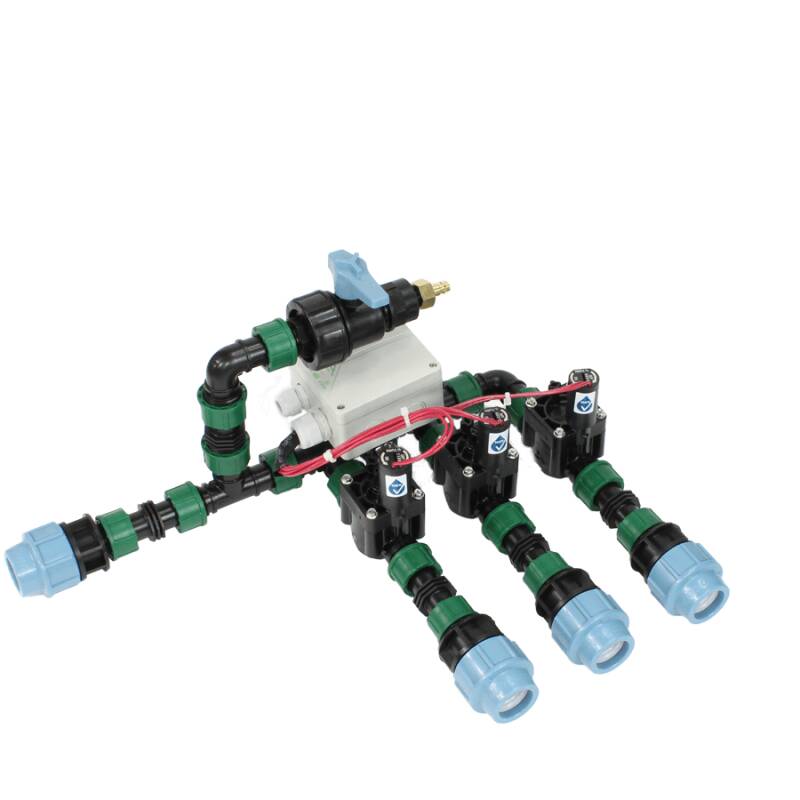

Ventilschacht Distributor, Verteilerstation Eingang 32mm, 3 Abgänge 32mm
PA0305.332.032
1 Eingang, 3 Ausgänge
545
275
330
520
405
32mm
3 x 32mm
Keine Express-Lieferung
276,45 €*

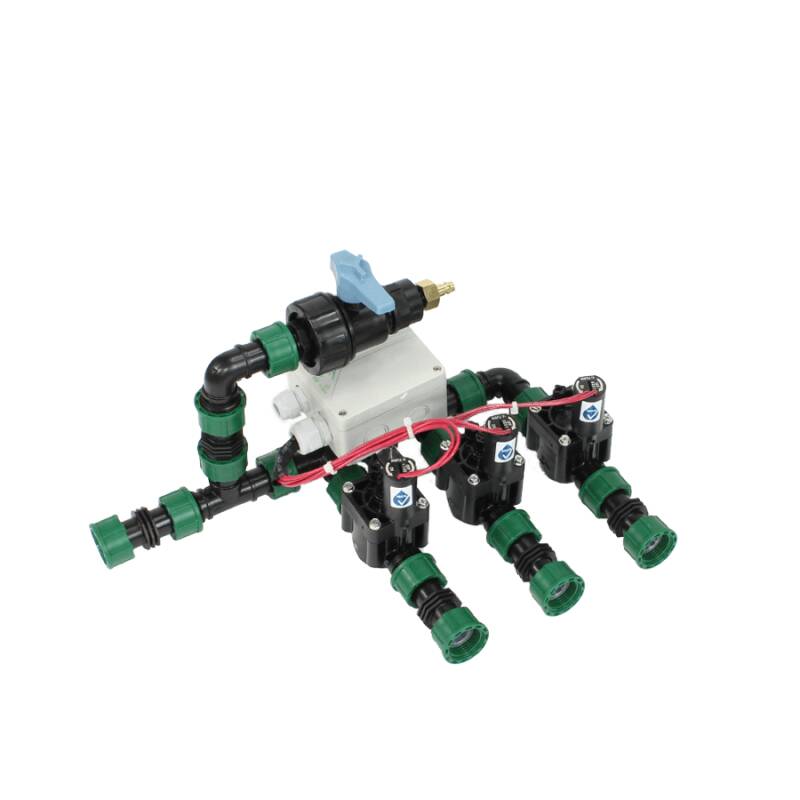

Ventilschacht Distributor, Verteilerstation Eingang ohne Klemmfitting, 3 Abgänge ohne Klemmfittings
PA0305.300.000
1 Eingang, 3 Ausgänge
460
275
330
520
405
IG 1" (33,25mm)
3 x IG 1" (33,25mm)
Keine Express-Lieferung
267,52 €*

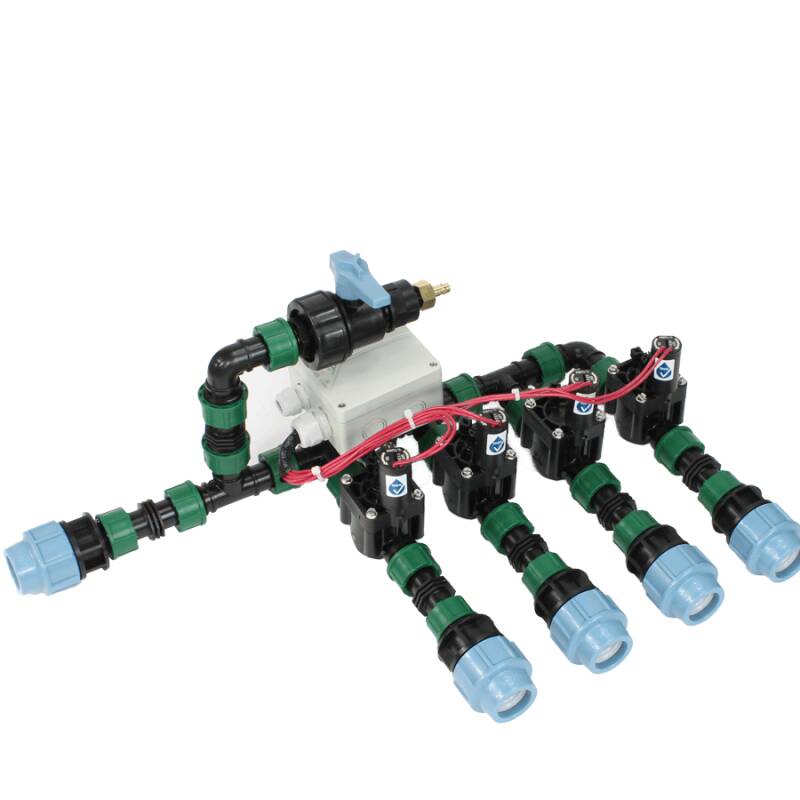

Ventilschacht Distributor, Verteilerstation Eingang 25mm, 4 Abgänge 25mm
PA0305.425.025
1 Eingang, 4 Ausgänge
545
275
330
520
405
25mm
4 x 25mm
Keine Express-Lieferung
326,44 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 4 Abgänge 25mm
PA0305.432.025
1 Eingang, 4 Ausgänge
545
275
330
520
405
32mm
4 x 25mm
Keine Express-Lieferung
326,89 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 4 Abgänge 32mm
PA0305.432.032
1 Eingang, 4 Ausgänge
545
275
330
520
405
32mm
4 x 32mm
Keine Express-Lieferung
328,68 €*

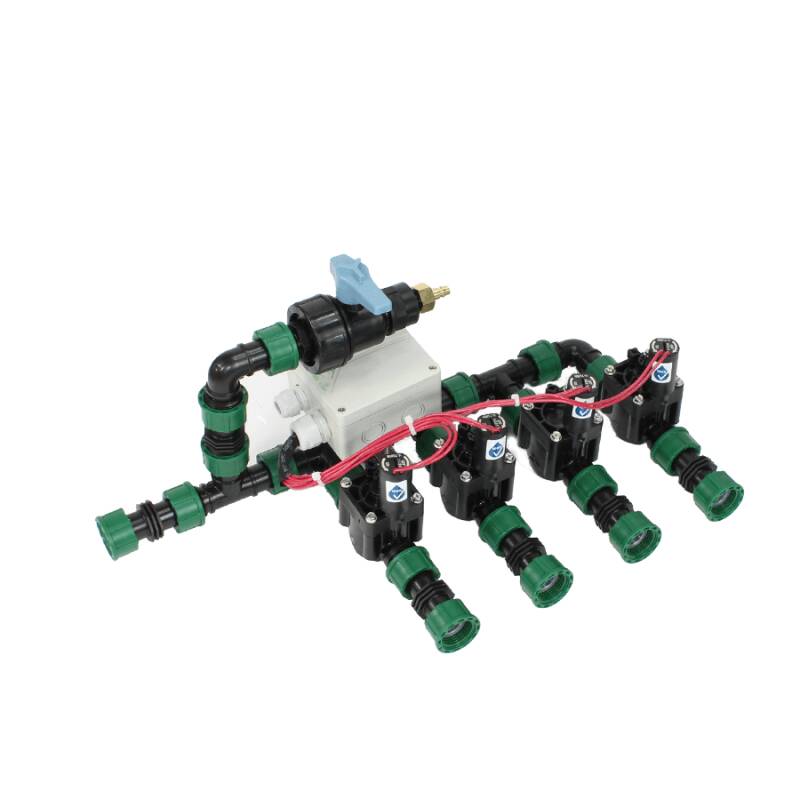

Ventilschacht Distributor, Verteilerstation Eingang ohne Klemmfitting, 4 Abgänge ohne Klemmfitting
PA0305.400.000
1 Eingang, 4 Ausgänge
460
275
330
520
405
IG 1" (33,25mm)
4 x IG 1" (33,25mm)
Keine Express-Lieferung
317,52 €*
Ventilschacht Distributor, Verteilerstation Eingang 25mm, 5 Abgänge 25mm
PA0305.525.025
1 Eingang, 5 Ausgänge
670
385
330
660
555
25mm
5 x 25mm
Keine Express-Lieferung
405,96 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 5 Abgänge 25mm
PA0305.532.025
1 Eingang, 5 Ausgänge
670
385
330
660
555
32mm
5 x 25mm
Keine Express-Lieferung
406,40 €*

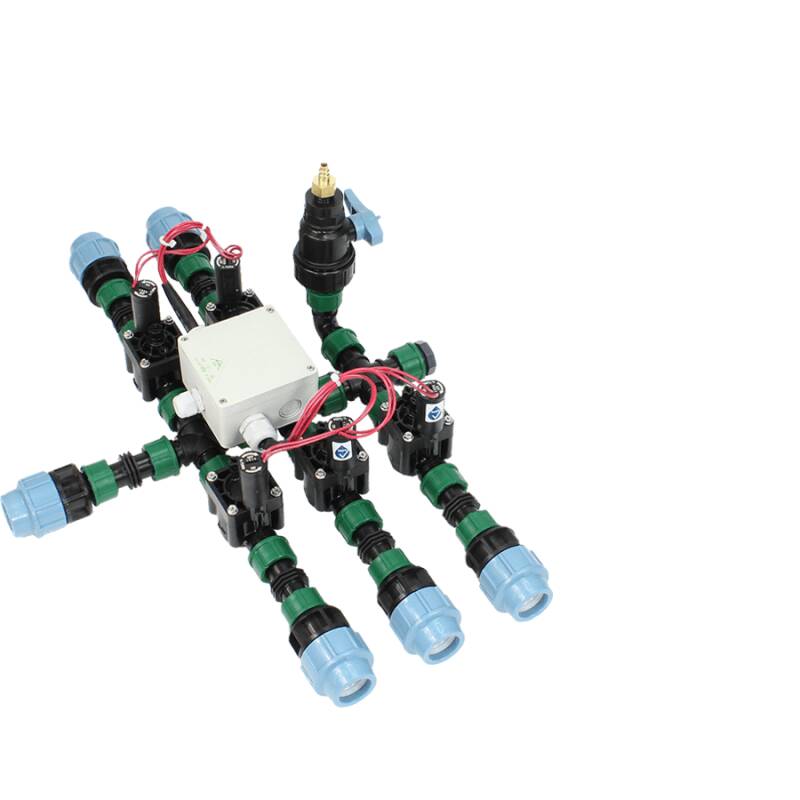

Ventilschacht Distributor, Verteilerstation Eingang 32mm, 5 Abgänge 32mm
PA0305.532.032
1 Eingang, 5 Ausgänge
670
385
330
660
555
32mm
5 x 32mm
Keine Express-Lieferung
408,63 €*

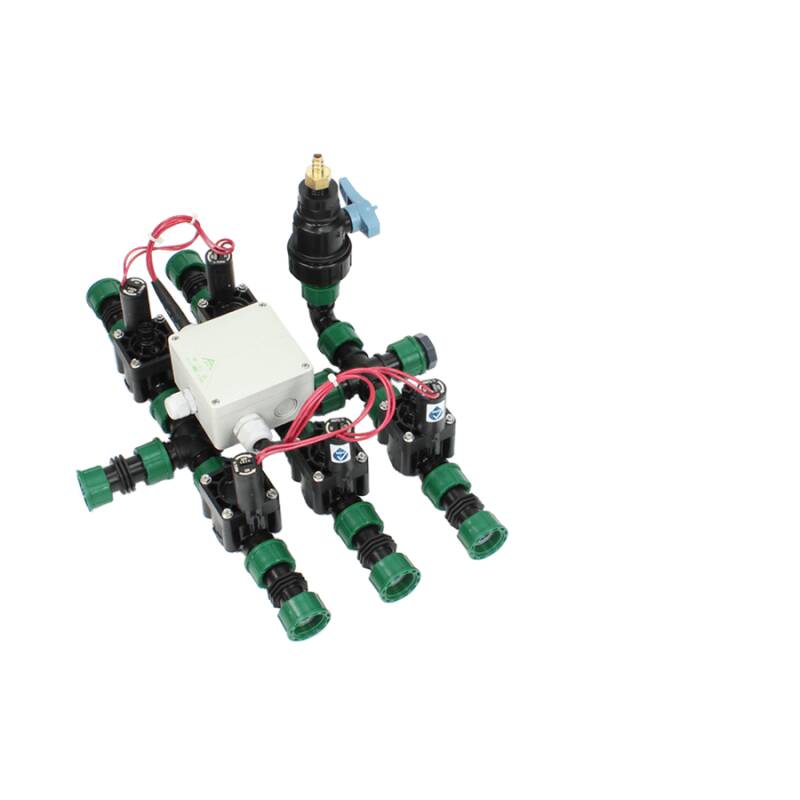

Ventilschacht Distributor, Verteilerstation Eingang ohne Klemmfitting, 5 Abgänge ohne Klemmfittings
PA0305.500.000
1 Eingang, 5 Ausgänge
670
385
330
660
555
IG 1" (33,25mm)
5 x IG 1" (33,25mm)
Keine Express-Lieferung
395,25 €*

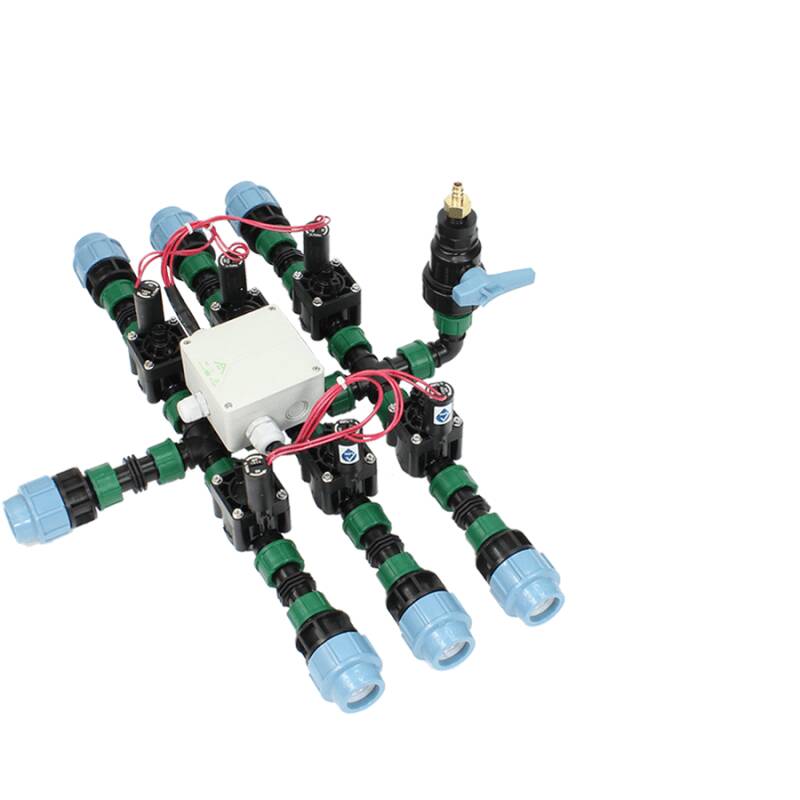

Ventilschacht Distributor, Verteilerstation Eingang 25mm, 6 Abgänge 25mm
PA0305.625.025
1 Eingang, 6 Ausgänge
670
385
330
660
555
25mm
6 x 25mm
Keine Express-Lieferung
450,84 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 6 Abgänge 25mm
PA0305.632.025
1 Eingang, 6 Ausgänge
670
385
330
660
555
32mm
6 x 25mm
Keine Express-Lieferung
451,28 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 6 Abgänge 32mm
PA0305.632.032
1 Eingang, 6 Ausgänge
670
385
330
660
555
32mm
6 x 32mm
Keine Express-Lieferung
453,96 €*

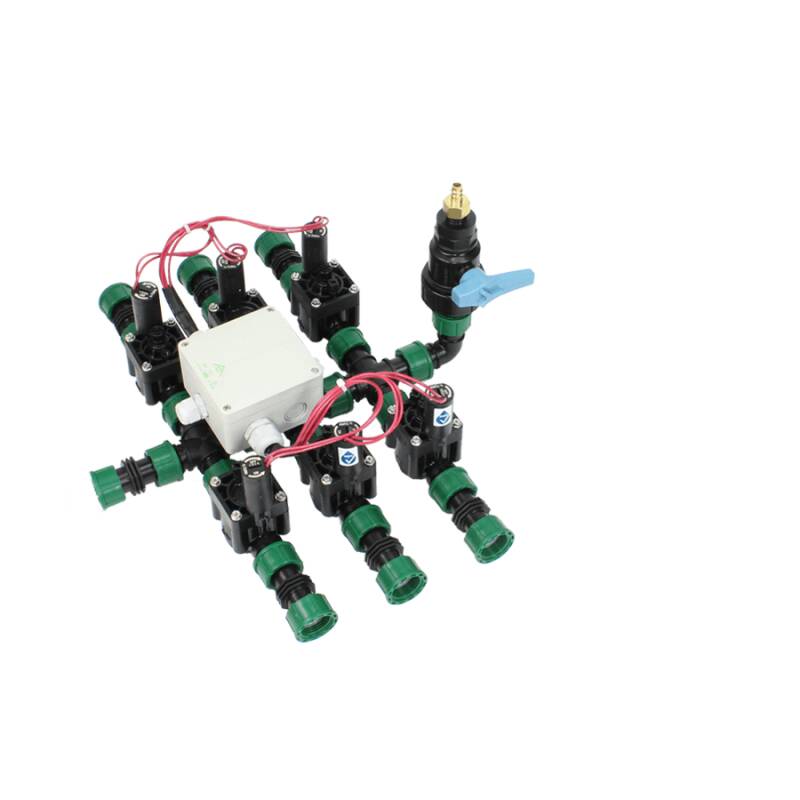

Ventilschacht Distributor, Verteilerstation Eingang ohne Klemmfitting, 6 Abgänge ohne Klemmfittings
PA0305.600.000
1 Eingang, 6 Ausgänge
670
385
330
660
555
IG 1" (33,25mm)
6 x IG 1" (33,25mm)
Keine Express-Lieferung
438,35 €*
Ventilschacht Distributor, Verteilerstation Eingang 25mm, 7 Abgänge 25mm
PA0305.725.025
1 Eingang, 7 Ausgänge
670
385
330
660
555
25mm
7 x 25mm
Keine Express-Lieferung
505,49 €*

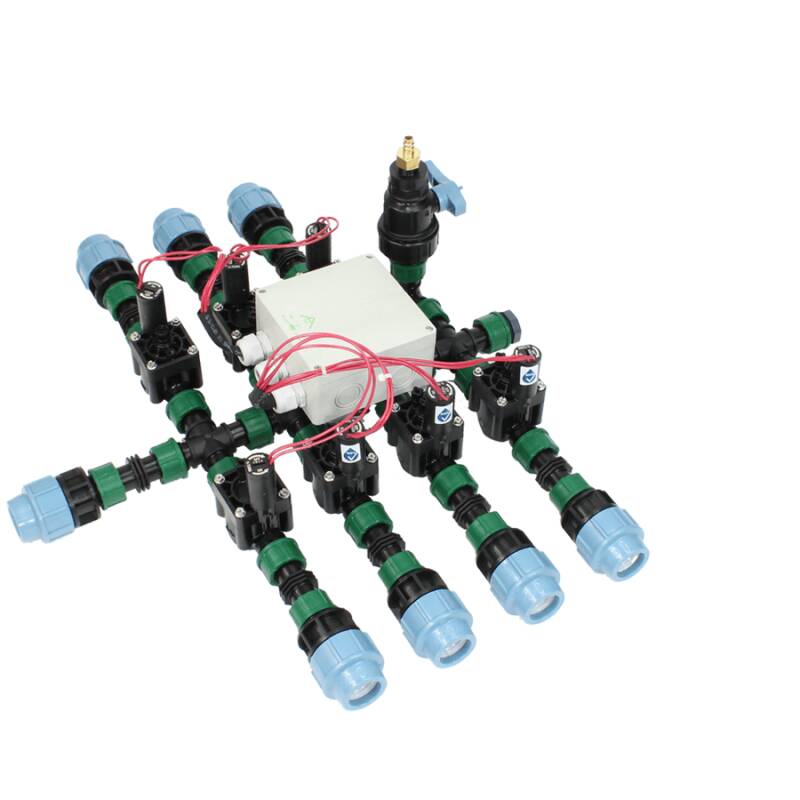

Ventilschacht Distributor, Verteilerstation Eingang 32mm, 7 Abgänge 25mm
PA0305.732.025
1 Eingang, 7 Ausgänge
670
385
330
660
555
32mm
7 x 25mm
Keine Express-Lieferung
505,93 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 7 Abgänge 32mm
PA0305.732.032
1 Eingang, 7 Ausgänge
670
385
330
660
555
32mm
7 x 32mm
Keine Express-Lieferung
509,06 €*

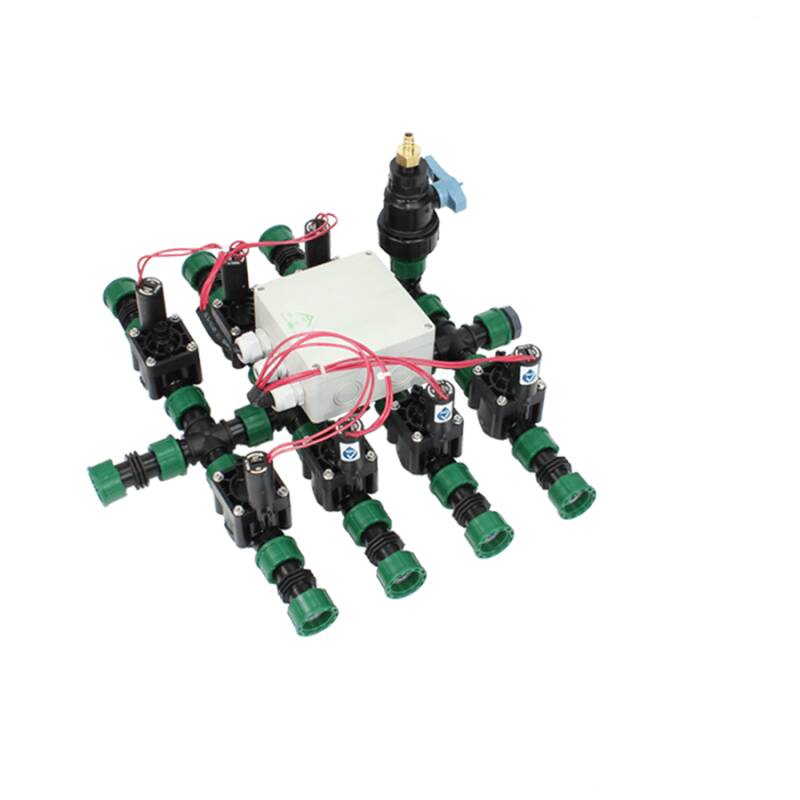

Ventilschacht Distributor, Verteilerstation Eingang ohne Klemmfitting, 7 Abgänge ohne Klemmfittings
PA0305.700.000
1 Eingang, 7 Ausgänge
670
385
330
660
555
IG 1" (33,25mm)
7 x IG 1" (33,25mm)
Keine Express-Lieferung
491,21 €*
Ventilschacht Distributor, Verteilerstation Eingang 25mm, 8 Abgänge 25mm
PA0305.825.025
1 Eingang, 8 Ausgänge
670
385
330
660
555
25mm
8 x 25mm
Keine Express-Lieferung
550,38 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 8 Abgänge 25mm
PA0305.832.025
1 Eingang, 8 Ausgänge
670
385
330
660
555
32mm
8 x 25mm
Keine Express-Lieferung
550,82 €*

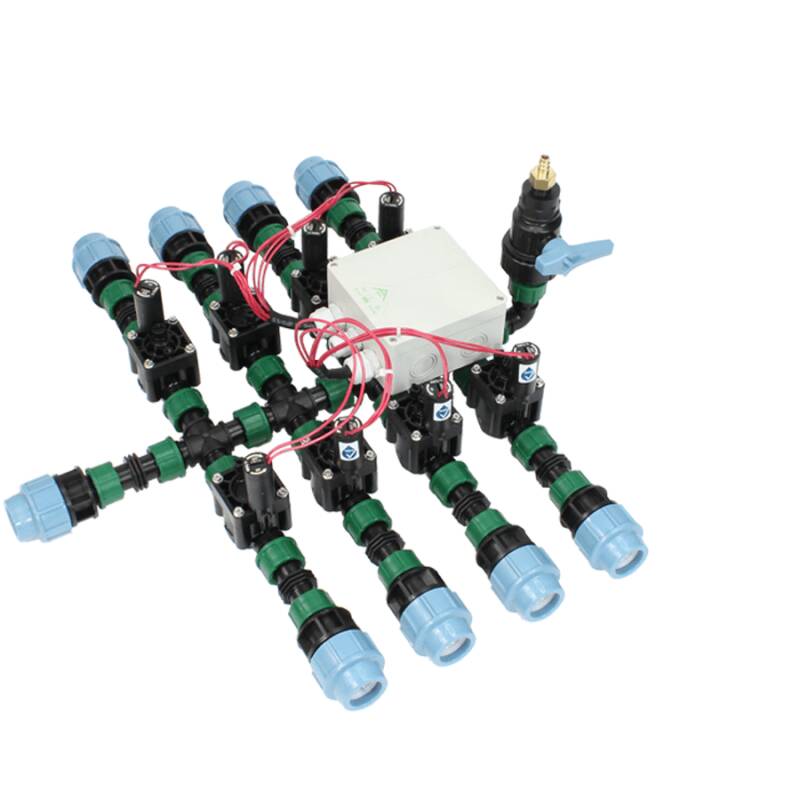

Ventilschacht Distributor, Verteilerstation Eingang 32mm, 8 Abgänge 32mm
PA0305.832.032
1 Eingang, 8 Ausgänge
670
385
330
660
555
32mm
8 x 32mm
Keine Express-Lieferung
554,39 €*

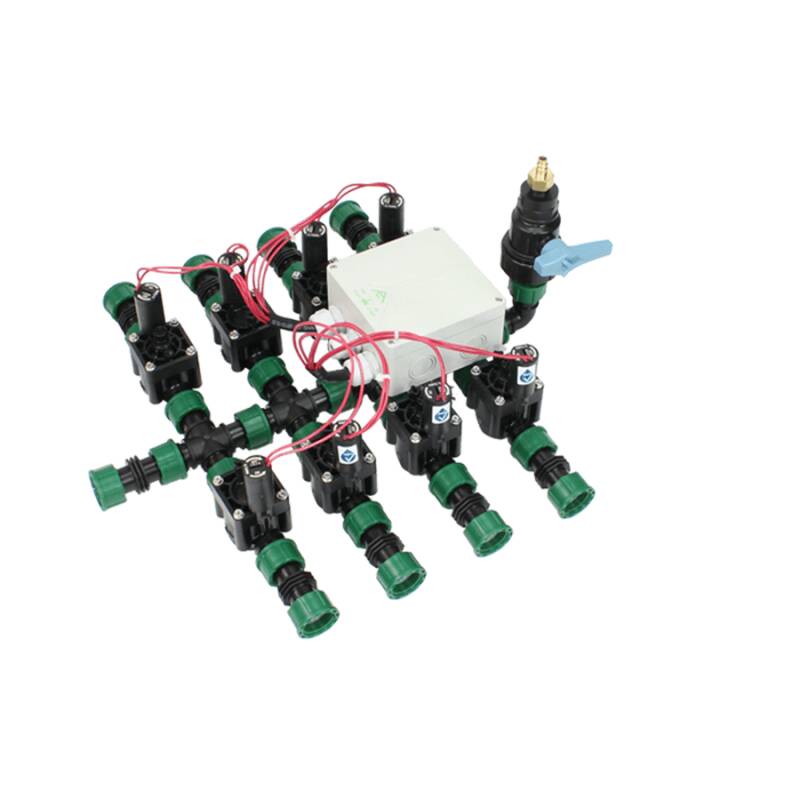

Ventilschacht Distributor, Verteilerstation Eingang ohne Klemmfitting, 8 Abgänge ohne Klemmfittings
PA0305.800.000
1 Eingang, 8 Ausgänge
670
385
330
660
555
IG 1" (33,25mm)
8 x IG 1" (33,25mm)
Keine Express-Lieferung
534,31 €*

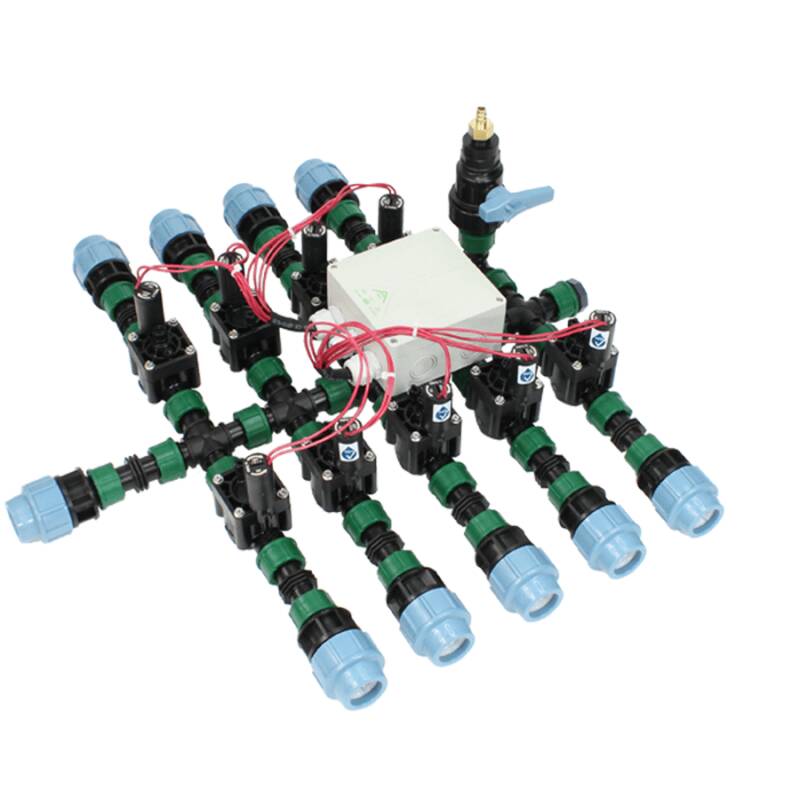

Ventilschacht Distributor, Verteilerstation Eingang 25mm, 9 Abgänge 25mm
PA0305.925.025
1 Eingang, 9 Ausgänge
670
385
330
660
555
25mm
9 x 25mm
Keine Express-Lieferung
600,58 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 9 Abgänge 25mm
PA0305.932.025
1 Eingang, 9 Ausgänge
670
385
330
660
555
32mm
9 x 25mm
Keine Express-Lieferung
601,03 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 9 Abgänge 32mm
PA0305.932.032
1 Eingang, 9 Ausgänge
670
385
330
660
555
32mm
9 x 32mm
Keine Express-Lieferung
605,04 €*

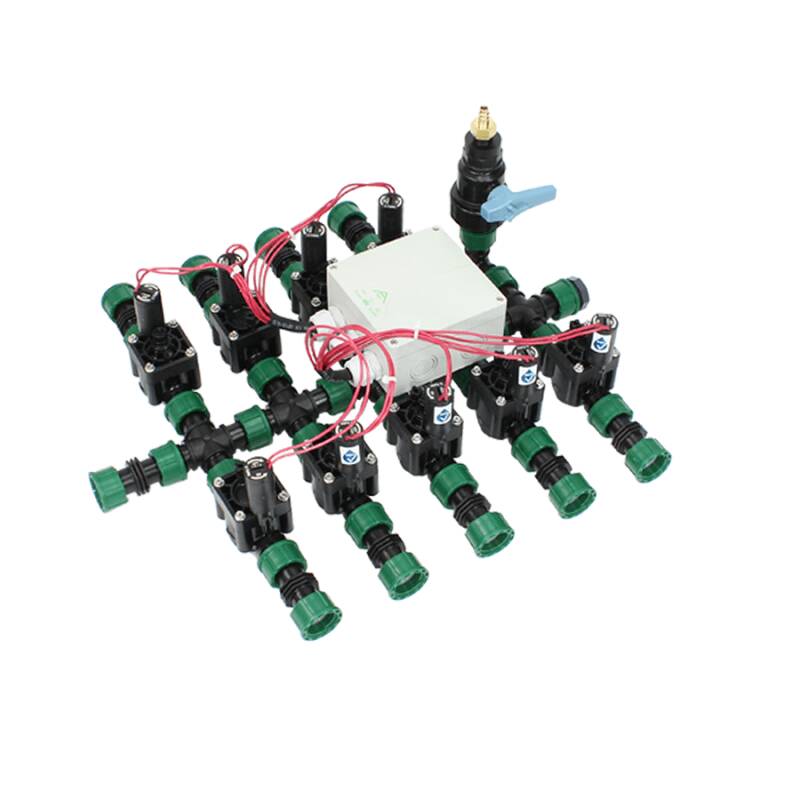

Ventilschacht Distributor, Verteilerstation Eingang ohne Klemmfitting, 9 Abgänge ohne Klemmfittings
PA0305.900.000
1 Eingang, 9 Ausgänge
670
385
330
660
555
IG 1" (33,25mm)
9 x IG 1" (33,25mm)
Keine Express-Lieferung
582,73 €*

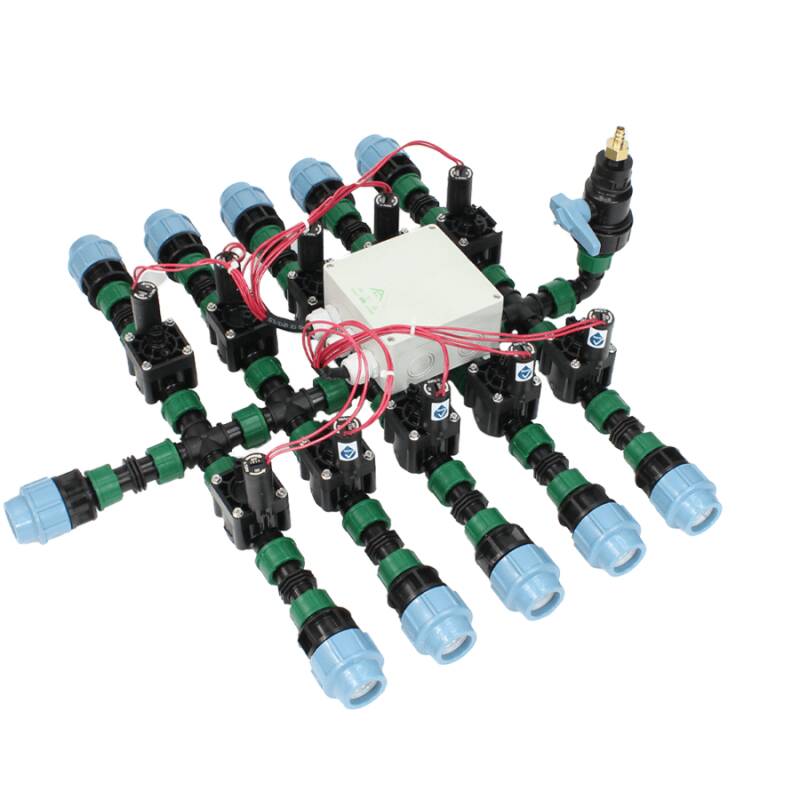

Ventilschacht Distributor, Verteilerstation Eingang 25mm, 10 Abgänge 25mm
PA0305.105.025
1 Eingang, 10 Ausgänge
670
385
330
660
555
25mm
10 x 25mm
Keine Express-Lieferung
657,37 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 10 Abgänge 25mm
PA0305.102.025
1 Eingang, 10 Ausgänge
670
385
330
660
555
32mm
10 x 25mm
Keine Express-Lieferung
657,82 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 10 Abgänge 32mm
PA0305.102.032
1 Eingang, 10 Ausgänge
670
385
330
660
555
32mm
10 x 32mm
Keine Express-Lieferung
662,28 €*

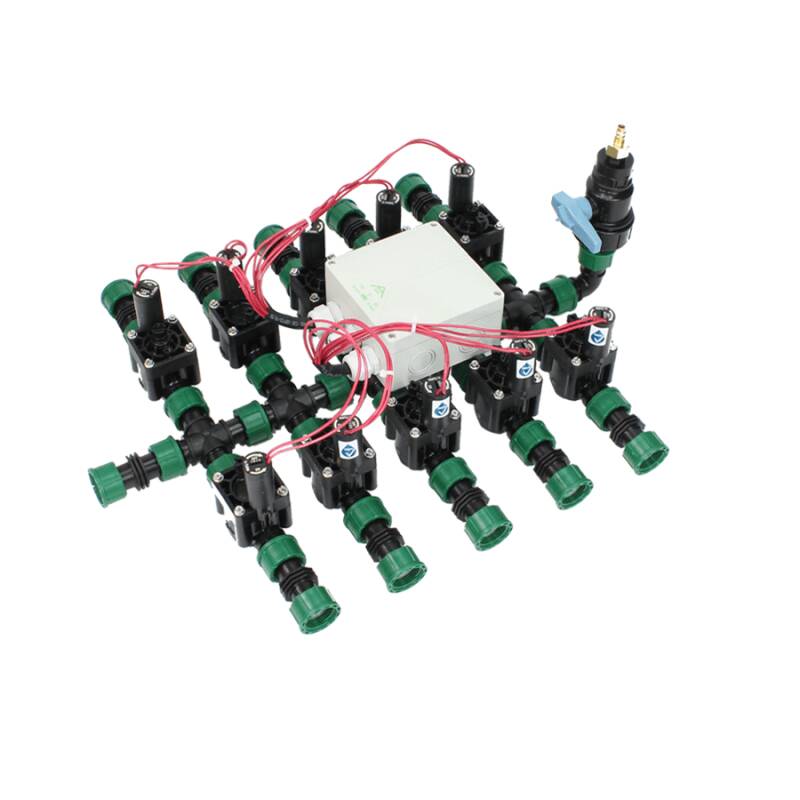

Ventilschacht Distributor, Verteilerstation Eingang ohne Klemmfitting, 10 Abgänge ohne Klemmfittings
PA0305.100.000
1 Eingang, 10 Ausgänge
670
385
330
660
555
IG 1" (33,25mm)
10 x IG 1" (33,25mm)
Keine Express-Lieferung
637,73 €*
Ventilschacht Distributor, Verteilerstation Eingang 25mm, 11 Abgänge 25mm
PA0305.115.025
1 Eingang, 11 Ausgänge
670
385
330
660
555
25mm
11 x 25mm
Keine Express-Lieferung
707,59 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 11 Abgänge 25mm
PA0305.112.025
1 Eingang, 11 Ausgänge
670
385
330
660
555
32mm
11 x 25mm
Keine Express-Lieferung
706,24 €*

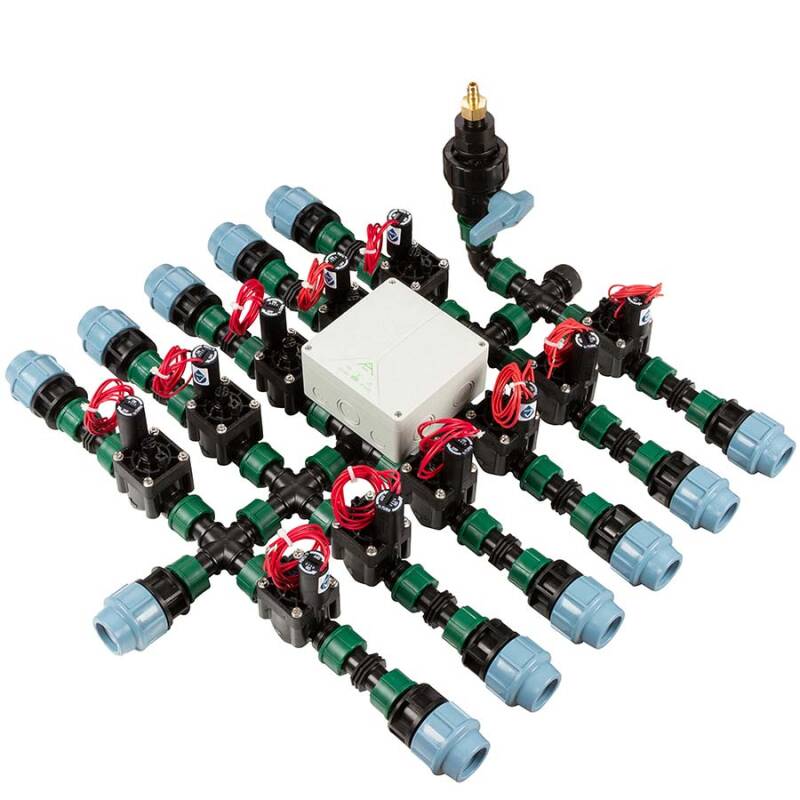

Ventilschacht Distributor, Verteilerstation Eingang 32mm, 11 Abgänge 32mm
PA0305.112.032
1 Eingang, 11 Ausgänge
670
385
330
660
555
32mm
11 x 32mm
Keine Express-Lieferung
710,70 €*

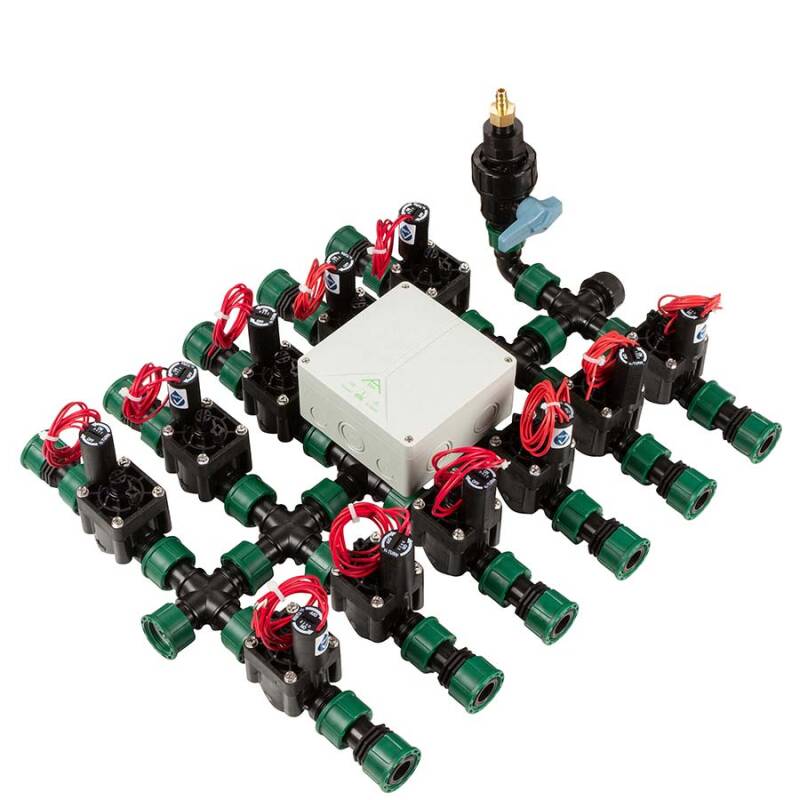

Ventilschacht Distributor, Verteilerstation Eingang ohne Klemmfitting, 11 Abgänge ohne Klemmfittings
PA0305.110.000
1 Eingang, 11 Ausgänge
670
385
330
660
555
IG 1" (33,25mm)
11 x IG 1" (33,25mm)
Keine Express-Lieferung
686,17 €*
Ventilschacht Distributor, Verteilerstation Eingang 25mm, 12 Abgänge 25mm
PA0305.125.025
1 Eingang, 12 Ausgänge
670
385
330
660
555
25mm
12 x 25mm
Keine Express-Lieferung
734,98 €*
Ventilschacht Distributor, Verteilerstation Eingang 32mm, 12 Abgänge 25mm
PA0305.122.025
1 Eingang, 12 Ausgänge
670
385
330
660
555
32mm
12 x 25mm
Keine Express-Lieferung
735,42 €*

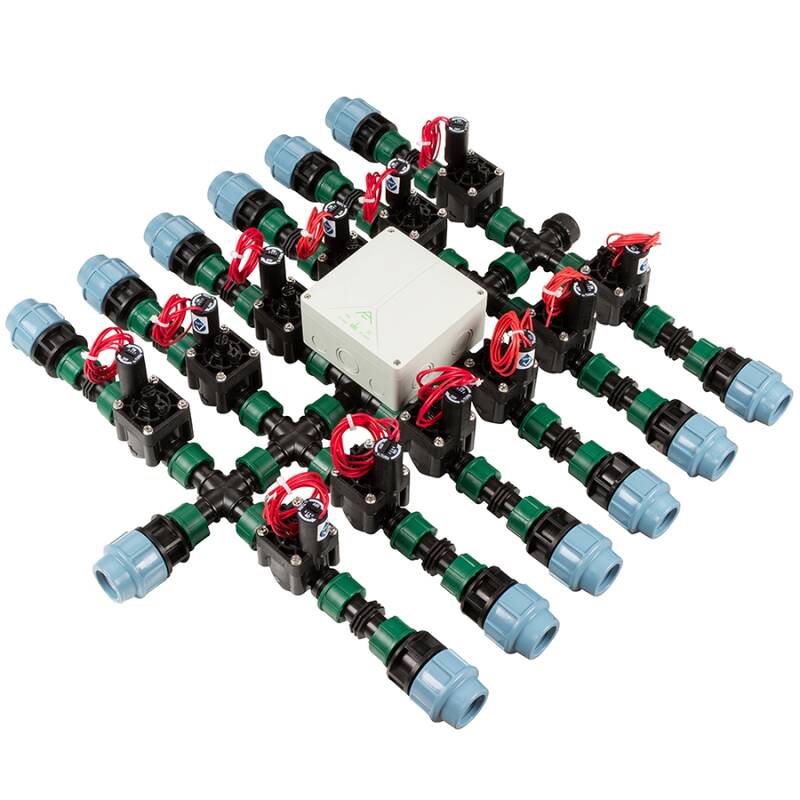

Ventilschacht Distributor, Verteilerstation Eingang 32mm, 12 Abgänge 32mm
PA0305.122.032
1 Eingang, 12 Ausgänge
670
385
330
660
555
32mm
12 x 32mm
Keine Express-Lieferung
740,78 €*

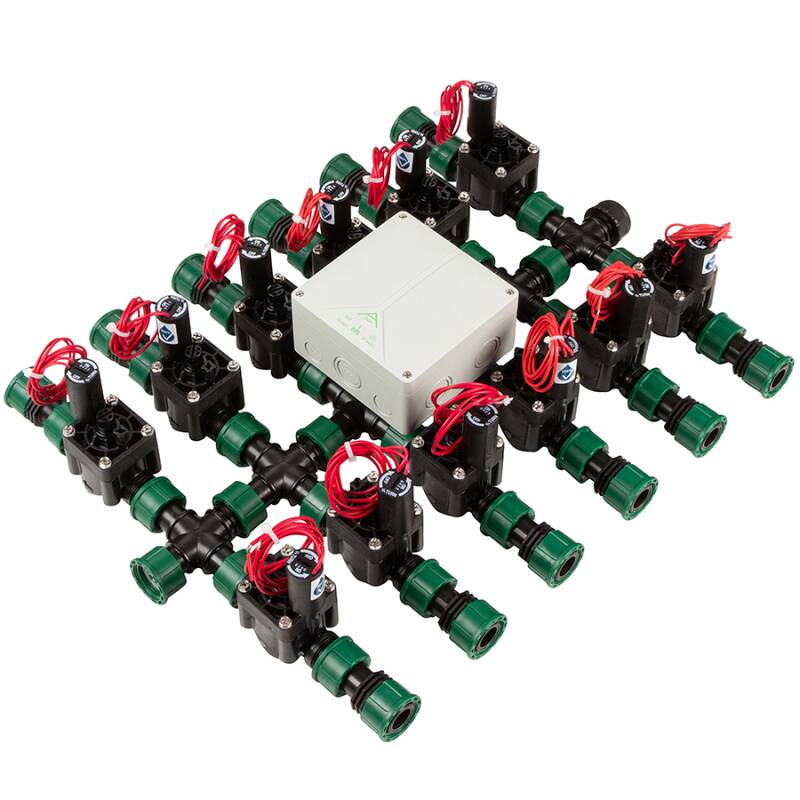

Ventilschacht Distributor, Verteilerstation Eingang ohne Klemmfitting, 12 Abgänge ohne Klemmfittings
PA0305.120.000
1 Eingang, 12 Ausgänge
670
385
330
660
555
IG 1" (33,25mm)
12 x IG 1" (33,25mm)
Keine Express-Lieferung
711,77 €*

inkl. 19% USt. , Versandkostenfreie Lieferung

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Distributor - komplett fertig montierte Verteilerstation mit Hunter PGV Ventilen

Die hochwertige Ventilverteilerbox für Ihre Unterflurbewässerung beinhaltet alle notwendigen Komponenten für eine automatisierte Bewässerung. Es ist das Herz Ihres Bewässerungssystems und kann ab 2 und bis zu 12 Zonen bedienen.
Perfekt geeignet für

  • Hausgartengrundstücke mit geringer zur Verfügung stehender Wasser-Anschlussleistung um mehrere kleine Bewässerungskreise zu bedienen.
  • Viele Zonen, welche komplex bzw. verwinkelt aufgeteilt sind oder aus unterschiedlichen Teilflächen bestehen (Rasenflächen, Tropfzonen für Pflanzbeete, Bodendecker-Böschungen, Heckenpflanzen, Microbewässerung von Terrassenpflanzen etc.)
  • Große Grundstücksflächen die aufgrund hoher Quadratmeterzahlen in mehrere Bewässerungskreise bzw. -zonen unterteilt werden müssen.

Der fertig vormontierte Ventilschacht ist mit folgenden Komponenten ausgestattet

  • 2 - 4 Ausgänge: Hochschlagzäher, vorgebohrter ALWASAIL HTC Premium Ventilschacht aus faserverstärktem Kunststoff
  • 5 - 12 Ausgänge:Hochschlagzäher, vorgebohrter ALWASAIL HTC Premium Ventilschacht 12" aus faserverstärktem Kunststoff
  • 1 x Eingang mit UNIDELTA Anschlussklemme für PE-Rohre (wahlweise 25mm oder 32mm)
  • 2 - 12x Ausgang mit UNIDELTA Anschlussklemme für PE-Rohre (wahlweise 25mm oder 32mm)
  • 2 - 12x Magnetventil HUNTER PGV-101-B (24 VAC) 1“Außengewinde mit Durchflussregulierung für optimale Wasserzufuhr. Stromlos geschlossen mit 1,4 bar Vorlaufdruck.
  • 1x Druckluftanschluss Messing mit UNIDELTA Kugelhahn (bei 12 Stationen nicht beinhaltet)
  • 1x Verteilerdose SPELSBERG inklusive OBO Kabelverschraubungen, Schrumpfschlauch und 3M Scotchlok Kabelverbinder zur Anbindung an ein Steuerstromkabel (anders als dargestellt: nicht vormontiert, sondern lose in Verteilerdose beigelegt!)
  • Hochwertiges IRRITEC Verteilsystem
  • Hochwertige, verzinkte Halterung
Hinweis: Die Komponenten der Ventilverteilerbox sind bis maximal 8 bar (PN8) ausgelegt! Starten Sie Ihr System beim Pumpenbetrieb mit einer vorgeschalteten Druckregulierungseinheit aus.

Ich kann weiter wachsen!

Nach dem Projekt ist vor dem Projekt! Keine Sorge - der Ventilschacht kann weiter wachsen! Durch Zusatzartikel ist eine Erweiterung je nach ausgewählter Stationenanzahl innerhalb des Ventilschachts (Lochbohrungen am Schacht nötig) oder zu einer separaten zweiten Ventilbox möglich.


orange dot Technische Information

Detail Druckluft

Druckluftanschluss

Anschlussnippel aus Messing zum Anstecken einer Schnellverschlusskupplung. Die Bewässerungsanlage kann so durch Druckluft mit niedrig eingestellter Druckminderung zuverlässig ausgeblassen und winterfest gemacht werden. Der vorgelagerte UNIDELTA Kugelhahn schließt diesen Anschluss während des regulären Betriebs.

Druckluftanschluss nur bei Versionen mit 2 - 11 Ausgängen

Detail Druckluft

Verteilerdose inklusive Zubehör - nicht vormontiert


  • Verteilerdose SPELSBERG
  • OBO Kabelverschraubungen
  • Schrumpfschlauch
  • 3M Scotchlok Kabelverbinder

Beispielbild: die Verteilerdose ist nicht vormontiert

Hinweis: Es wird zusätzlich ein Steuerstromkabel in gewünschter Länge benötigt. Sie benötigen mindestens eine Ader mehr, als Magnetventile verwendet werden.

MEHR LESEN PP Kugelhahn von UNIDELTA
MEHR LESEN Hunter Magnetventil PGV 24 VAC

Medien

Es stehen aktuell keine Mediendateien zur Verfügung.
