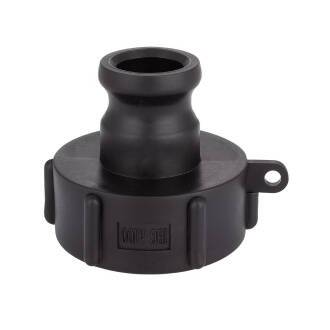

IBC container coupling with CAMLOCK joint

SKU: KL0010.060.025
Auswahl Steuerzone / Lieferland
1,61 €
incl. 19% VAT , plus shipping costs
  • Available immediately
  • Delivery time: 2 - 4 Workdays  (DE - int. shipments may differ)
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
pc.
  • Available immediately
  • Delivery time: 2 - 4 Workdays  (DE - int. shipments may differ)
All measurements in millimetres, weights in grams. For the photographic representation, we use an item size both studio light. The illustrations, technical data, dimensions and designs are non-binding. We reserve the right to make changes at any time without notice. The useful dimensions are defined or shown reinforced or result from the article designation. Other dimensions are for illustrative purposes only. Please note this in case of misuse.
Main item including dimensions

Description

Kamlock PP faserverstärkt Spezialanschluss IBC Containeranschluss auf Kamlok Vaterteil

Spezialanschluss zur direkten Anbindung an einen IBC Container Anschluss S60*6 oder S100*8

Bild 3 zeigt Anbindung auf Klappenhahn am IBC Container (nicht im Lieferumfang enthalten)

Anschluss:
Innengewinde x Kamlock
Gewindetyp siehe Tabelle
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
3/4"/1": max. 8 bar | 1 1/4" - 2": max. 6 bar
Material:
Polypropylen faserverstärkt
Dichtung:
PU-Schaum Flachdichtung
Farbe:
Schwarz UV-beständig
  1. Stecker (Vaterteil) Polypropylen faserverstärkt
  2. Kupplung (Mutterteil) Polypropylen faserverstärkt
  3. Bolzen Stahl verzinkt
  4. Flachdichtung
    NBR
  5. Hebel V2A Edelstahl
  6. Ring Stahleloxiert

IBC Container Anschlussgrößen


IBC Containeranschluss S60*6

Anschlussgröße

S60*6 DN50 (2") Grobgewinde

S60 (2,36") Gewinde Aussenmaß 60mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S75*6

Anschlussgröße

S75*6 DN50 (2") Grobgewinde

S75 (2,95") Gewinde Aussenmaß 75mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S80*6

Anschlussgröße

S80*6 DN50 (2") Grobgewinde

S80 (3,15") Gewinde Aussenmaß 80mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S100*8

Anschlussgröße

S100*8 DN80 (3") Grobgewinde

S100 (3,94") Gewinde Aussenmaß 100mm
8mm (0,32") Gewindesteigung
