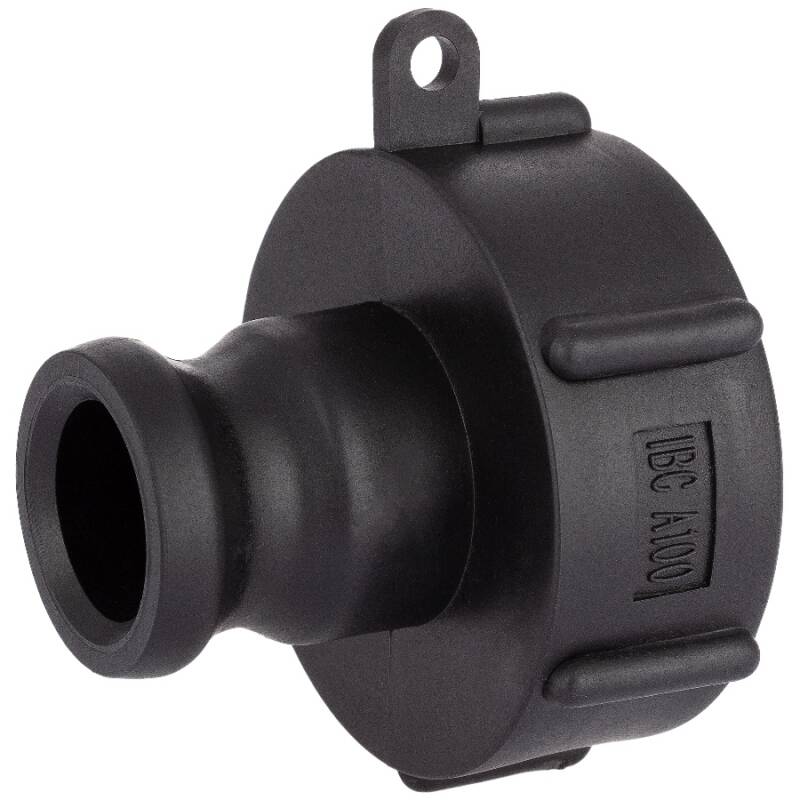

IBC container coupling with CAMLOCK joint

SKU: KL1000
Auswahl Steuerzone / Lieferland
from
1,61 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF
How to measure a threaded fitting
  • Available immediately
   Variants

Product picture
Item no.
Variation
B
DN
G
H
L
L1
Price
Quantity
IBC container coupling with CAMLOCK joint
KL0010.060.025
S60*6 x 3/4"
32
21
S60*6
76
59
29
1,61 €*
pc.:
IBC container coupling with CAMLOCK joint
KL1000.060.032
S60*6 x 1"
37
23
S60*6
78
67
29
1,61 €*
pc.:
IBC container coupling with CAMLOCK joint
KL0010.060.040
S60*6 x 1 1/4"
45
30
S60*6
76
69
29
1,68 €*
pc.:
IBC container coupling with CAMLOCK joint
KL0010.060.050
S60*6 x 1 1/2"
53
36,5
S60*6
78
70
29
1,73 €*
pc.:
IBC container coupling with CAMLOCK joint
KL1000.060.063
S60*6 x 2"
63
46
S60*6
76
77
29
1,84 €*
pc.:
IBC container connection S100*8 to Kamlok male 2"
KL1000.100.063
S100*8 x 2"
63
44
S100*8
117
96
39
4,93 €*
pc.:
IBC container coupling with CAMLOCK joint
KL1000.100.092
S100*8
92 (3" MIL-Norm)
63
S100*8
118
90
40
4,93 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

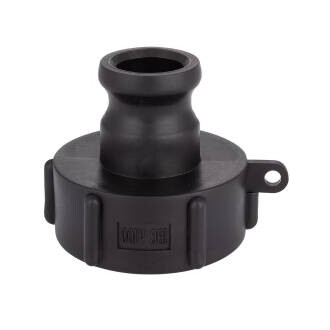

Kamlock PP faserverstärkt Spezialanschluss IBC Containeranschluss auf Kamlok Vaterteil

Spezialanschluss zur direkten Anbindung an einen IBC Container Anschluss S60*6 oder S100*8

Anschluss:
Innengewinde x Kamlock
Gewindetyp siehe Tabelle
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
3/4"/1": max. 8 bar | 1 1/4" - 2": max. 6 bar
Material:
Polypropylen faserverstärkt
Dichtung:
PU-Schaum Flachdichtung
Farbe:
Schwarz UV-beständig
  1. Stecker (Vaterteil) Polypropylen faserverstärkt
  2. Kupplung (Mutterteil) Polypropylen faserverstärkt
  3. Bolzen Stahl verzinkt
  4. Flachdichtung
    NBR
  5. Hebel V2A Edelstahl
  6. Ring Stahleloxiert

IBC Container Anschlussgrößen


IBC Containeranschluss S60*6

Anschlussgröße

S60*6 DN50 (2") Grobgewinde

S60 (2,36") Gewinde Aussenmaß 60mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S75*6

Anschlussgröße

S75*6 DN50 (2") Grobgewinde

S75 (2,95") Gewinde Aussenmaß 75mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S80*6

Anschlussgröße

S80*6 DN50 (2") Grobgewinde

S80 (3,15") Gewinde Aussenmaß 80mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S100*8

Anschlussgröße

S100*8 DN80 (3") Grobgewinde

S100 (3,94") Gewinde Aussenmaß 100mm
8mm (0,32") Gewindesteigung

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADPP Polypropylen Temperatur-/Druckdiagramm
DOWNLOADchemische Beständigkeit von Kunststoffen
