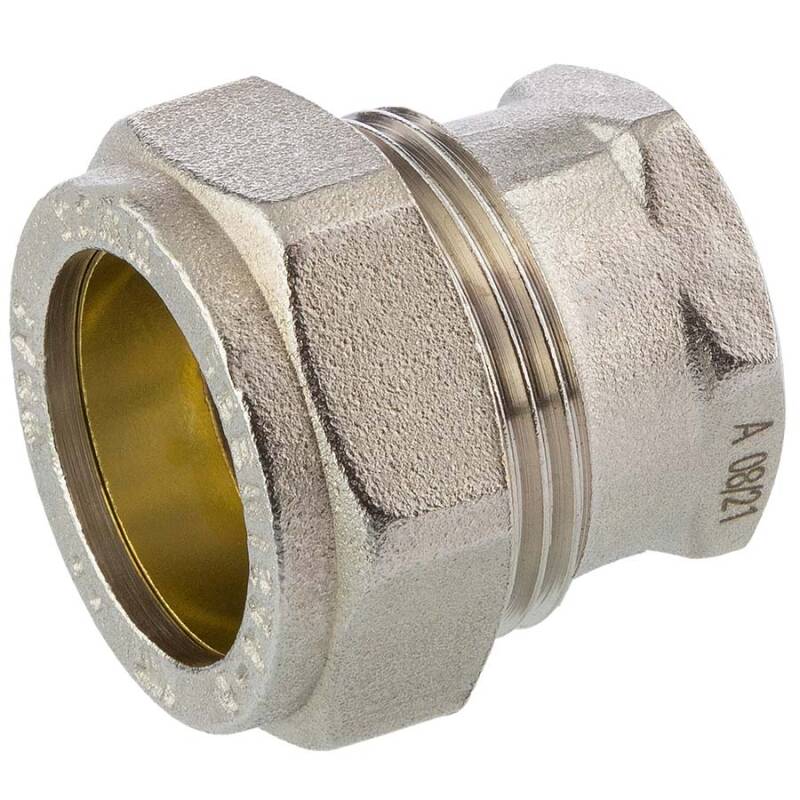

Messing Übergangsmuffe Klemme x Innengewinde
1,69 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: MK0102

Artikel-Nr. Variante Preis Menge
MK0102.015.020 15mm x 1/2" 1,69 €*
MK0102.015.025 15mm x 3/4" 2,50 €*
MK0102.015.032 15mm x 1" 2,67 €*
MK0102.018.020 18mm x 1/2" 2,18 €*
MK0102.018.025 18mm x 3/4" 2,84 €*
MK0102.022.020 22mm x 1/2" 3,26 €*
MK0102.022.025 22mm x 3/4" 2,94 €*
MK0102.022.032 22mm x 1" 4,52 €*
MK0102.028.025 28mm x 3/4" 5,65 €*
MK0102.028.032 28mm x 1" 5,65 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Messing Übergangsmuffe Klemme x Innengewinde

Anschluss:
Klemme x Innengewinde
Material:
Körper aus vernickeltem Messing UNE EN 12164
Überwurfmutter aus vernickeltem Messing UNE EN 12165
Messingklemmring (für Trinkwasserleitungen verwendbar)
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

ISO 228-1,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
-20°C bis +120°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. PN 16 bar bei 30°C (PN 6 bar bei 110°C, PN 5 bar bei 120°C) Medium Wasser
Verwendung:
für halbhartes oder hartes Kupferrohr und Edelstahlrohr
DOWNLOADWRAS Zertifikation

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

Messing Übergangsmuffe Klemme x  Innengewinde für Kupferrohr und Edelstahlrohr

Das Messing Klemmfitting Verschraubungssystem ist für alle Anforderungen im privaten Bereich, bei Handwerk oder industriellen Installationen in Verbidung mit halbharten oder harten Kupferrohren bzw. Edelstahlrohren geeignet. Für Gasanwendungen besteht keine Einsatzmöglichkeit.
Alle Gewindeanschlüsse der Messing Klemmfittings für Kupferrohr oder Edelstahlrohr sind nach der gängigen Norm ISO 228-1 gefertigt, sind parallel und entsprechen dem BSP
Whitworth
Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet, wird auf dem europäischen Festland als British Standard Thread (BSP) bezeichnet.
-Gewinde G-Typ (auch Gasgewinde).
In unserer Tabellenansicht ist das Maß in Zoll und ebenso umgerechnet in mm (inKlammer) angegeben.
Die Überwurfmuttern der Verschraubungen sind ungenormt und können nur für den Verschluss der Klemme benutzt werden.
Damit Durchblick besteht...: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind
Metallgewinde können ebenso wie Kunststofffittings mit PTFE (Teflon)-Gewindedichtband oder Gewinde Dichtfaden abgedichtet werden, entgegen den Kunststofffittings aber ebenso mit quellendem Dichtmaterial Hanf oder Flachs in Kombination mit Gewindedichtpaste.
Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
Messing Übergangsmuffen mit Innengewinde können mit Gewindefittings aus Messing oder Edelstahl V4A erweitert werden.
Da das Innengewinde nach der Norm ISO 228-1 BSP G Rohrgewinde gefertigt ist, kann ebenso ein Übergang auf PVC-U Fittings und Rohr oder auch auf PP Gewindefittings hergestellt werden.
