PVC-U Endkappe Gewindestopfen Aussengewinde mit O-Ring

Artikelnummer: AF0867
Auswahl Steuerzone / Lieferland
ab
0,32 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(12) { ["dimension_0400_l"]=> string(0) "" ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(57) "PVC_Endkappe_Stopfen_Gewindestopfen_Aussengewinde_Gewinde" ["dimension_0140_d"]=> string(0) "" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AF0867_Zeichnung.jpg" ["dimension_0420_l1"]=> string(0) "" ["dimension_0010_variante"]=> string(0) "" ["dimension_0288_g"]=> string(8) "" ["alt_list"]=> string(1) "1" ["hat_3d_bilder"]=> string(1) "1" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

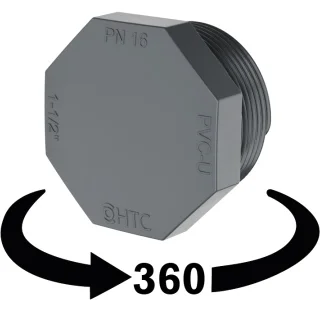

Produktbild
Artikel-Nr.
Variante

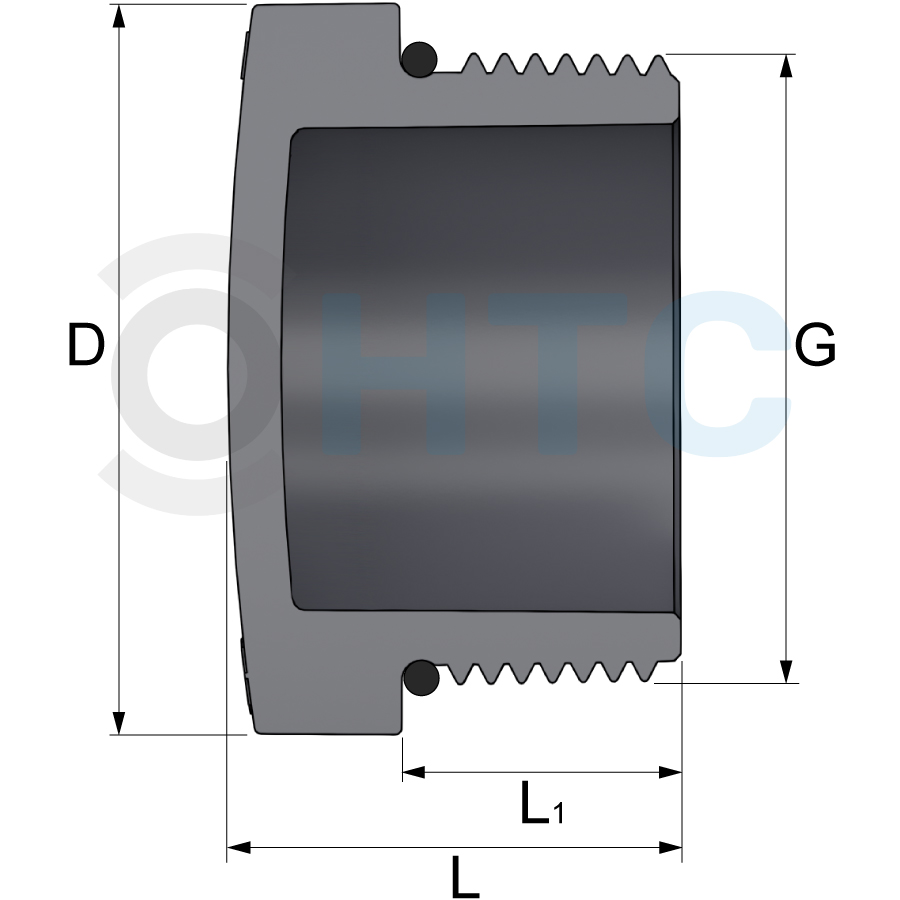

D
G
L
L1
Preis
Menge
PVC-U Endkappe Gewindestopfen Aussengewinde mit O-Ring 1/2"
AF0867.000.020
1/2"
27
1/2" (20,96mm)
23,5
13,5
0,32 €*
PVC-U Endkappe Gewindestopfen Aussengewinde mit O-Ring 3/4"
AF0867.000.025
3/4"
32
3/4" (26,44mm)
26
16,5
0,44 €*
Stk.:
PVC-U Endkappe Gewindestopfen Aussengewinde mit O-Ring 1"
AF0867.000.032
1"
38
1" (33,25mm)
30
18
0,75 €*
Stk.:
PVC-U Endkappe Gewindestopfen Aussengewinde mit O-Ring 1 1/4"
AF0867.000.040
1 1/4"
46
1 1/4" (41,91mm)
34
20,5
0,99 €*
PVC-U Endkappe Gewindestopfen Aussengewinde mit O-Ring 1 1/2"
AF0867.000.050
1 1/2"
55
1 1/2" (47,81mm)
34
20,5
1,39 €*
Stk.:
PVC-U Endkappe Gewindestopfen Aussengewinde mit O-Ring 2"
AF0867.000.063
2"
65
2" (59,61mm)
39
25
2,21 €*
Stk.:
PVC-U Endkappe Gewindestopfen Aussengewinde mit O-Ring 2 1/2"
AF0867.000.075
2 1/2"
80
2 1/2" (75,18mm)
44
29
3,19 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Endkappe Gewindestopfen Aussengewinde mit O-Ring

Anschluss:
Aussengewinde
Gewinde:
BSP Rohrgewinde G inklusive O-Ring, teilversenkt
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°CMedium Wasser
Material:
PVC-U
Farbe:
Grau
O-Ring:
EPDM
DOWNLOAD
RoHS Bestätigung HTC©
DOWNLOAD
Konformitätserklärung REACH
DOWNLOAD
Konformitätserklärung POP
DOWNLOAD
Kleben von PVC-U Rohren und -Fittings
DOWNLOAD
die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD
abdichten und verbinden von Kunststoffgewinden
DOWNLOAD
chemische Beständigkeit von Kunststoffen DE
DOWNLOAD
äußere Merkmale von Spritzgussfittings
