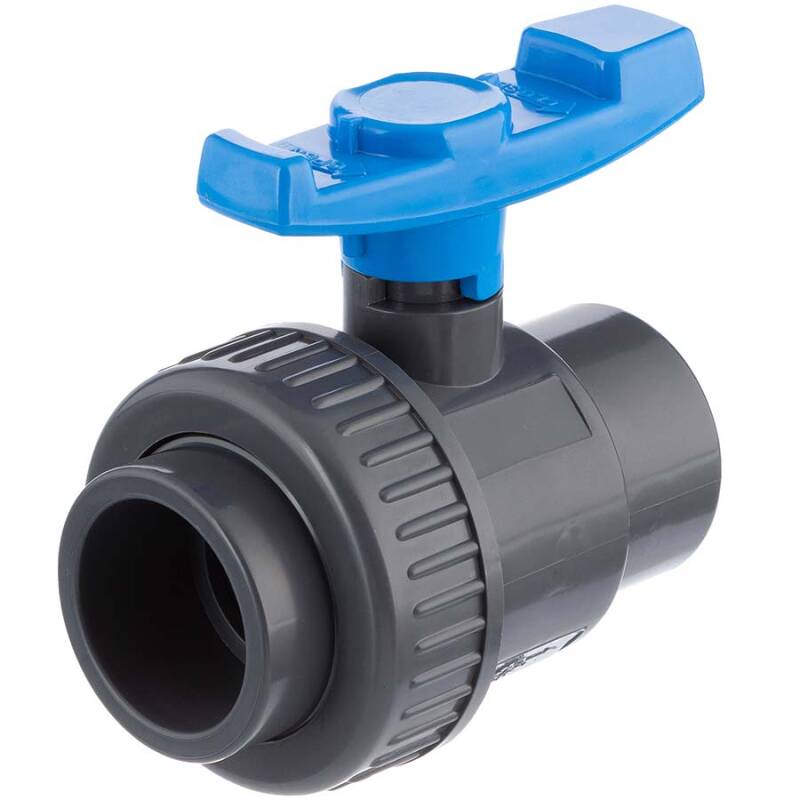

PVC-U Kugelhahn HDPE/EPDM 1fach Überwurf 2fach Klebemuffe

Artikelnummer: AK0010
Auswahl Steuerzone / Lieferland
ab
3,51 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
B
D
D1
DN
H
L
L1
Preis
Menge
AK0010.000.020
20mm
56
20
50
15
71
66,5
16
3,51 €*
Stk.:
AK0010.000.025
25mm
67
25
60
20
83
79
19
3,81 €*
Stk.:
AK0010.000.032
32mm
75
32
68,5
25
95
91,5
22
5,18 €*
Stk.:
AK0010.000.040
40mm
91
40
84
32
114
116
27
6,68 €*
Stk.:
AK0010.000.050
50mm
111
50
97
40
128
136
32
7,68 €*
Stk.:
AK0010.000.063
63mm
145
63
116
48
165
164
39
12,44 €*
Stk.:
AK0010.000.075
75mm
145
75
138
63
180
198
45
27,02 €*
Stk.:
AK0010.000.090
90mm
193
90
181
80
240
250
51
49,28 €*
Stk.:
AK0010.000.110
110mm
248
110
210
95
275
280
61
92,34 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Kugelhahn 1fach Überwurfmutter, 2fach Klebemuffe

Anschluss:
1fach Überwurf, 2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Blau
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Pikto
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
HTC AK0903 Kugelhahn Explosionsbild

PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock)


 Nummer  Bezeichnung  Material
 1  Körper  PVC-U
 2  Kugel  PVC-U
 3  Kugeldichtung  HDPE
 4  O-Ring  EPDM
 5  Kugelhalterung  PVC-U
 6  O-Ring  EPDM
 7  Einlegemuffe  PVC-U
 8  Überwurfmutter  PVC-U

orange dot Justierbarer Sicherheitsblock

AK0903 Justierbarer Sicherheitsblock

  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

orange dot Ersatzteile Kugelhahn HTC Serie AK0903

AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AE0101 Einlegeteil Innengewinde

Einlegeteil Innengewinde
AE0105 Einlegeteil Aussengewinde

Einlegeteil Aussengewinde
AE0102 Überwurfmutter

Überwurfmutter
AE0104 O-Ringsatz

O-Ring Satz
AE0104 O-Ringsatz

PE100 Stutzen
